AD620仪表放大器电路模块结构设计

　　在工业测控、实验室传感采集场景里，小信号调理始终是前端采集链路里绕不开的环节，AD620作为经典的仪表放大芯片，对应的集成模块是很多测试工装、小型采集设备里的核心前端单元。做这个模块的结构建模时，首先要考虑的是实际焊接、装配、现场使用的全流程需求，不能只停留在原理图对应的元件堆叠层面。

　　先从实际用途说起，这类模块主要对接应变片、桥式压力传感器、毫伏级输出的温度传感单元，把传感器输出的微弱差分信号放大到后端ADC可以稳定采集的电压区间，同时抑制共模干扰，很多小型试验台、便携采集设备、教学实验装置里都会用到这类现成模块，所以结构设计上要兼顾通用安装兼容性和焊接调试的便利性。

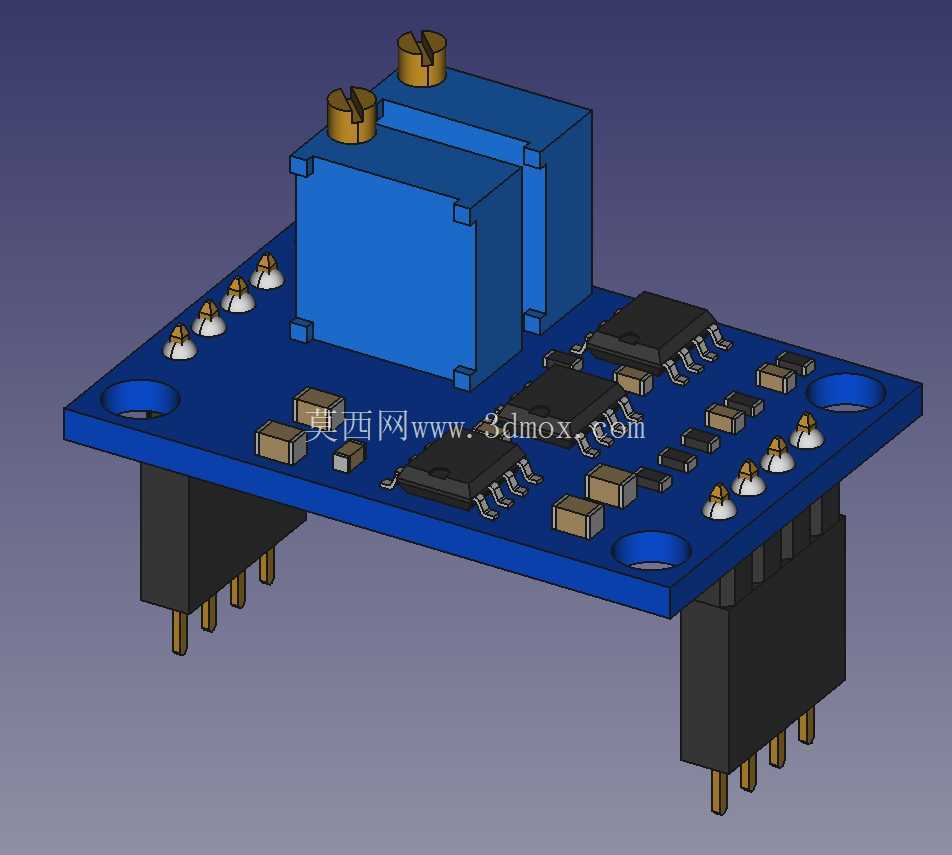

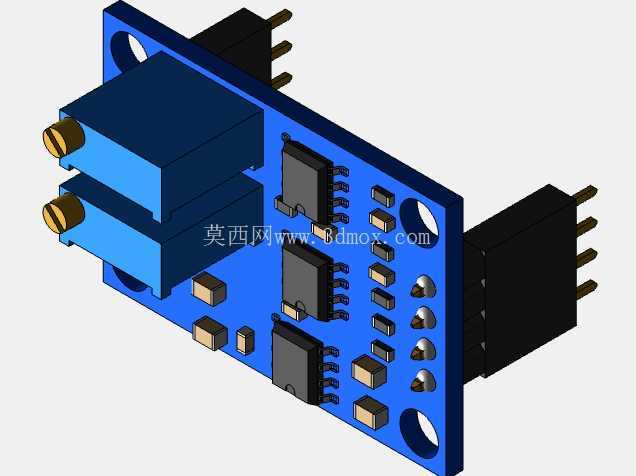

　　设计思路上，首先确定PCB的板型轮廓，四个角预留标准的3mm安装孔，孔位间距匹配通用的面包板、 perf板以及常用的小型设备安装位，方便用户直接用铜柱固定在设备壳体内或者测试工装上。板上的元件布局首先遵循信号流向，输入接口放在板的一侧，输出和电源接口放在对侧，避免输入输出走线交叉带来的干扰；两个多圈可调电位器放在板边靠近输入侧的位置，方便调试时用螺丝刀直接调整增益和零点，不用拆外壳或者挪动其他接线。板载的排针选用标准2.54mm间距的直插排针，既可以直接插在面包板上做原型验证，也可以焊接排线接入固定设备，排针的伸出长度做了适配，插装后背面的焊盘不会和安装底面短路，同时预留了足够的焊接空间。

　　外形尺寸上，整个模块的长宽控制在常用的小模块尺寸区间，板厚选用标准1.6mm的FR4板材厚度，板上最高的元件是顶部的两个可调电位器，高度控制在12mm以内，安装时不需要预留过高的垂直空间，两侧的接线端子高度和排针高度匹配，整个模块的垂直安装边界不会超过15mm，适合在紧凑的设备壳体内安装。元件布局时特意把功率稍大的电源相关元件放在板的边缘，避免发热影响核心放大芯片的精度，芯片下方预留了足够的铺铜空间，既可以做散热也可以做屏蔽层，减少外界电磁干扰对小信号的影响。

　　从安装边界来看，四个安装孔的中心距离板边有2mm的余量，固定时螺丝不会碰到板边的走线，输入输出的排针外侧预留了3mm的接线空间，插排线或者杜邦线的时候不会和安装柱干涉，电位器的调节口正对着板边外侧，调试时螺丝刀可以垂直伸入调节，不会被旁边的元件挡住。实际建模的时候，每个元件的封装都按照实际量产的元件尺寸绘制，包括电位器的调节槽、芯片的引脚弧度、排针的针脚长度、安装孔的沉台细节，都和实物1:1对应，不管是做结构装配验证，还是做设备的整体布局干涉检查，都可以直接调用这个模型，不用再反复核对元件尺寸。

　　很多工程师在做小型采集设备结构设计时，经常会因为忽略模块的实际高度、接口位置，导致后期装配时出现接线碰壳、调节孔对位不准、安装孔和其他元件干涉的问题，这个模型在绘制时就把这些实际装配中容易踩坑的尺寸边界都做了准确还原，比如排针的塑料底座高度、引脚伸出PCB背面的长度，都按照实际常用的直插排针尺寸建模，装配时可以准确检查背面的预留间隙是否足够，会不会和底板上的其他元件短路。另外板上的丝印标识位置也在模型里做了对应，方便结构设计时确认丝印不会被安装柱或者外壳筋位挡住，后期生产组装时不会出现标识被遮挡无法接线的问题。

　　在实际的工业现场使用场景里，这类模块有时候会被安装在靠近传感器的位置，减少小信号传输的距离，所以模型的整体尺寸做的足够紧凑，既可以用螺丝固定，也可以用扎带穿过安装孔固定在型材或者设备支架上，适配多种临时或者固定的安装方式。模块上的两个电位器的调节力度和行程也对应实际的多圈电位器参数，建模时保留了电位器顶部的调节槽细节，做外壳设计时可以准确对应开孔位置，不用反复打样调整开孔大小和位置。
