粮食存储立式筒仓三维结构设计

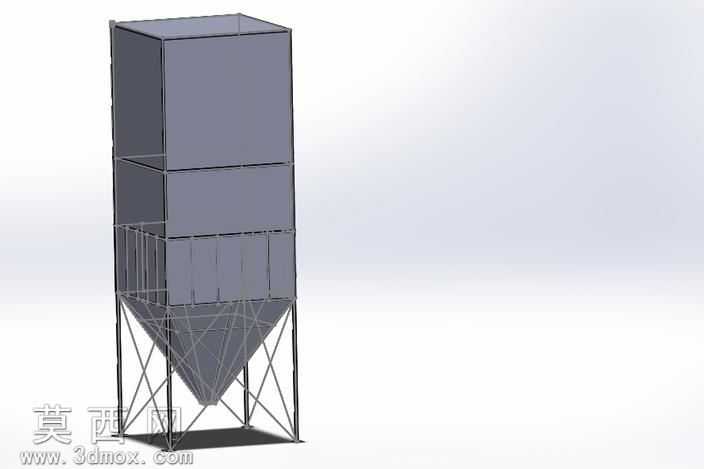

本作品为粮食存储立式筒仓的三维建模设计，采用SolidWorks软件完成全参数化建模与渲染工作。建模过程中首先依据粮食仓储的容量需求确定整体尺寸比例，将筒仓划分为上部方形储料段、中部过渡段、下部锥形卸料段以及底部支撑钢架四个核心结构模块，各模块间通过装配约束实现精准对位，保证整体结构的同轴度与受力合理性。上部方形储料段采用薄壁壳体结构建模，通过拉伸凸台命令生成主体轮廓后，对壁面厚度进行统一参数化设置，预留后续结构修改的调整空间；中部过渡段设计为格栅式加强结构，通过线性阵列命令快速生成均匀分布的竖向加强筋，既提升仓体结构强度，又减少不必要的材料占用。下部锥形卸料段采用放样凸台命令实现方形截面到缩口卸料口的平滑过渡，锥角角度依据谷物自然安息角设计，确保粮食能够依靠重力顺畅卸料，避免积料堵料问题。底部支撑钢架采用型材焊接结构建模，通过结构构件命令快速生成方管支撑腿与横向拉筋，交叉斜撑的布局经过受力优化，可均匀承载仓体满载时的总重量，保证整体结构的稳定性。材质设置上，仓体主体赋予哑光灰色金属材质，模拟仓储设备常用的碳素钢喷涂外观，支撑钢架赋予深灰色金属质感，区分不同结构部件的材质差异；渲染阶段添加柔和的环境光与定向光源，调整阴影参数清晰呈现各部分结构的层次关系，通过半透明预览效果可直观观察仓体内部的储料空间结构。设计过程中充分考虑粮食仓储的实际使用需求，200单位的容量设定匹配中小型粮站的中转存储需求，整体结构模块化的建模方式也便于后续根据不同容量需求进行参数调整，可直接用于仓储设备的方案展示、结构校核以及生产加工参考。
