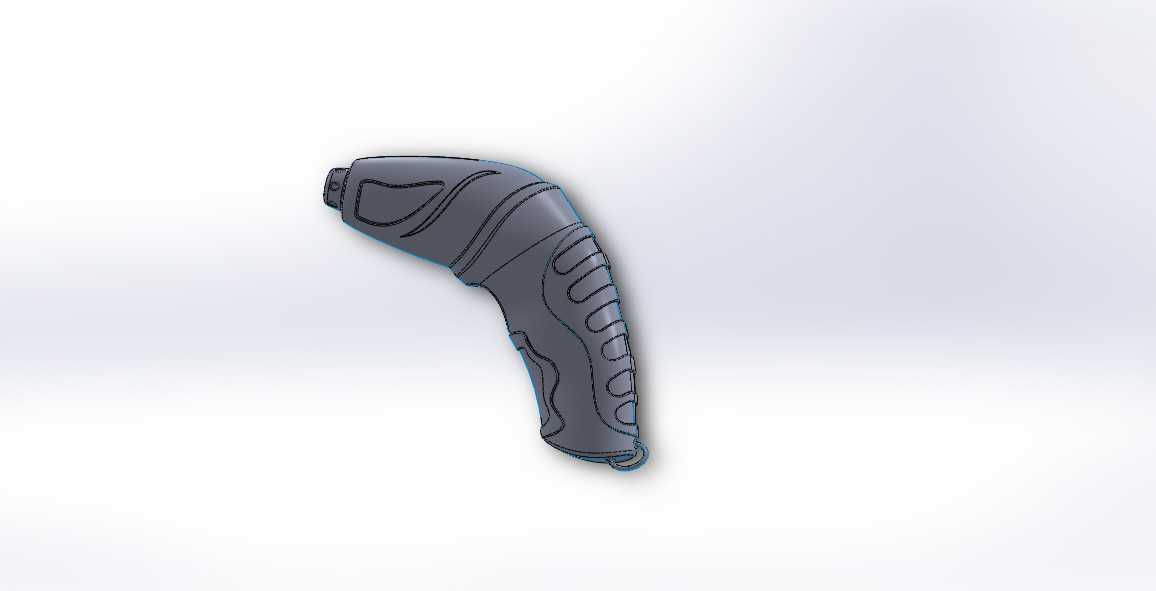

手持式曲面造型钻孔工具结构设计

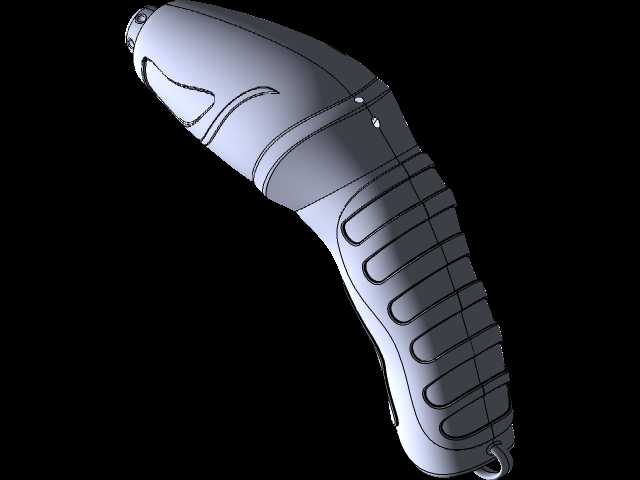

　　日常装配、维修场景里的钻孔作业，很多时候受限于操作空间、作业面角度，大型台钻、固定式钻孔设备根本没法施展，这时候手持钻孔工具就是一线作业人员最依赖的装备，这次的曲面造型手持钻孔工具，就是针对这类灵活作业场景做的结构设计。从实际使用的反馈来看，很多传统手持钻孔工具的壳体要么是生硬的直筒造型，握久了腕部受力集中容易酸胀，要么是防滑结构做的太突兀，握持的时候硌手，长时间作业疲劳感很强，这次设计的时候首先从握持受力的角度切入，把整个手持段的曲面做了连续的过渡，贴合人手自然握持时的掌面弧度，指槽的位置不是随便做的凹凸纹理，而是对应人手握持时四指的自然弯曲间距，每一道防滑棱的高度都控制在不硌指腹的范围，既保证沾了少量切削液、

　　手上有汗的时候不会打滑，又不会因为凸起太高影响握持的贴合感。整个工具的重心做了后置调配，握持的时候重心落在掌根位置，而不是往前坠到钻头端，单手举着作业的时候腕部不需要额外施加太多对抗力矩，哪怕是仰着在顶面钻孔、侧着在立面钻孔，手腕的负荷都能降不少。壳体的曲面不是为了好看做的花哨造型，每一段曲面的曲率都考虑了内部元件的排布空间，电池仓、驱动模块、传动组件的安装边界都和壳体内曲面做了贴合，没有多余的闲置空间，整体轮廓的最大外径控制在单手握持能完全环握的尺寸，不会出现握不住、卡手的情况。尾部做了小的挂孔结构，高空作业的时候可以挂安全绳，平时不用的时候也能挂在工具架上收纳，不会随便滚落。从作业适配的角度来说，

　　这种手持钻孔工具不光能应对金属件的小孔加工，家装里的板材钻孔、设备维护时的补孔作业、狭小机柜内部的钻孔操作都能适配，因为整体外形没有突出的棱角，伸进狭窄空间的时候不会被边角卡住，壳体的曲面过渡顺滑，调整钻孔角度的时候手腕转动不会被壳体的棱边硌到。设计的时候特意把开关的位置放在了握持时食指自然搭靠的区域，不需要挪动手指就能完成启停操作，长时间作业的时候不用反复调整手位。整个壳体的分型线顺着曲面的走向布置，合模之后的拼缝不会落在掌面接触的位置，避免拼缝的毛边硌手，表面的防滑纹理顺着握持时的施力方向排布，摩擦力的方向刚好对抗钻孔时的反扭矩，不用刻意攥紧工具就能抵消转动的反力。从安装边界来看，整个工具的长度控制在常规工具包能容纳的尺寸，

　　头部的钻夹头位置做了收窄，靠近作业面的时候不会因为头部太宽挡住视线，能更清楚的对准钻孔定位点，减少孔位偏移的概率。内部的传动结构和外壳之间留了足够的减震间隙，作业时的震动不会直接传到手上，降低长时间操作的震手问题，壳体的壁厚做了均匀过渡，受力大的握持段壁厚适当加厚，既保证结构强度，又不会额外增加太多重量，整体重量控制在单手握持长时间作业不会太累的范围。很多人做手持工具设计的时候容易只关注功能参数，忽略实际握持的体感，其实一线作业的时候，握持的舒适度、重心的分配、操作的顺手程度，往往比单纯的参数指标更影响作业效率，毕竟工具是拿在人手里用的，所有的曲面、纹理、结构布置，最终都是为了让作业人员用着更顺手，减少不必要的体力消耗，降低长时间作业的疲劳感，在狭小空间、特殊角度作业的时候能更灵活的调整姿态，顺利完成钻孔操作。
