工业跨线作业带梯钢制操作平台结构

　　这套带斜梯的跨线钢制操作平台，主要面向生产车间内跨设备、跨输送线的高位作业场景设计，解决生产线旁操作人员需要跨越连续排布的输送设备、管线桥架，同时完成高位设备点检、操作、物料临时放置的实际需求。在常规的流水线布局中，连续运转的输送线、排布在地面的工艺管线会阻断人行通道，若绕行则会大幅增加操作人员的走动距离，降低巡检、操作的响应效率，而这套平台直接架设在需要跨越的障碍物上方，既不影响下方设备的正常运行、管线的日常维护，又能给操作人员提供稳定的高位通行与作业平面。

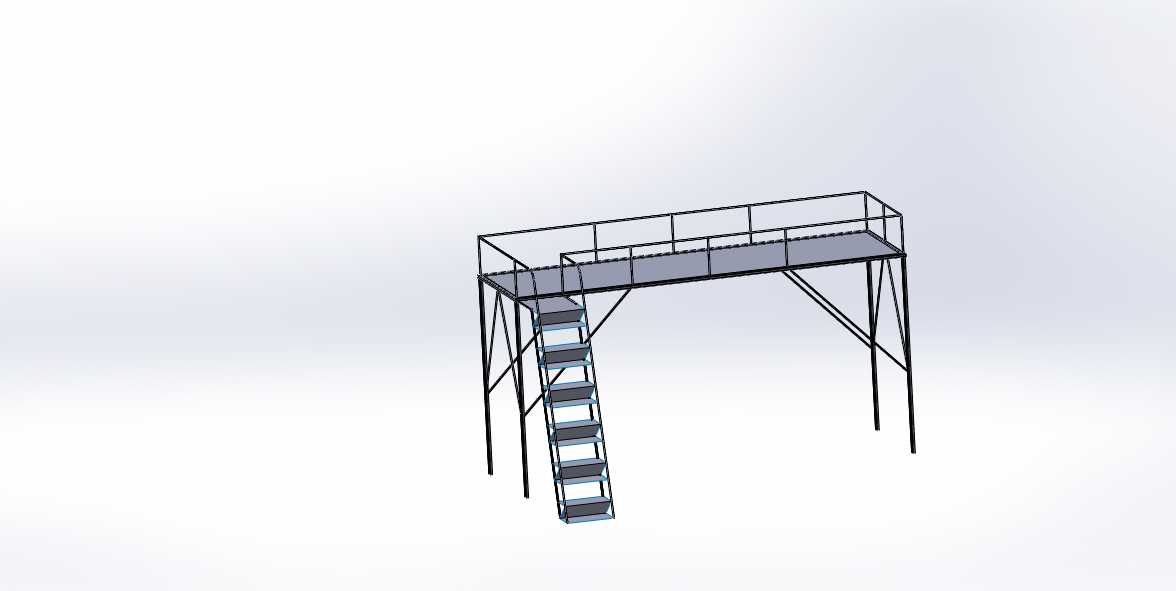

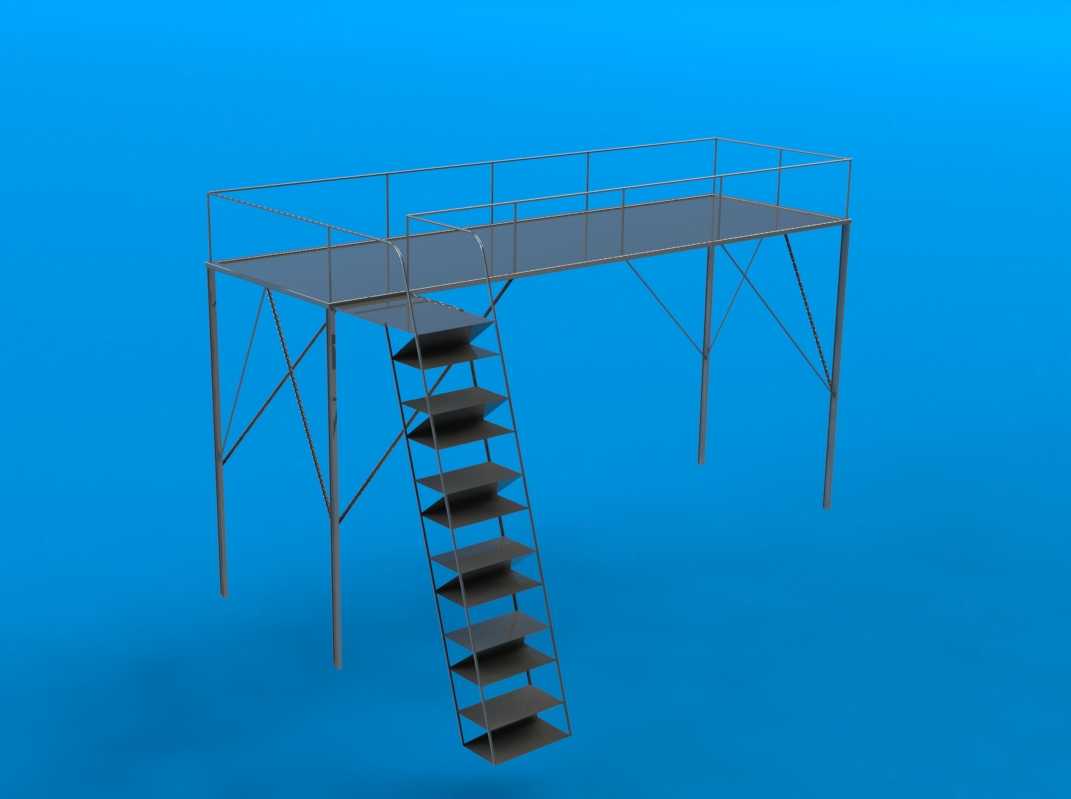

　　从结构设计逻辑来看，整个平台采用框架式型钢焊接结构，主体支撑腿选用矩形型钢制作，四根主支撑腿垂直落地，腿部分布位置避开下方设备的检修开盖区域、管线的排布路径，同时在支撑腿中部设置斜向加强撑，将平台台面的竖向载荷均匀传递到地面基础，避免局部应力集中导致的结构变形。平台台面采用花纹钢板铺设，表面的防滑纹理可以避免操作人员在台面行走、作业时出现滑倒风险，台面边缘设置通高的防护栏杆，栏杆采用双横杆加竖档的结构，竖档间距符合安全作业规范要求，防止人员从台面边缘坠落，同时栏杆底部设置踢脚板，避免台面上放置的工具、小零件从边缘掉落砸伤下方通行人员或损坏设备。

　　配套的斜梯从地面延伸至平台台面入口处，梯架同样采用型钢焊接制作，踏步采用防滑钢板折弯成型，每级踏步的高度、踏面深度按照人体工程学参数设置，保证人员上下梯时的步幅自然，不会出现抬腿过高或者踏空的风险，斜梯两侧同样设置连续扶手，扶手高度匹配人员上下梯时的手部扶持位置，从地面起始端一直延伸到平台台面入口处，和平台防护栏杆平顺衔接，没有突兀的断点。斜梯的倾斜角度控制在安全范围内，既不会因为角度过陡导致上下梯难度增加，也不会因为角度过缓占用过多的车间地面空间。

　　在安装边界方面，这套平台的跨度根据下方需要跨越的设备宽度确定，支撑腿的外侧距离大于下方设备的最大外轮廓尺寸，预留出足够的设备检修操作空间，平台台面的高度根据需要操作的高位设备操作面高度确定，保证人员站在台面上时，手部可以舒适触及设备的操作按钮、点检位置，不需要过度弯腰或者抬手。平台的地面安装位置需要保证地面平整度满足支撑腿的安装要求，支撑腿底部设置安装底板，通过膨胀螺栓和地面基础固定，避免平台受侧向力时出现移位。整个结构没有多余的装饰部件，所有型材的选型都经过载荷校核，能够满足额定人数同时在台面上作业的承载要求，日常使用中只需要定期检查焊接节点、螺栓连接部位的紧固情况，检查防护栏杆、踏步的变形情况即可，维护成本极低。

　　在实际应用中，这类平台除了用于跨输送线的通行作业，还可以用于设备旁的高位操作站位、仓储区域的高位理货辅助平台，根据不同的现场工况，可以调整平台的长度、宽度、台面高度以及斜梯的安装方向，适配不同的现场布局需求，结构模块化的设计思路也方便后续根据产线调整进行拆装移位，不需要整体报废重做，适配多品种小批量的生产车间布局调整需求。
