五伏直流单刀双掷信号继电器结构

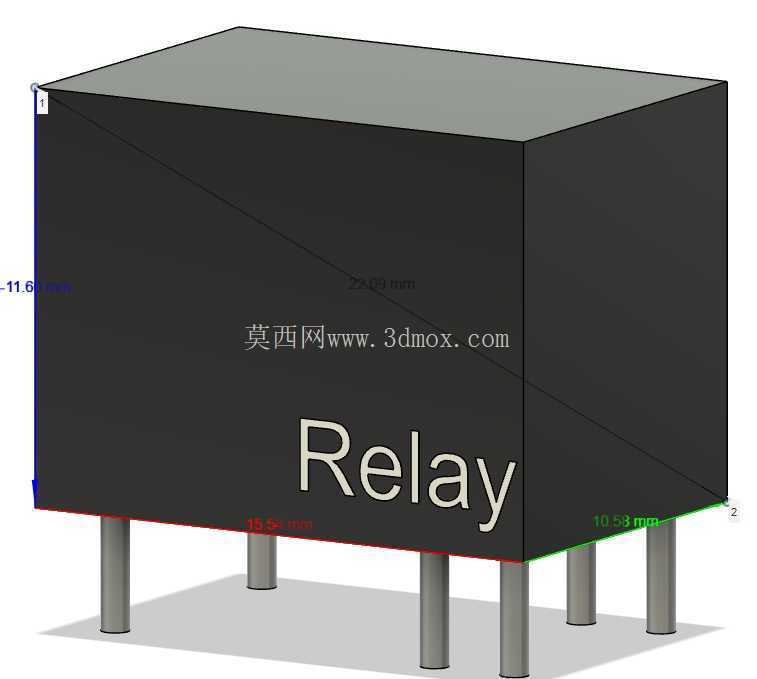

　　该三维结构呈现的是一只小型直流电磁继电器，主体采用近似长方体的封装外形，底部布置六根直插式金属引脚，适用于控制板、接口板、试验台以及小型自动化装置中的信号切换与小负载通断场景。模型重点还原了继电器外壳、底部引脚排布和安装占位关系，能够在电路板布局、机柜空间校核、线束走向规划以及装配干涉检查中直接作为空间参考。

　　从实际用途看，这类器件通常承担低压控制回路中的开关转换功能。线圈侧接收五伏直流驱动信号后，内部电磁机构带动触点动作，使公共端在常闭触点与常开触点之间切换，从而实现一路输入对两路输出状态的选择。单刀双掷形式在工程中使用频率较高，既可以用于报警信号的联锁切换，也可以用于电源路径选择、传感器信号路由、电机正反转辅助逻辑、测试夹具通道切换等场合。由于其驱动侧与负载侧在继电器内部通过触点隔离，控制板上的弱信号电路不必直接承受后端负载电流，这对提高控制回路稳定性和降低干扰耦合具有现实意义。

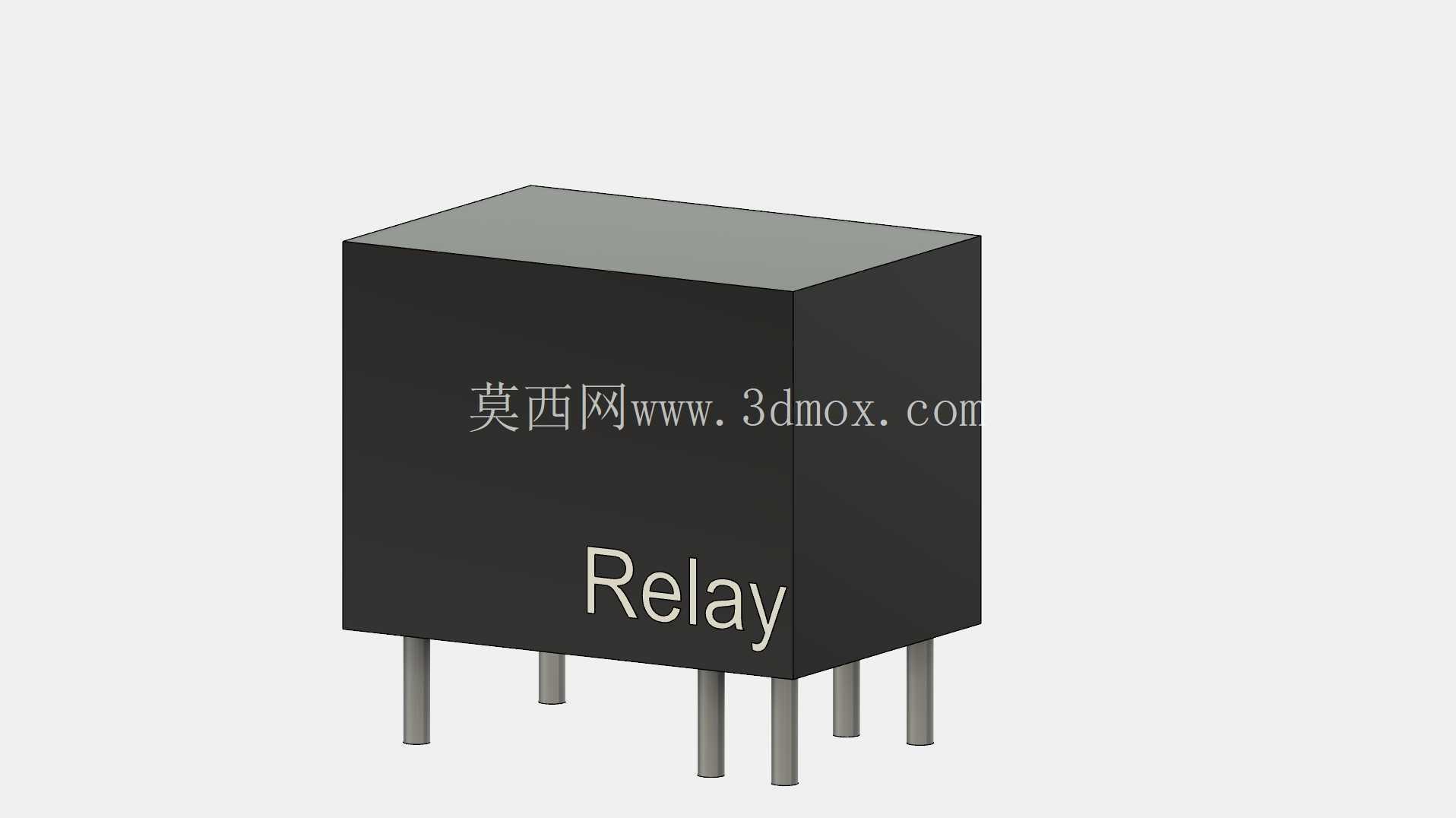

　　外形处理上，模型将继电器上部塑封体建立为规整的黑色盒体，边角保持小型信号继电器常见的简洁轮廓。顶面与侧面没有展开复杂纹理，而是突出封装边界，这一做法更符合结构设计阶段的需求：在整机布局时，工程师首先关注的是器件所占立方体空间、相邻元件距离、插拔工具可达性以及外壳与导线之间的安全间隙，而不是外壳表面的细小字符。模型正面以Relay字样标识器件属性，便于在装配体中快速识别，也能减少复杂设备树中误选元件的概率。

　　底部引脚是该模型在装配应用中的关键部分。六根引脚沿封装下侧成排伸出，引脚轴线与外壳底面垂直，形态为圆柱形金属端子。进行PCB设计时，可依据这些引脚位置核对焊盘间距、板孔直径和波峰焊或手工焊接所需的操作空间；进行整机结构设计时，则需要关注引脚伸出长度与电路板厚度、塑胶支撑柱、壳体底面之间的关系。若继电器靠近板边安装，还要预留手指或镊子取放空间；若多只继电器密集排列，则应结合线圈发热、散热通道和后期维护更换进行间距评估。

　　安装边界方面，长方体外壳决定了它在设备内通常按直立插装方式考虑。模型所体现的高度、宽度和深度占位，可用于检查继电器上方是否存在盖板、线槽或标签纸干涉，侧面是否贴近电解电容、接线端子、变压器等较高元件。对于需要灌胶、涂覆或加装透明防护盖的控制板，继电器顶部与防护面之间应保留足够距离，避免压触外壳。引脚底端到电路板焊接面的关系也不能忽略，尤其在板后空间狭窄的手持式设备或薄壁盒体中，过长焊点可能与外壳发生接触。

　　设计思路上，该模型没有把内部铁芯、衔铁、簧片和触点全部展开，而是围绕外部装配接口建立可用于布局的实体结构。这种建模方式在电气控制设备开发中很常见：继电器作为标准外购元件，结构工程师的核心任务不是重复设计其内部电磁机构，而是准确表达封装尺寸、引脚位置、安装方向和周边空间。只要外部轮廓与端子关系可靠，就能完成板卡堆叠、干涉检查、维修空间评估和BUM表可视化等工作。若后续需要进行热分析或跌落仿真，也可在该外形基础上补充材料属性、质量中心和固定约束。

　　在设备选型配合上，单刀双掷继电器的价值在于用简单线圈驱动完成触点状态转换。控制侧只需要提供合适的直流电压和驱动电流，负载侧则根据触点额定能力接入信号回路或小功率负载。三维布局时应把驱动走线与负载走线分区考虑，线圈附近可预留续流二极管或驱动三极管的位置，触点侧走线则应按负载电流大小确定线宽和绝缘距离。对于靠近传感器、通信模块的安装位置，还应注意继电器动作瞬间产生的电磁干扰，必要时在板级布局中让继电器与敏感器件保持距离，并使接地回路保持清晰。

　　整体来看，该结构件以紧凑封装和直插引脚为主要特征，适合在低压控制系统的三维装配中作为继电器类元件使用。它既能帮助设计者确认板卡上的实体占位，也能在壳体设计阶段提前发现高度冲突、焊接空间不足和维护方向不合理等问题。
