200×120×75规格透明款项目用塑料防护外壳

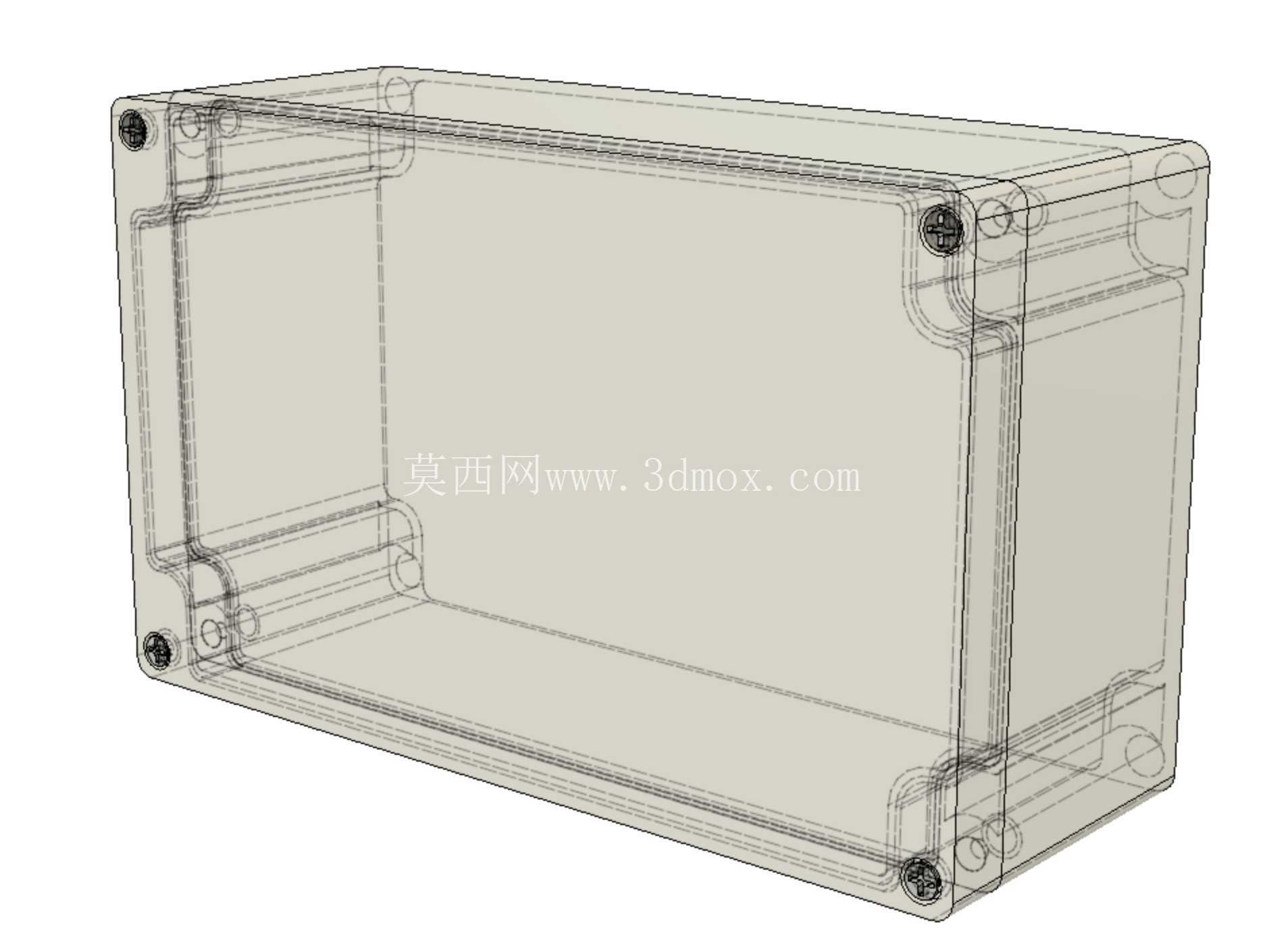

　　这款透明塑料壳体在工业现场的适配场景十分广泛，小到桌面级传感变送模块的集成封装，大到小型气动控制回路的阀岛外置防护，都能看到这类尺寸壳体的应用。不同于常规不透明壳体，半透明的PC材质可以让运维人员不用拆解外壳，就直接观察内部元件的运行状态，比如指示灯的闪烁情况、接线端子是否有松脱烧蚀的痕迹、内置小型散热风道的积灰程度，日常巡检的效率能提升不少，尤其适合安装在设备侧方、控制柜夹层这类不便于频繁拆盖的位置。

　　从实际安装的边界条件来看，200×120×75的外形尺寸刚好卡在小型集成单元的黄金区间，长度方向200mm的内空可以容纳常规宽度的PCB板加两侧接线端子的预留空间，不用额外做板件裁切；120mm的宽度方向预留了走线弯折的余量，就算是带屏蔽层的多芯信号线，从侧面防水接头接入后也能自然弯折到端子排位置，不会出现线缆硬折导致的芯线断裂问题；75mm的高度方向兼顾了元件排布和安装空间，既可以平放常规厚度的驱动板、电源模块，也能在顶部预留10mm左右的间隙，避免元件贴到上盖导致的散热不畅，同时这个高度不会让壳体突出安装面太多，就算是装在移动设备的机架上，也不会因为突出过多被过往物料剐蹭。

　　壳体四角的螺丝固定柱做了内嵌式的加强设计，固定柱和壳体侧壁之间做了三角加强筋连接，就算是反复拆装上下盖，也不会出现固定柱根部开裂的问题，这一点在现场维护场景里格外实用——很多普通塑料壳拆个三五次，螺丝柱就会因为拧螺丝的侧向力开裂，最后只能打胶固定，后续维护极其麻烦。上下盖的合缝位置做了一圈嵌入式的止口，不是简单的平面对接，安装的时候上盖的凸台会卡进下盖的凹槽里，就算不装密封胶条，也能阻挡大部分的粉尘和飞溅的水滴，要是在止口位置贴一层薄的EVA泡棉胶条，就能达到IP54左右的防护等级，完全能满足一般车间环境的使用要求。

　　设计的时候特意把壳体的所有外角都做了R3的圆角处理，没有尖锐的直角边，一方面是注塑生产的时候能减少应力集中，降低注塑冷却过程中的翘曲变形概率，另一方面现场安装的时候也不会划伤操作人员的手臂，毕竟很多时候这类壳体都是装在人手容易碰到的位置，尖锐边角很容易造成磕碰划伤。壳体底部预留了四个安装固定孔位，孔位做了沉台设计，用M4的自攻螺丝或者膨胀螺丝固定的时候，螺丝头不会突出壳体内表面，不会刮到内部放置的电路板或者元件，固定孔的中心距经过反复校核，刚好适配市面上常见的小型安装支架的孔位，不用额外重新打孔适配。

　　从结构设计的逻辑来看，这款壳体没有做多余的异形结构，整体方正规整，不管是注塑开模还是后续的二次加工都很方便——如果需要在侧面加装航空插头、按钮、显示屏，只需要在平整的侧壁上按照开孔尺寸定位打孔就行，不用因为曲面或者异形结构做复杂的工装定位。壳体的壁厚控制在2.5mm，这个厚度兼顾了结构强度和材料成本，日常使用中就算受到轻微的外力撞击，也不会出现开裂变形，同时不会因为壁厚过厚导致材料浪费、注塑周期变长。内部的四个角落还预留了可选的PCB安装柱，高度距离底面5mm，刚好可以把电路板架起来，避免电路板直接贴在壳底，一方面能减少底部凝露对电路板的影响，另一方面也能给板底的贴片元件留出足够的空间，不会因为元件突出顶到壳底导致板件变形。

　　在实际的项目应用里，这类壳体经常被用来做小型数据采集模块的封装、小型电磁阀组的外置防护盒、现场分布式IO模块的外壳，甚至很多做小型非标设备的工程师，会用它来装设备的本地操作按钮和指示灯，不用专门设计定制的金属外壳，能大幅缩短项目的开发周期。透明材质的另一个好处是，内部如果出现元件烧损、线路打火的情况，能第一时间从外部发现异常，不用等到设备完全故障停机才排查到问题点，对于连续运行的生产线来说，这种提前发现隐患的特性，能减少很多非计划停机的时间。
