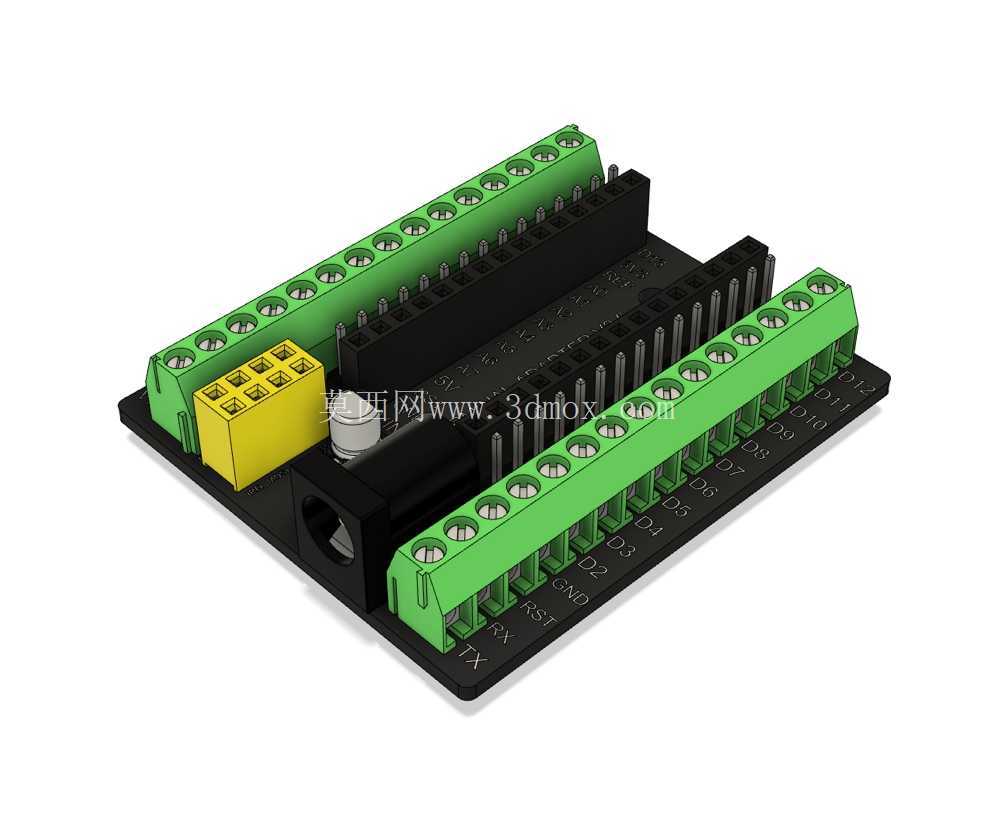

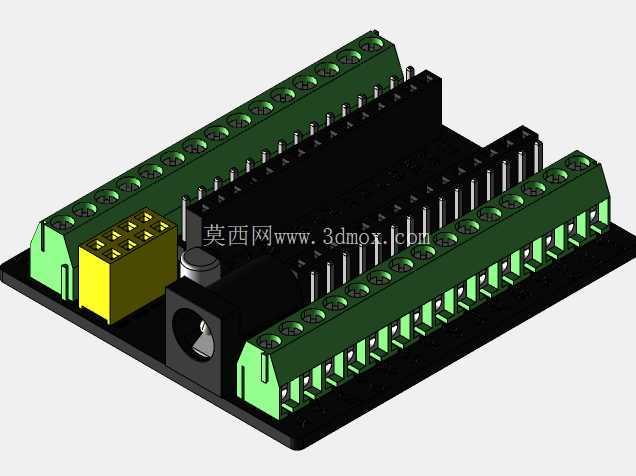

适配ArduinoNano的Emakefun终端接线扩展板

　　这款扩展板是面向嵌入式开发、小型智能设备原型搭建场景设计的接口转接载体，核心作用是解决Arduino Nano核心板排针间距小、直接接线易脱落、多外设并行接线杂乱的工程痛点，在教学实验台、小型物联网传感节点、桌面级智能小装置、学生课程设计作品、工业现场小型信号采集终端这类场景中，能大幅降低接线出错概率，提升硬件搭建与调试的效率。

　　从实际功能来看，板载的多组绿色螺钉式接线端子覆盖了核心板所有IO引脚、电源引脚的引出需求，单组端子可接入线径0.2-1.5平方毫米的单股或多股导线，拧紧螺钉后即可实现可靠的电气连接，无需反复焊接排针与杜邦线，对于需要频繁更换外接传感器、执行器的调试场景，能减少焊盘烫损、线芯折断的问题。板上预留的黄色端子块为电源输入专用接口，可接入7-12V直流外部电源，通过板载稳压电路为核心板与外接外设供电，避免核心板USB口供电电流不足导致外设工作异常的问题，板上集成的圆柱型电源插座也兼容常规直流电源插头，适配不同的供电习惯。

　　设计过程中优先考虑了安装兼容性，扩展板整体采用叠层安装结构，核心板通过排母直接插装在扩展板上方，整体叠装高度控制在20毫米以内，不会额外占用过多的安装空间，可直接固定在标准35mm导轨或者小型设备外壳的安装柱上，安装孔位的间距匹配通用小型控制板的安装尺寸，无需额外定制安装支架。接线端子的排布采用两侧对称布局，电源类端子与信号类端子分区排布，强电供电回路与弱电信号回路保持足够的电气间距，减少电源串扰对模拟信号采集精度的影响，每个接线端子旁都丝印了对应的引脚功能标识，接线时无需反复对照核心板引脚图，降低接错引脚烧毁外设的风险。

　　板基采用FR-4环氧玻璃布基材，铜箔厚度1盎司，大电流供电回路做了加宽铜箔处理，可承载最大3A的持续电流，满足小型舵机、继电器这类瞬时电流较大的外设供电需求。板上预留的固定孔位可搭配M2.5铜柱使用，既可以将扩展板与核心板锁紧固定，也可以将整体结构固定在设备壳体内部，抗振动性能满足桌面级设备、小型移动装置的使用要求。不同于通用洞洞板的飞线搭建方式，这款扩展板的所有走线都经过板载布线优化，信号走线长度做了等长处理，高频信号引脚的走线避开了电源回路，减少信号反射与干扰，对于I2C、SPI这类通信总线的外设，能提升通信稳定性，降低数据传输出错的概率。

　　在实际调试场景中，使用这款扩展板后，外接的温湿度传感器、红外对管、小型舵机、LED指示灯等外设都可以直接通过螺钉端子接线，更换外设时仅需松开对应端子的螺钉即可完成拆线换线，无需反复插拔杜邦线，也不会因为杜邦线接触不良导致调试时出现偶发故障，排查线路故障时也能顺着端子标识快速定位对应引脚，大幅缩短硬件调试的周期。对于批量制作小型智能装置的场景，这款扩展板也可以直接作为核心载板使用，无需额外设计定制PCB，减少前期PCB打样的成本与周期，快速完成原型验证到小批量试产的过渡。
