高扭矩赛车无刷舵机精密结构

　　这款舵机主要面向赛车底盘控制、遥控车辆转向、制动压力分配以及需要短时间输出大力矩的紧凑执行场景。它不是普通低速玩具级舵机，而是把无刷电机、减速齿轮组、位置反馈、驱动放大电路和密封外壳整合在一个可直接安装的矩形单元内。实际装车时，舵机通常通过底部或侧面安装耳固定在车架横梁、舵机固定座或碳纤维安装板上，输出轴通过金属舵盘连接拉杆，把旋转位移转化为转向节、摇臂或节流机构的线性动作。

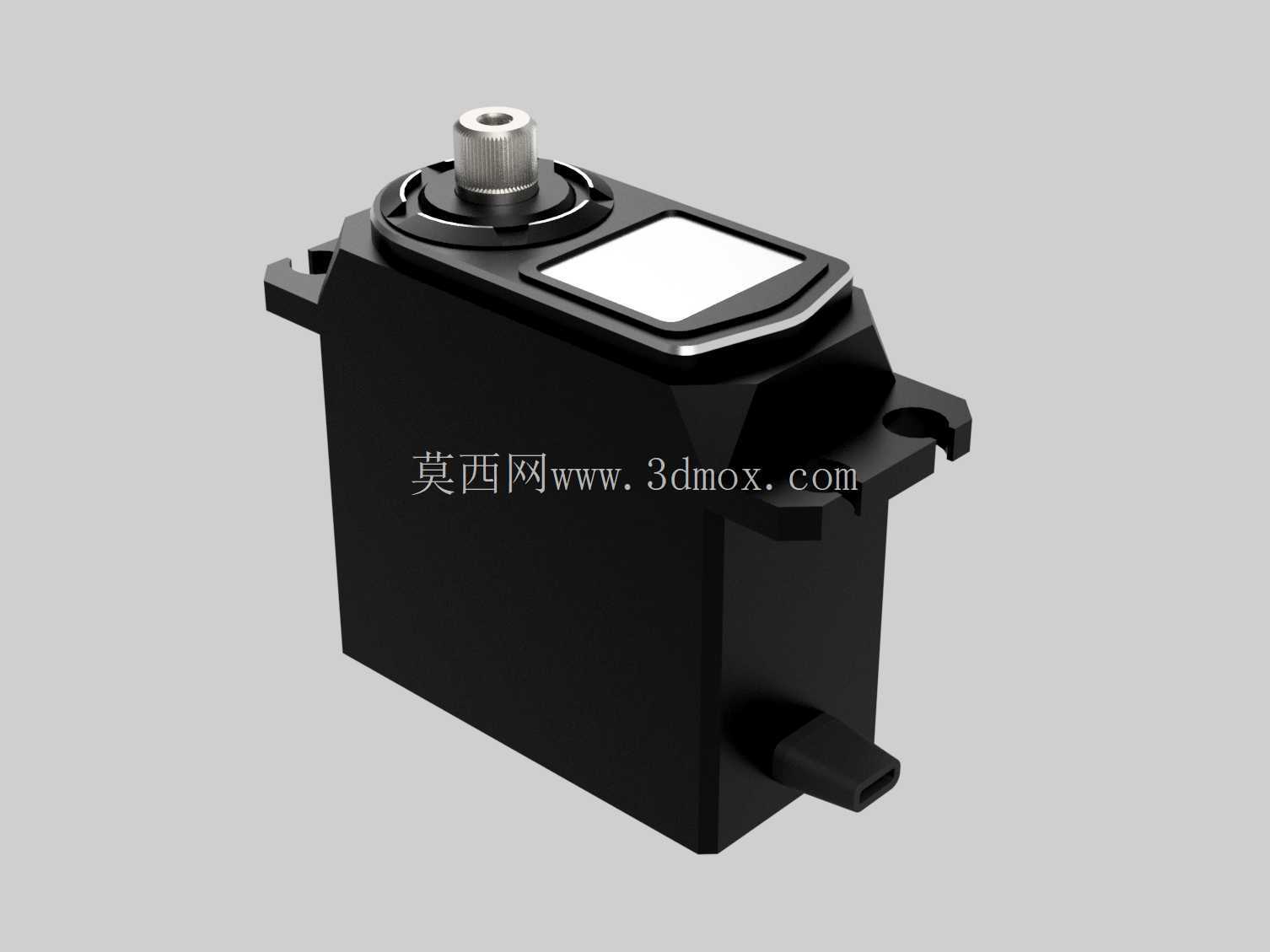

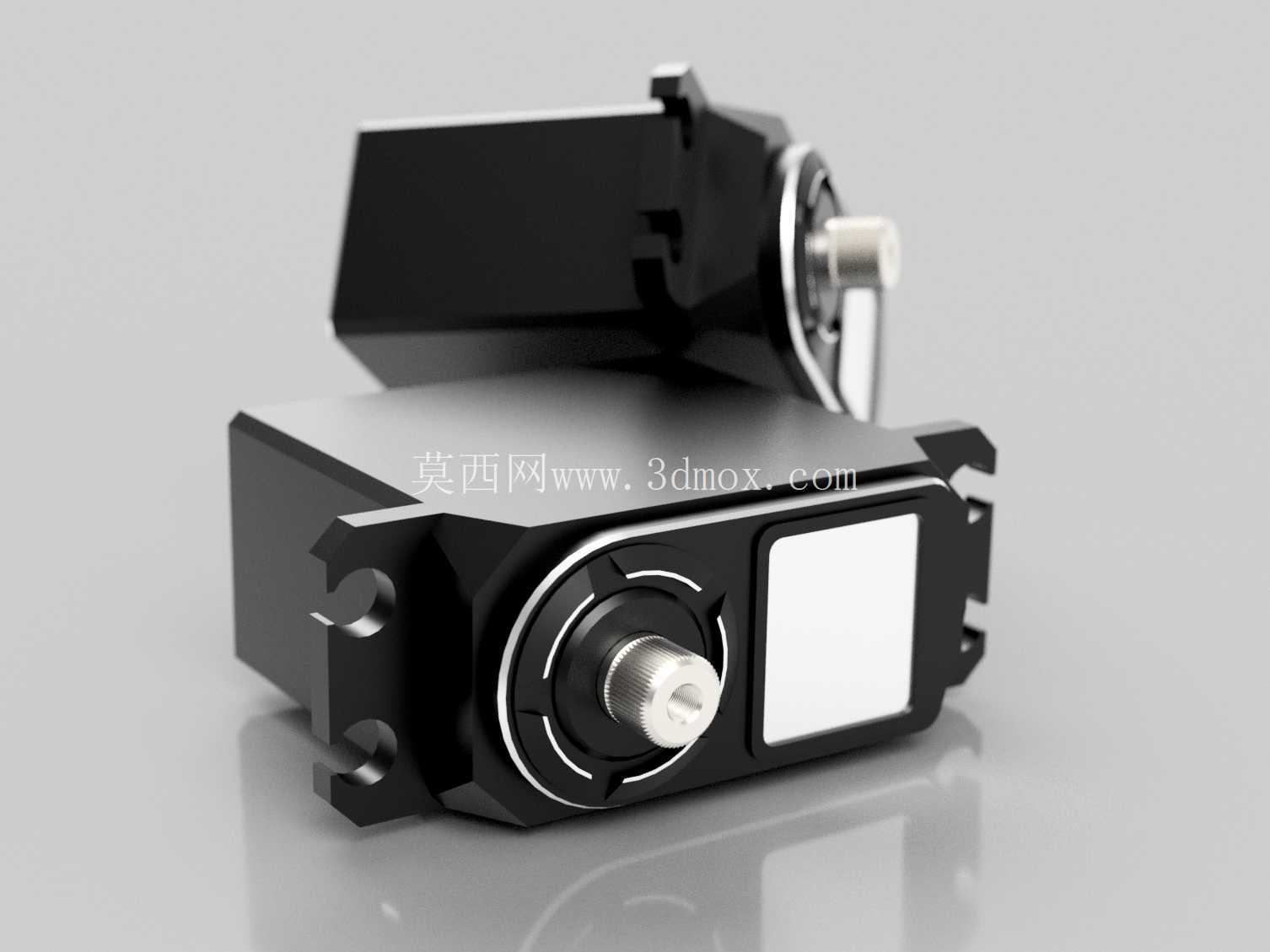

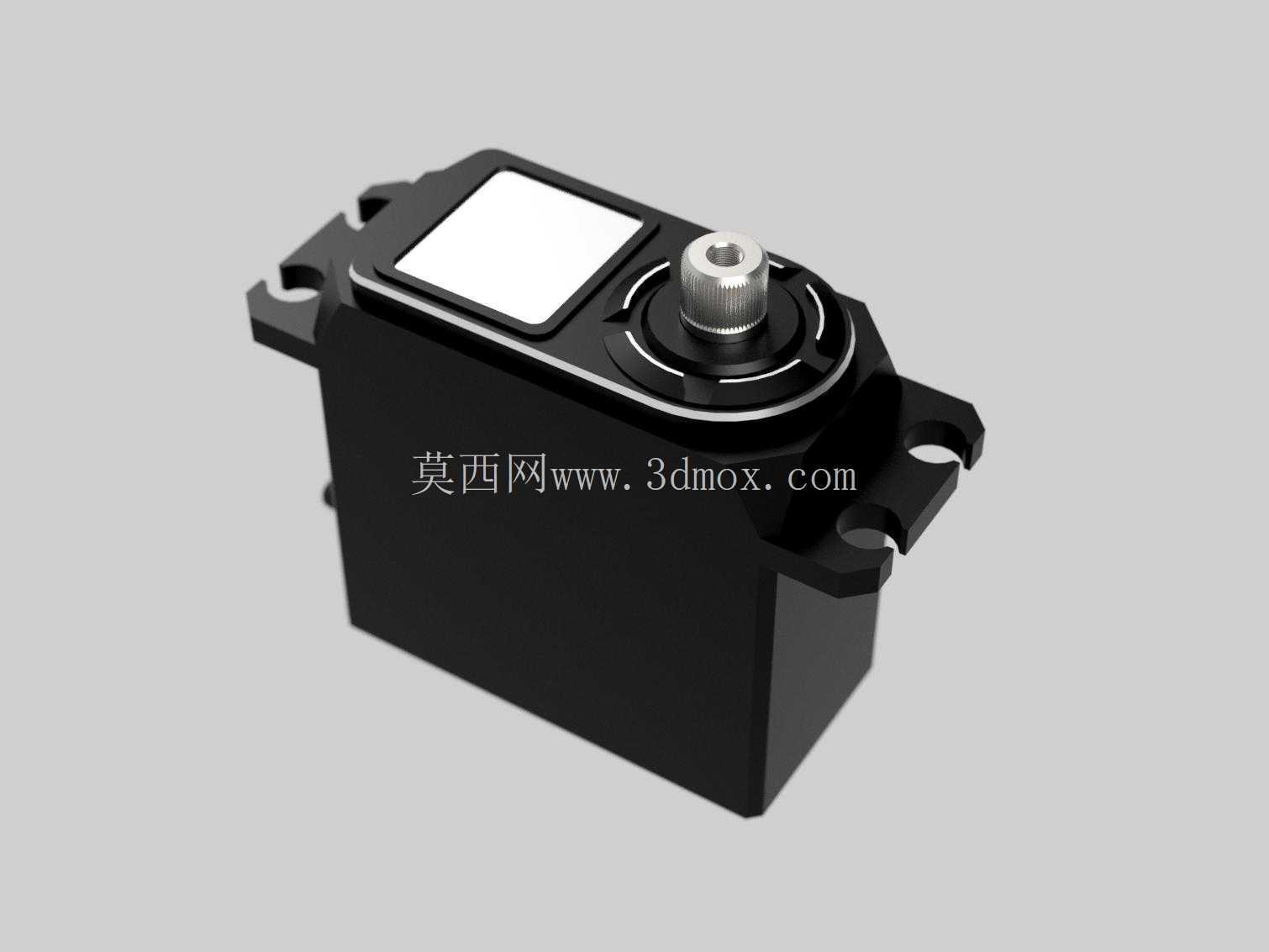

　　从结构上看，外壳采用铝合金加工思路，侧壁承担电机、齿轮轴和电路板的定位基准，端部设置加强筋与安装孔，使冲击载荷能够从舵盘、输出轴、轴承位一路传递到车架，而不是集中压在塑料盖板上。上盖和侧盖的轮廓做了切角处理，既避让车架管件、球头帽和拉杆运动范围，也减少在狭窄设备舱内与线束、传感器支架干涉的概率。前端输出轴区域突出于主体，周围布置环形装饰与密封边界，轴端采用金属花键或齿形接口，可适配标准金属舵盘；安装时需要确认舵盘零位、拉杆长度和左右极限转角，避免机械堵转。

　　内部传动以高刚性齿轮级为核心。大扭矩工况下，第一级小齿轮承受电机高速输入，后续齿轮逐级降低转速、放大扭矩，末级齿轮直接驱动输出轴。钛齿轮的意义在于齿面抗冲击和齿根疲劳性能更好，在赛车越障、轮胎撞墙、转向突然受载时，不容易像软质塑料齿轮那样崩齿。齿轮轴孔、轴承位和限位端面需要保持较高同轴度，否则舵机在频繁正反转时会出现回程间隙增大、齿面偏磨和发热集中。建模时应把齿轮分度圆、齿宽、轴肩、轴承厚度和垫片间隙分层表达，尤其要留出装配公差，而不是把所有零件画成零间隙贴合。

　　驱动部分采用高压无刷电机方案，相比有刷铁芯电机，它在相同体积下具有更高功率密度和更长维护周期。电机位于壳体内腔一侧，通过减速组连接输出轴；控制板沿壳体长边布置，功率器件靠近可散热的金属壁面，电容、接插件和反馈元件则避开齿轮啮合区。外壳不仅是防护罩，也是散热路径的一部分：电机热量和驱动板损耗通过导热垫、内壁凸台和铝壳向外散发。持续高负载运行时，安装面的通风空间、舵机周围线束密度以及车架材料导热能力都会影响温升，因此布局时不宜把舵机完全包裹在封闭塑料盒内。

　　位置控制依赖内部反馈回路。控制器根据指令信号与输出轴实际角度之间的偏差，驱动无刷电机快速修正位置；高扭矩放大器负责提供足够的相电流，使舵机在保持位置时能够抵抗外部扰动。赛车转向场景对响应迟滞很敏感，舵机从中心位置到小角度修正的启动速度、过冲量和保持刚度，会直接影响车辆直线稳定性和弯道指向性。结构设计上，输出轴支承跨距、末级齿轮直径、壳体刚度和舵盘夹紧方式共同决定系统刚性；若输出轴悬臂过长或安装耳过薄，即使电机扭矩充足，也会在拉杆受力时产生弹性扭转。

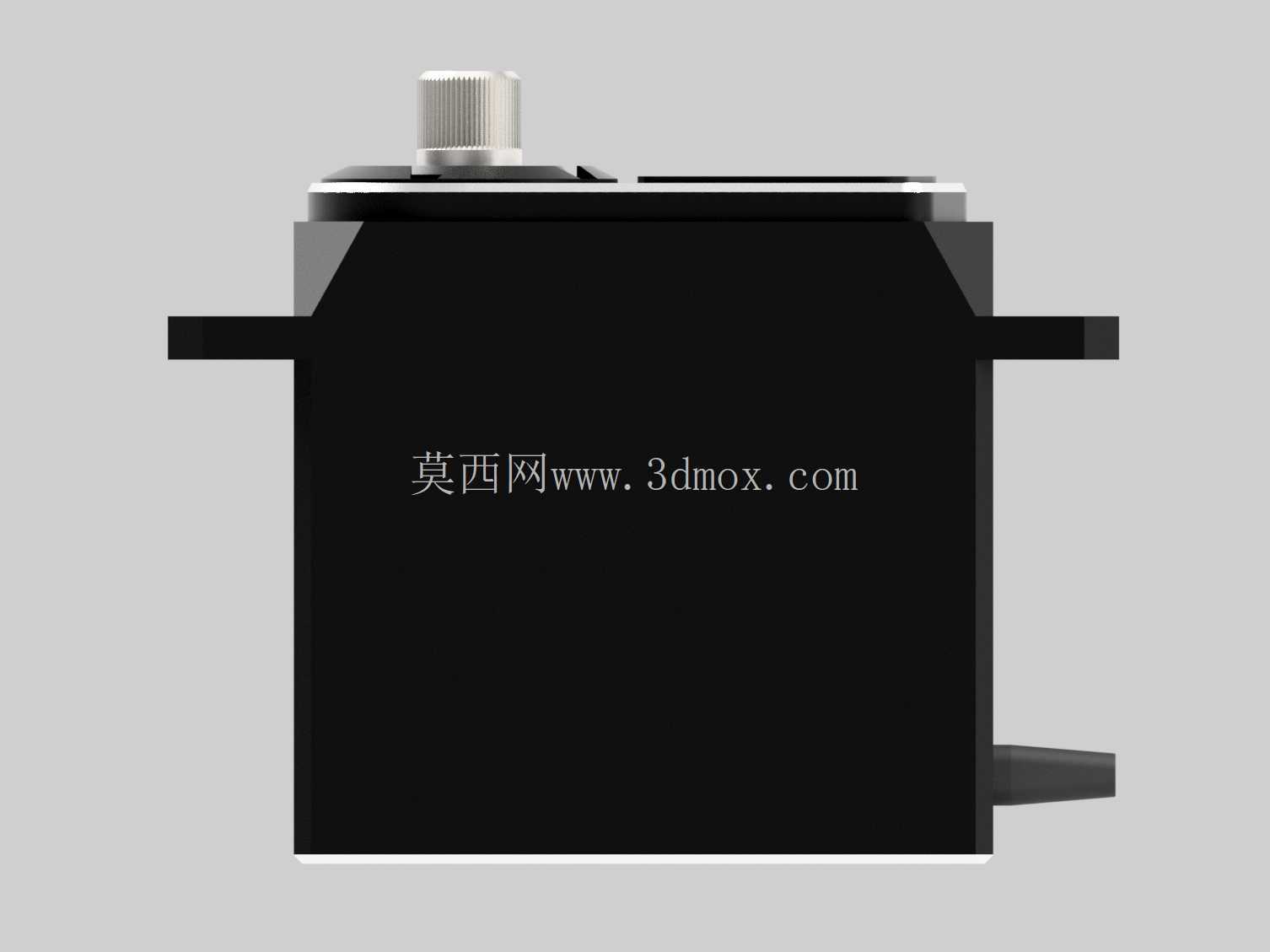

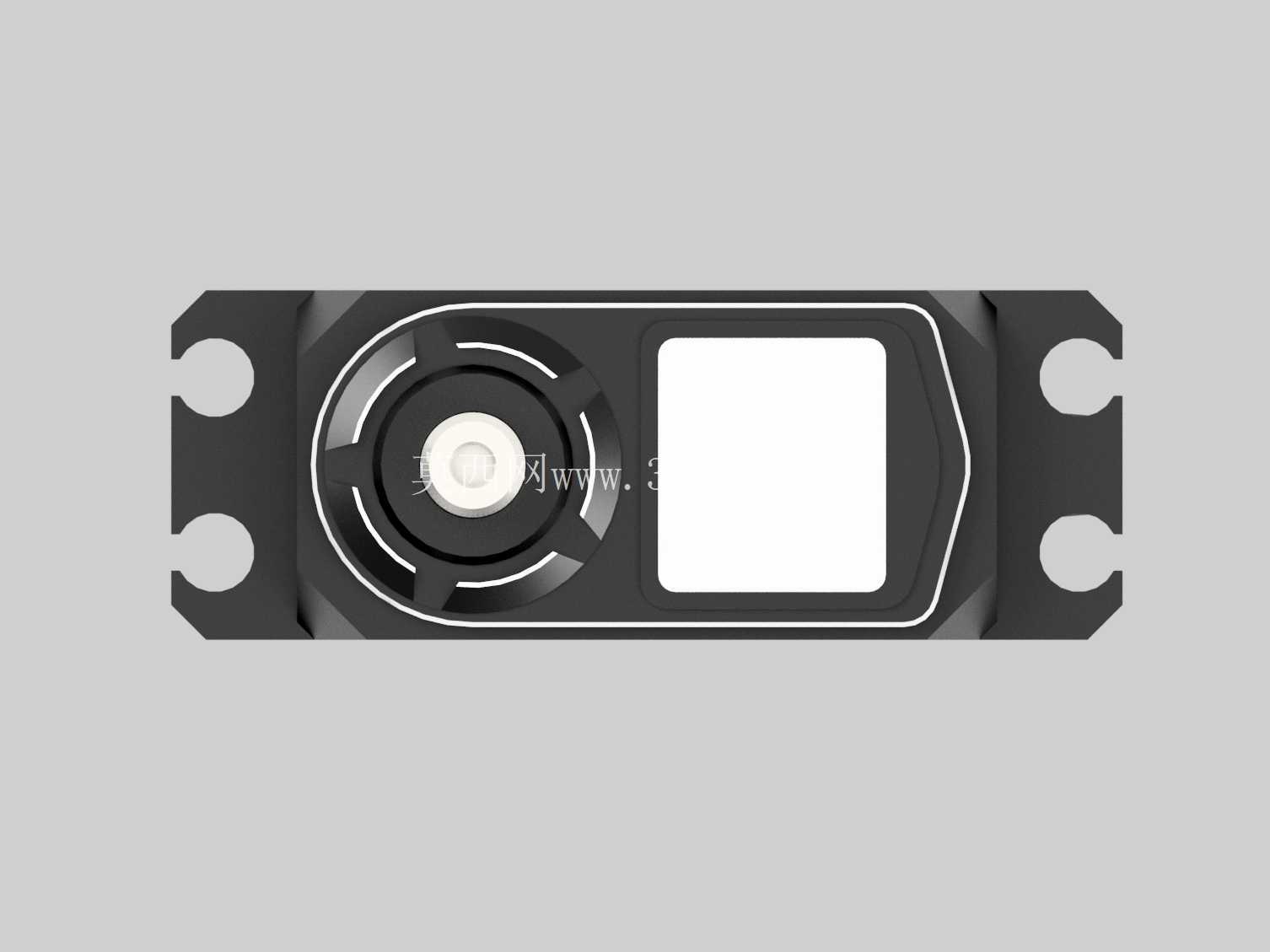

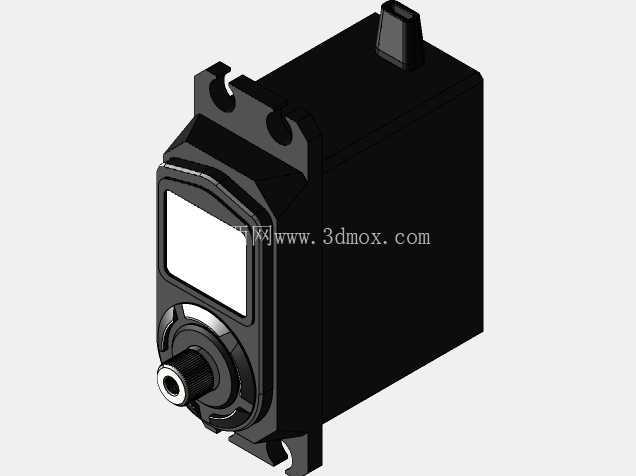

　　外形边界可以按标准大舵机的安装逻辑理解：主体为近似长方体，两端带安装耳，前端有圆形输出轴凸台，侧面预留接线或检修空间。布置车架时，要同时校核静态包络和运动包络：舵机本体固定不动，但舵盘会在设定角度内摆动，拉杆球头可能扫过壳体上盖、车架立管或电子调速器线束。安装孔中心距、螺钉孔径、输出轴高度、舵盘齿合长度以及出线方向，都是三维总布置时必须锁定的尺寸。若用于机器人关节、机械夹具或无人机舵面，还需要重新评估输出力矩臂、振动环境和防水防尘要求。

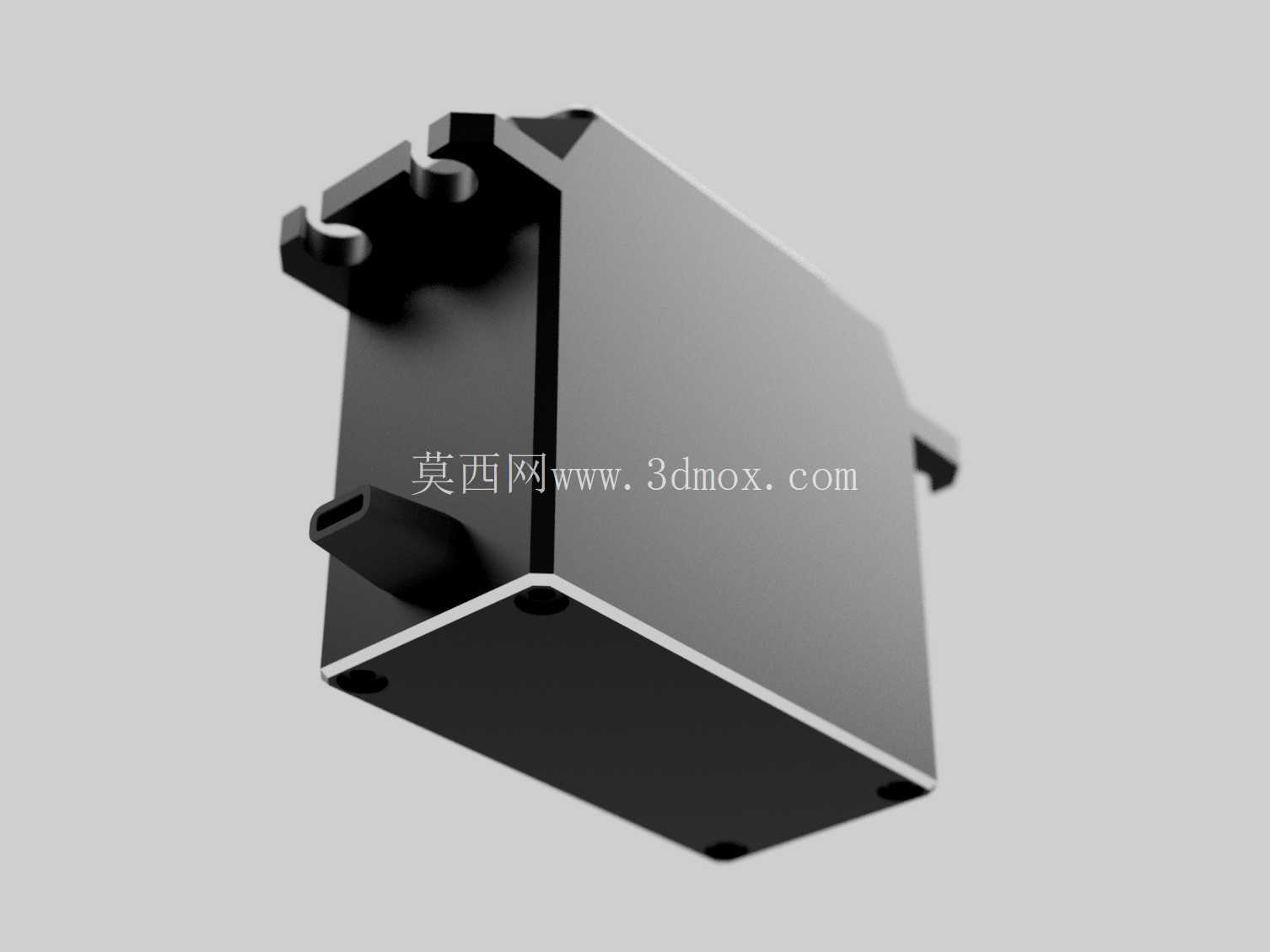

　　建模过程中，壳体分模线、螺钉柱、加强筋、电路板限位槽、接插件开口和输出轴密封槽都应保留。外观上的黑色阳极氧化质感与银色金属轴端形成明显层次，但工程重点不在装饰，而在于让薄壁区域兼具轻量化和抗扭能力。上盖可视窗口或铭牌区域可用于状态标识，不应削弱内部电路板上方的防护高度。端部尖角和切边主要服务于紧凑安装，维修时仍需保证螺丝刀能够垂直进入安装孔，齿轮腔盖板能够单独拆卸，不必拆下整个舵机。

　　在系统匹配方面，舵机扭矩并非越大越好。过大的保持力可能在撞车时把冲击直接传给舵盘、拉杆和转向杯，导致相邻零件变形；合适的舵机应在电源电压、舵机臂长度、转向负载和车架强度之间平衡。高压供电可以提升转速和扭矩裕度，但也会提高电流峰值，线束截面积、接插件载流和供电电源稳压能力需要同步考虑。对于三维设计人员，把舵机作为标准执行件纳入整车装配时，应重点建立安装基准、输出轴轴线、舵盘摆动平面、拉杆球头轨迹和维护拆卸空间，这样才能在数字样机阶段提前发现干涉、扭矩损失和装配工艺问题。
