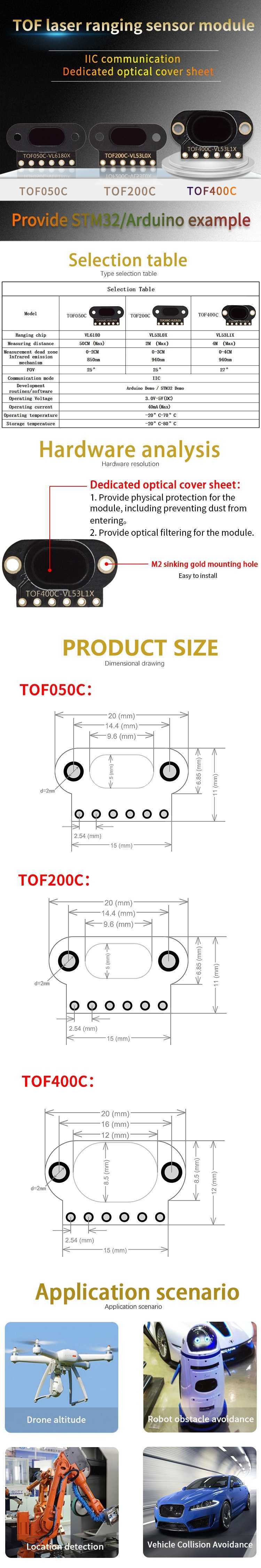

TOF飞行时间测距传感模块结构设计

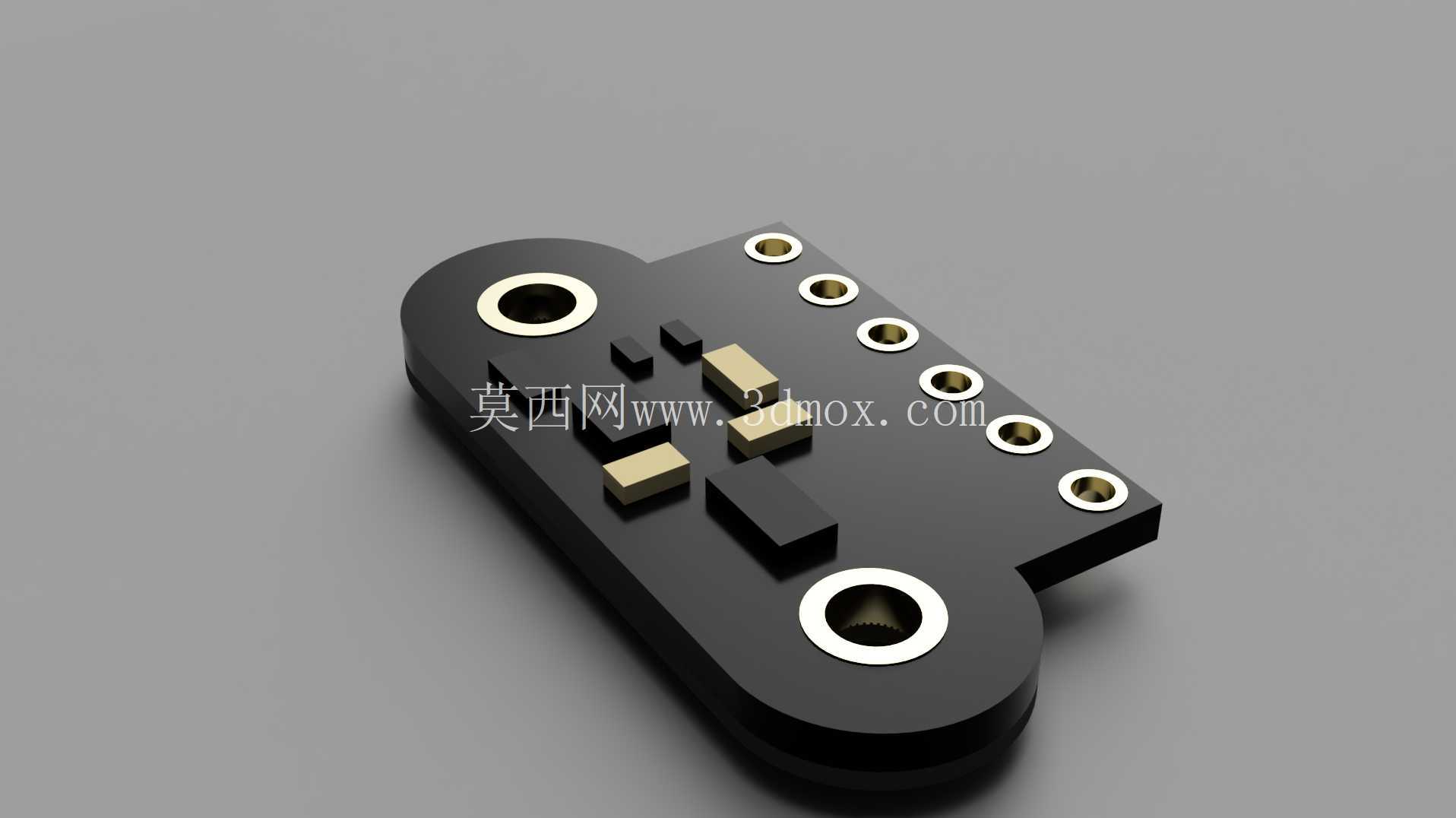

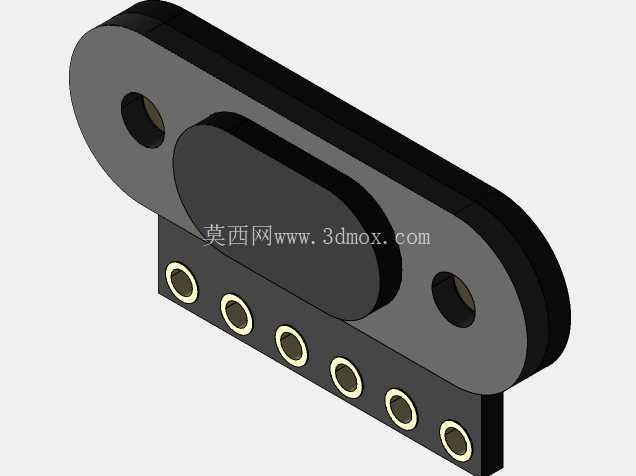

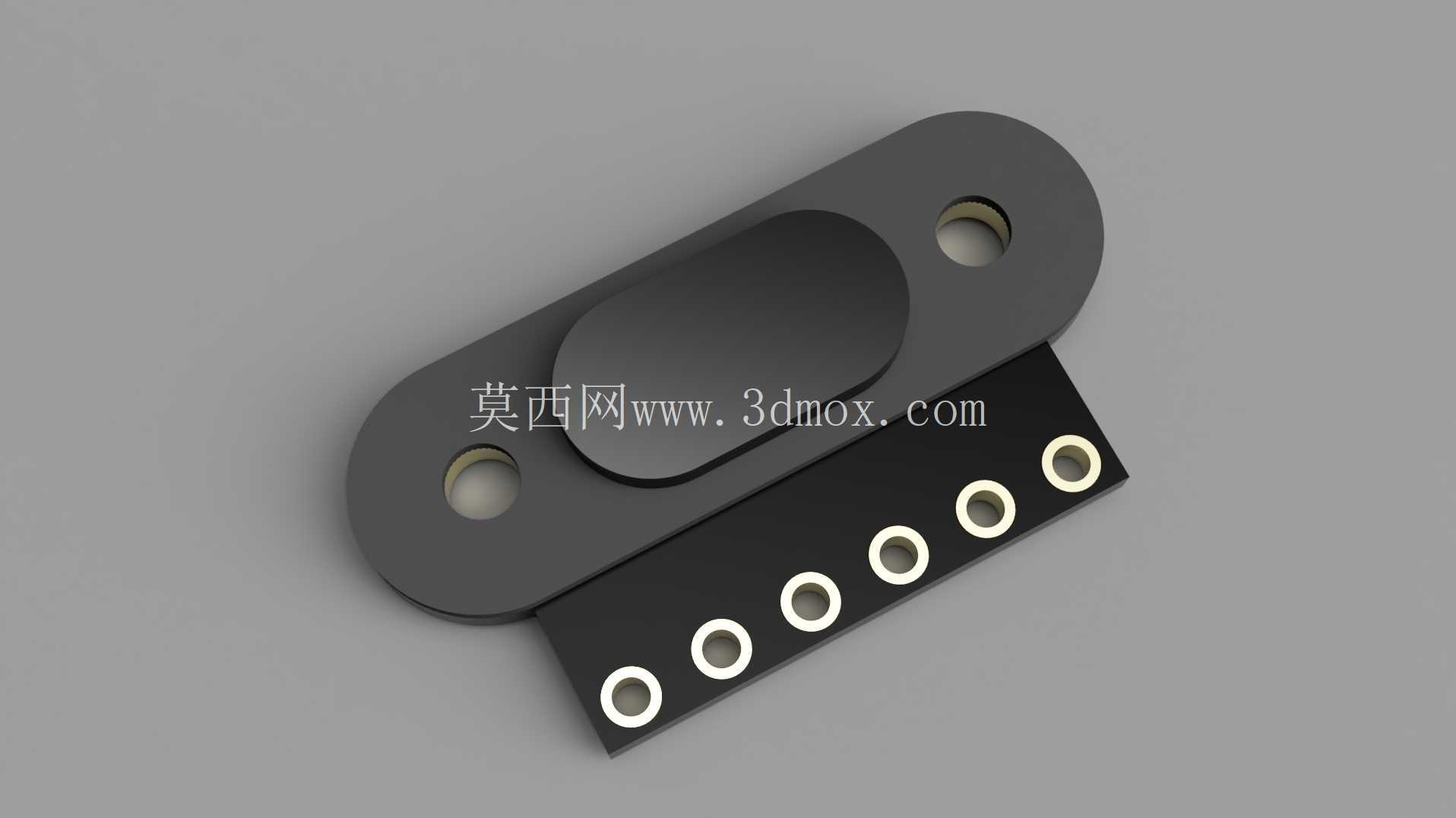

　　基座主体分为上下两层结构，上层是覆盖核心传感芯片的椭圆形凸起保护罩，保护罩的高度控制在3.2mm，刚好罩住内部的VL53L0X芯片与光学发射接收组件，罩体边缘做了0.2mm的圆角过渡，既避免注塑生产时的尖角应力集中，也能减少安装时刮擦周边线束的风险。下层是引出排针的黑色PCB延伸段，排针采用2.54mm标准间距的6Pin直插设计，排针总长度6mm，焊接在PCB背面后，正面露出的针脚长度刚好适配标准2.54mm排母的插接深度，做设备集成时既可以选择直插焊接在主控板上，也可以通过排线引出固定在设备外壳的测距窗口位置。在做小型智能装备的近距离测距方案选型时，VL53L0X方案的TOF模块是很多结构工程师绕不开的选项，这次拆解建模的TOF200C版本模块，是市面上流通量较大的第三方集成封装版本，建模时完全按照实物测绘的尺寸还原，能直接套用到各类需要集成近距离测距功能的设备结构里。先从安装边界说起，这个模块整体采用长圆形的安装基座设计，基座两端预留了两个沉头安装孔，孔位间距适配M2规格的螺丝固定，沉头深度刚好能容纳M2十字沉头螺丝的头部，安装后螺丝端面不会突出基座平面，不会和周边结构产生干涉。

　　从实际应用场景来看，这类TOF测距模块常被用在小型服务机器人的避障检测、智能垃圾桶的开盖感应、自动皂液器的人手检测、3D打印机的调平检测、小型AGV小车的近距离障碍物识别场景里，相比传统的红外测距模块，它的测距精度不受被测物体颜色、反光率的影响，在2米量程内的测距误差能控制在±3%以内，对于近距离检测场景来说完全够用。建模时特意还原了模块的分层结构，上层保护罩和下层PCB的配合间隙控制在0.1mm，和实物的装配公差保持一致，安装孔的位置度公差控制在0.05mm以内，确保导出的工程图能直接用来做设备安装位的开孔设计。排针的位置也严格按照实物测绘定位，排针中心距离PCB侧边的距离是1.5mm，做板对板插接设计时不用再额外核对排针偏移量。

　　模块的整体厚度只有8mm，对于安装空间局促的小型设备来说非常友好，比如做智能门锁的人脸检测辅助测距、桌面小型机械手的工件到位检测时，不用预留太大的安装空腔，只要在外壳上开一个8*15mm的窗口，让传感面正对检测方向就能正常工作。设计思路上，这类集成模块没有做多余的结构冗余，所有结构特征都服务于安装固定、核心元件保护、电气连接三个核心需求，两端的安装孔做了沉台设计，一方面能让螺丝头不突出，另一方面沉台的深度也能在注塑生产时作为结构加强筋，提升长圆形基座的结构强度，避免安装时拧螺丝导致基座变形压坏内部的PCB板。

　　上层的椭圆形保护罩没有做完全密封的设计，罩体和PCB之间预留了0.3mm的透气间隙，避免模块工作时芯片发热导致内部凝露，影响光学元件的检测精度。排针所在的PCB延伸段做了15度的斜切边角，安装时如果遇到周边有突出的结构件，斜切角能提供一定的避让空间，不用额外打磨PCB边角。从结构选型的角度来说，这个模块的安装兼容性很强，既可以用螺丝穿过两端的安装孔固定在塑料支架或者金属安装板上，也可以因为整体重量只有不到5g，直接用双面胶粘贴在设备内壁的平整位置，对于快速原型开发来说非常方便。建模时也还原了传感面的光学窗口位置，窗口中心距离模块安装基准面的高度是4.2mm，做设备外壳的测距窗口开孔时，只要让外壳开孔中心和这个高度对齐，就能保证激光的发射和接收路径不会被外壳遮挡，不会出现测距盲区或者测距数值跳变的问题。另外要注意的是，模块的排针引脚定义是按照通用的VCC、GND、SDA、SCL、SHUT、INT顺序排列的，建模时排针的顺序也和实物保持一致，做PCB封装设计时可以直接套用这个模型的引脚位置，不用再反复核对引脚顺序，减少硬件设计的出错概率。
