850热风枪配套铝制导流喷嘴结构

　　这套铝制热风导流喷嘴主要面向手持热风枪在电子返修、热缩套管加热、小型塑料件成型、贴片器件拆焊以及局部除漆等工况使用。喷嘴采用浅盘状罩体加侧向弯管的组合形态，罩体边缘可贴近待加热工件表面，将热风枪输出的高温气流约束在目标区域内，减少热量向周边敏感元件扩散；侧向弯管则用于接入热风枪出风端，使气流经过弯折后进入盘状腔体，再通过罩体中心小孔和盘面周边间隙向工件表面均匀送出。

　　从现场使用逻辑看，普通直吹喷嘴在密集电路板上作业时，热风容易横向飘散，邻近电容、连接器、塑料支架会受到不必要的热影响；盘式罩体能够在工件上方形成相对稳定的热场，中心孔承担集中送风，边缘翻边起到围挡和回流作用，使热量更多停留在目标焊盘或热缩件位置。对于多引脚芯片拆除、线束端子热缩、薄膜贴合预热等需要控制加热范围的作业，这种结构比开口圆嘴更容易限定热影响区，也能降低操作者持续移动风枪的强度。

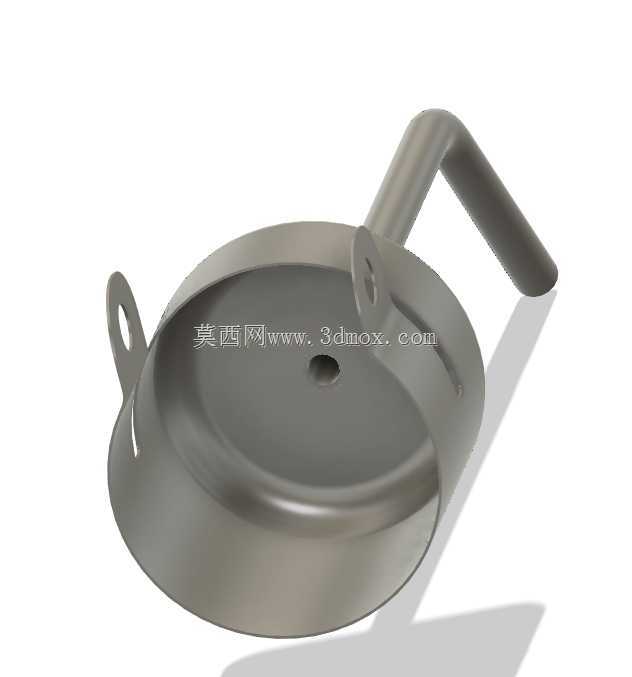

　　结构设计上，罩体采用薄壁回转体思路，盘面中心设置主出风孔，盘缘保留一定高度形成围挡；两侧带孔耳片并非承重安装座，更适合在需要时通过细销、卡丝或辅助夹具进行临时定位，防止喷嘴在贴近工件时发生转动。侧向弯管与盘体上部相连，管路走向避开罩体正上方操作视线，便于操作者从斜侧观察工件颜色、焊锡熔化状态和热缩管收缩过程。弯管端部做成圆管状接口，可与常见圆柱形热风枪出风筒配合，实际装配时依靠间隙配合、卡箍或耐高温弹簧夹保持位置。

　　建模时需要重点控制三类边界：一是弯管内径与热风枪出风筒外径的匹配关系，过紧会造成拆装困难，过松则在高温气流下容易漏风甚至脱落；二是盘体罩口与工件之间的工作距离，罩缘过低会压缩回流空间，导致废气和热量不能顺利散出，罩缘过高又会削弱围挡效果；三是中心孔直径与盘面周边泄流间隙的比例，孔过小会使背压升高、风枪电机负载增大，孔过大则气流速度下降，局部加热能力变弱。

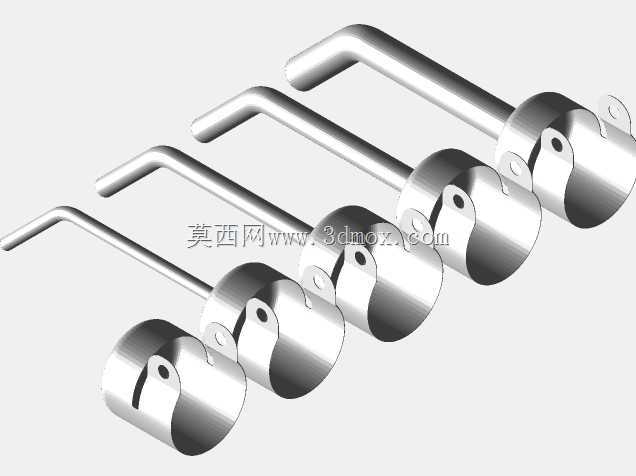

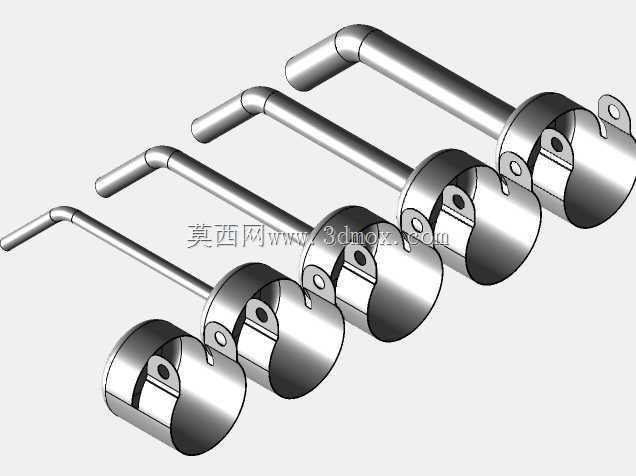

　　该类喷嘴按出口直径可覆盖3毫米、6毫米等不同加热范围，弯管长度和弯曲角度保持一致，有利于在同一把热风枪上快速更换。小直径规格适合引脚密集、焊点尺寸小的局部返修，气流集中，升温速度快；大直径规格适合热缩管、薄膜软化和小面积连接件加热，热场覆盖更宽。更换时只需将弯管套入出风筒，确认罩体方向与工件表面平行即可，不需要复杂固定机构。

　　材料选用铝合金，主要考虑其密度低、导热快、手工修配方便，同时在热风枪常用温度范围内具有较好的成形性。薄壁结构能减少喷嘴自身蓄热，停机后温度下降较快；铝表面在高温流动空气中会形成稳定氧化层，短期热作业环境下无需额外表面处理。结构中没有细小脆弱齿形或深窄槽，盘体、耳片和弯管均为圆滑过渡，既适合数控加工、钣金焊接组合制作，也适合在小批量场景下通过三维建模后进行快速样件验证。

　　在三维结构处理中，回转盘面可通过旋转特征建立，弯管部分采用扫略方式生成中心路径，再与盘体进行合并；耳片上的孔位需保证与盘壁连接处有足够圆角，避免高温和轻微磕碰后产生应力集中。罩体边缘厚度不宜过薄，否则贴近工作台时容易卷边；也不宜过厚，否则会遮挡视线并增加接触工件时的磕碰风险。对于需要做仿真校核的人员，可将热风入口设在弯管端面，把罩口与工件之间的薄层区域设为流场出口，重点观察中心射流到达盘面后的扩散路径，以及耳片附近是否存在明显紊流。

　　实际维护也比较直接，使用后待喷嘴冷却，用铜刷或压缩空气清除盘内助焊剂残留、塑料碎屑和灰尘即可。若长期用于含助焊剂蒸汽的焊接环境，弯管内壁可能出现沉积物，拆装后可用圆形毛刷清理，保持气流通道顺畅。整体结构没有运动件和易损密封件，损坏形式多为弯管磕碰变形、罩口压伤或耳片开裂，因此在建模和加工时应把圆角、壁厚和接口同轴度作为关键检查项。
