Adafruit STEMMA土壤参数检测传感板

　　做农业物联网、盆栽智能养护相关项目的结构工程师，大概率都接触过这类插针式土壤传感部件，这次建模的这款Adafruit STEMMA土壤传感器，核心是给嵌入式开发、小型智能种植装置做硬件适配用的参考结构，建模时优先还原了实际量产版本的安装边界与板件轮廓，方便做结构配合时直接调用，不用反复核对实物尺寸。

　　从实际使用场景来看，这类传感器主要埋入浅层种植基质里，不管是家庭阳台的自动浇花系统、大棚里的分区墒情监测节点，还是科研场景下的盆栽实验组数据采集，都能用到，它不需要复杂的接线结构，板载的STEMMA接口直接用标准排线就能连主控板，省去了焊线的麻烦，对快速搭建原型的项目来说非常友好。建模时特意把探针部分的插入段长度做了精准还原，实际使用时插入基质的深度不能超过板件上绿油覆盖的分界位置，不然水汽渗入板载元件区容易造成电路短路，这个安装边界在做配套固定结构的时候必须留出来，比如做种植盆的预埋安装座时，要给探针段留出足够的插入空间，同时在板件分界位置做限位挡边，避免安装时插得过深。

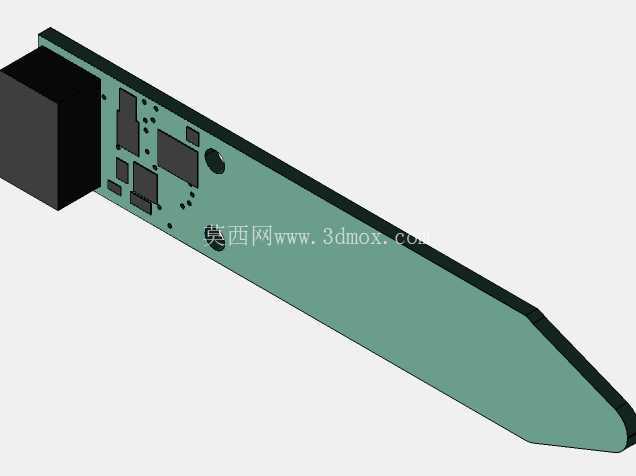

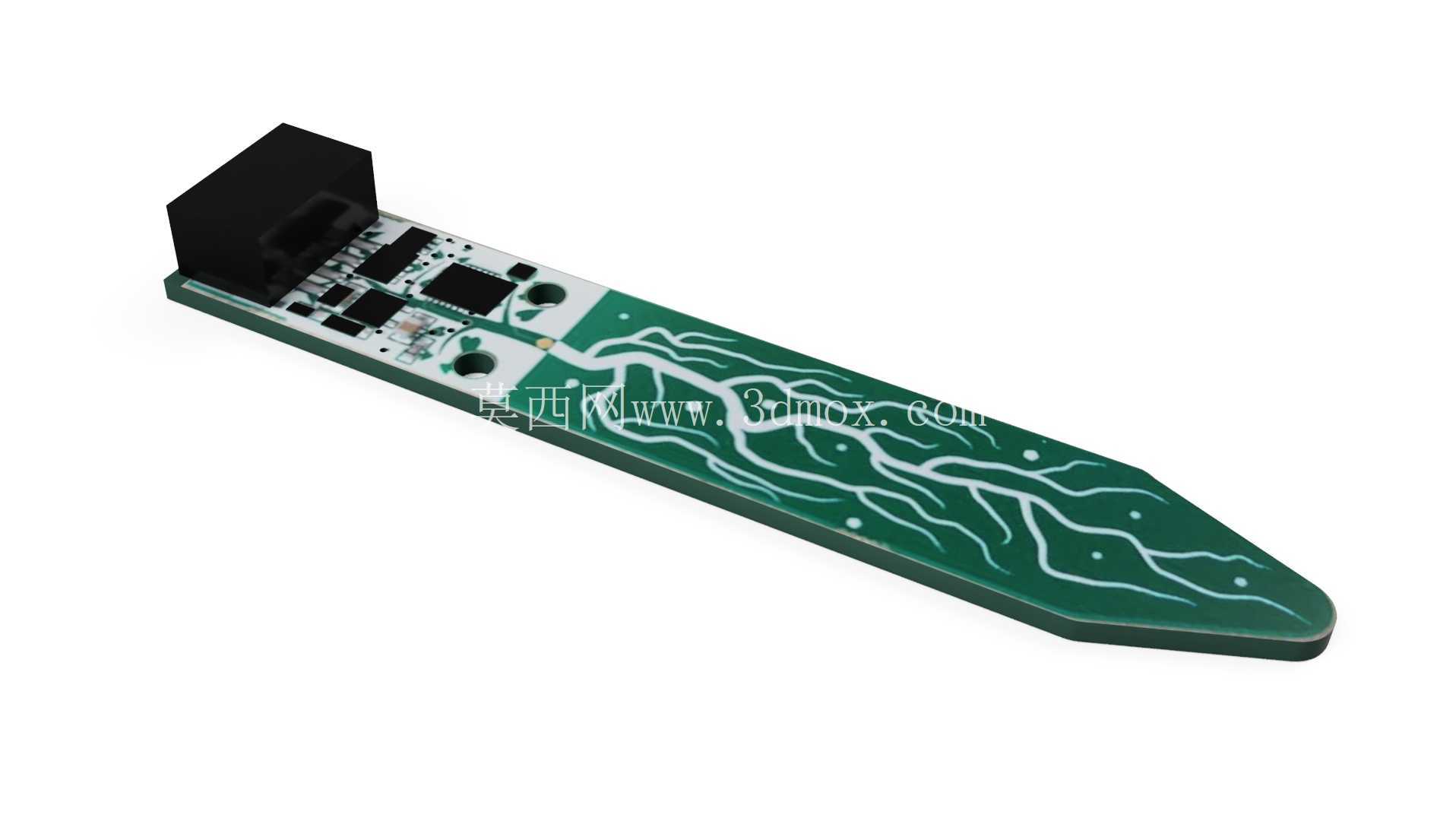

　　结构设计上，整个传感部件分为两个功能区，尾部是电路处理区，上面集成了信号处理芯片、接插件和周边阻容元件，顶部的黑色接插件是标准的STEMMA Qwiic兼容接口，引脚间距、接口外轮廓都和实物完全一致，做外壳防护设计的时候可以直接参考这个接口尺寸预留出线口，不用额外调整。前端是探针检测区，做成了尖头的插片结构，表面的覆铜走线做了蜿蜒的蛇形布局，这个设计不是为了美观，是为了增大和土壤基质的接触面积，保证水分检测的电容值采集稳定，建模时完全还原了覆铜走线的轮廓位置，做仿真验证的时候可以直接提取接触面做电场分布仿真，不用重新绘制检测极片。

　　安装孔位是这类传感板最容易出错的地方，建模时对照实物校准了两个安装孔的中心距、孔径大小，孔位周围的阻焊层开窗范围也做了还原，实际组装时如果需要把传感板固定在安装支架上，用对应规格的尼龙螺丝固定即可，不能用金属螺丝过长穿透板件，不然会触碰检测极片干扰检测信号。板件的整体厚度是标准PCB厚度，边缘的倒角、尖头位置的圆弧过渡都和实物一致，插入土壤时不会因为棱角过于尖锐刮伤种植根系，也能减少插入时的阻力。

　　很多工程师做这类项目建模时容易忽略接插件的突出高度，这次建模把尾部接插件高出PCB板面的尺寸做了精准还原，做防护外壳的时候，要给接插件位置留出足够的容纳空间，同时在接口位置做防水挡边，避免浇水时水流顺着排线渗入接口造成接触不良。板件上的各个元件高度、位置都按照实物布局还原，做结构干涉检查的时候，可以直接把这个模型导入装配体，和主控板、固定支架、外壳做配合验证，不用再单独搭建简化模型占位。

　　从功能特性来说，这个传感器是通过电容变化来检测土壤体积含水量，相比传统的电阻式检测方案，不容易被土壤电解腐蚀，使用寿命更长，对应的结构设计上，检测极片表面没有裸露的电阻镀层，整个探针区的绿油覆盖层厚度均匀，建模时也还原了这个表层的厚度尺寸，做密封防护设计的时候可以参考这个厚度选择合适的防护涂层，不会因为涂层过厚影响检测灵敏度。另外板载的信号处理电路已经做了校准，输出的数字信号可以直接通过I2C接口读取，不需要额外搭建信号调理电路，对应的结构设计上不需要额外预留调理电路的安装空间，整个传感部件的集成度很高，适合做紧凑型的监测节点。

　　在做配套结构设计的时候还要注意，探针部分不能长期浸泡在积水里，所以安装位置要避开种植盆的底部积水层，建模时给出的探针长度刚好对应浅层根系的活动层深度，安装时让探针尖头位置处在根系集中分布的土层即可，既能准确检测根系周边的水分含量，也不会因为位置过深接触积水。板件的整体宽度控制得比较窄，插入土壤时不会对根系造成大面积的损伤，适合在小型盆栽、育苗盘这类种植密度比较高的场景使用，相邻两个传感器的安装间距不用留太大，不会互相干扰检测信号。
