ESP32-WROVER核心Wemos D32 Pro开发板

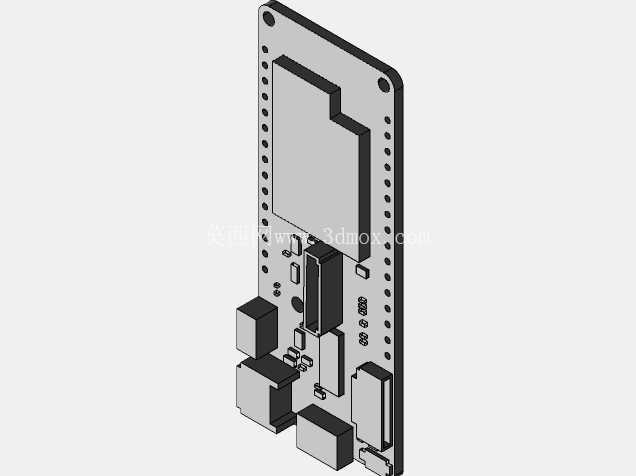

　　在物联网终端、小型自动化设备控制节点以及教学实验平台的结构设计中，核心控制板的三维外形还原直接决定了外壳开孔、内部堆叠与接插件避让的准确性。这块基于ESP32-WROVER模组的Wemos Lolin D32 Pro开发板，正是面向这类场景做的一比一结构建模，重点还原了PCB本体、板载模组、两侧排针以及Micro USB接口等关键实体的空间位置。

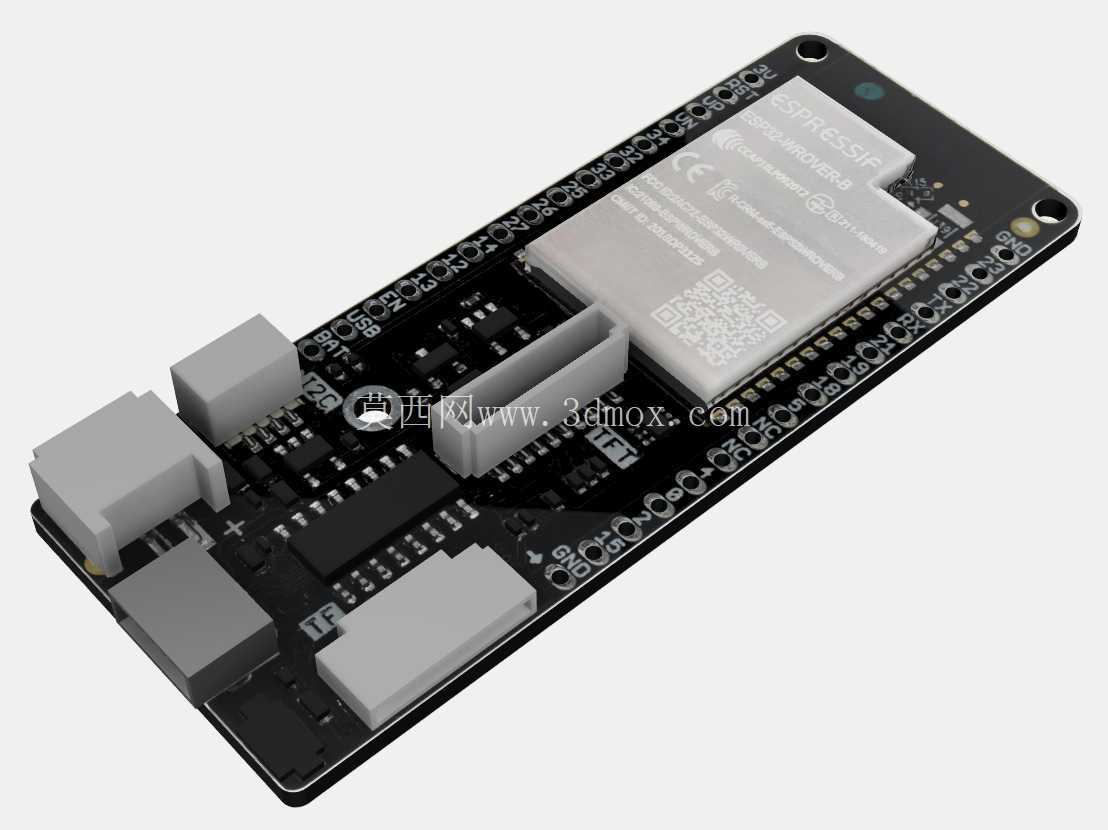

　　从实际用途看，这类开发板常被嵌入到传感器采集盒、小型执行器控制端、桌面智能装置里，承担WiFi与蓝牙无线通信、数据处理和外设驱动。建模时最先要锁定的是PCB的长条形轮廓与四角安装孔，板上四个角的通孔用于铜柱或螺丝固定，孔位间距和板边距离必须严格对应实物，否则外壳装配时会出现干涉。板身中部偏上的金属屏蔽罩模组是最高的凸起之一，它覆盖了ESP32-WROVER核心，顶面印有标识与二维码区域，建模时将其处理为带圆角的矩形金属块，高度明显高于周边贴片元件，这一高度差在做外壳内腔高度校核时是关键约束。

　　板卡左侧布置了Micro USB接口，接口的金属外壳开口朝向板边，旁边搭配两个灰色的实体按键与若干接口座，这些元件在三维里都按真实高度做出阶梯状分布；右侧及板边则是两排双排排针，针座沿长边延伸，排针上方的塑料座与金属针脚需要分别体现，针脚伸出板面的高度会影响上方盖板或叠加模块的预留间隙。板面还散布着电容、电阻、芯片、晶振等大量贴片元件，虽然单个体积小，但在密集区域叠加后的最高轮廓不能忽略，尤其是模组周边的电感与稳压芯片，往往决定了局部净空。

　　设计思路上，这块板延续了D32系列兼容面包板与标准外壳的布局，把通信模组放在中央以减少天线遮挡，把接口集中在一端便于线缆引出，把排针沿两侧排布方便插接杜邦线或底座。建模过程中需要反复核对的安装边界包括：USB接口端面到板边的齐平关系，保证外壳开口能对准插拔；按键顶面相对PCB的高度，决定外壳按钮的行程；排针外侧到板边的距离，影响侧壁开槽宽度。对于要把它装进定制壳体的工程师而言，这个模型可以直接用于干涉检查——把外壳、电池、传感器支架装配进来后，就能直观看到屏蔽罩是否顶到内壁、USB插头能否完全插入、排针上的连接线是否会被盖板压到。

　　在无线信号方面，模组天线区域通常位于板端，建模时保留了该区域不被高元件遮挡的布局特征，这也提醒结构设计时不要在天线正上方覆盖金属件。整体外形呈细长矩形，板厚按标准PCB厚度处理，四角做了安装孔与圆角过渡，元件高度从板面逐级抬升到模组顶部，形成清晰的高度层次。通过这样的实体还原，结构工程师无需拿到实物就能完成腔体设计、固定柱定位和接口开孔，电子工程师也能据此评估接插件插拔空间与散热间隙，让开发板从裸板到成品设备的集成过程少走装配返工的弯路。
