车用铅酸启动蓄电池三维结构造型

　　这款12V铅酸启动蓄电池的三维结构造型，还原了商用车、轻型卡车以及小型离网太阳能储能场景中最常见的富液式铅酸电瓶外观与装配特征，建模过程没有刻意做艺术化夸张，所有结构特征都围绕实车安装、运维操作和周边部件干涉校核来搭建，可直接用于整车动力舱布局、车载电源系统装配演示、维修实训教具开发以及储能站配套部件选型参考。

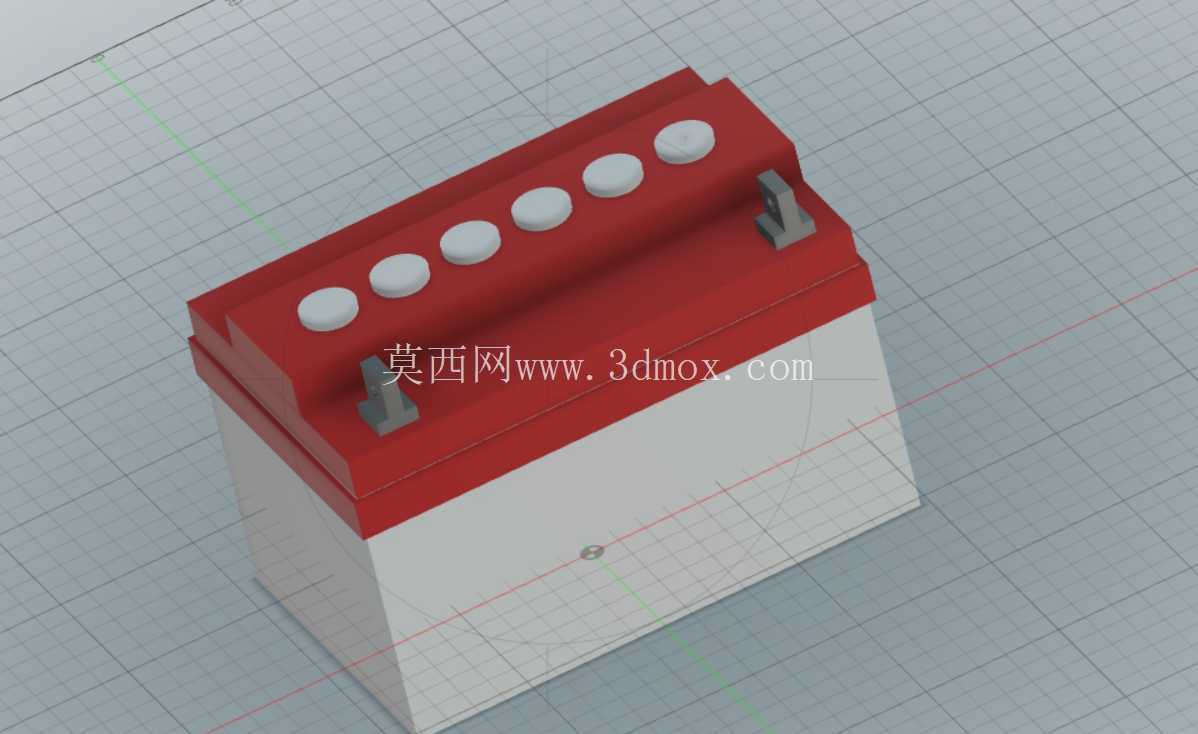

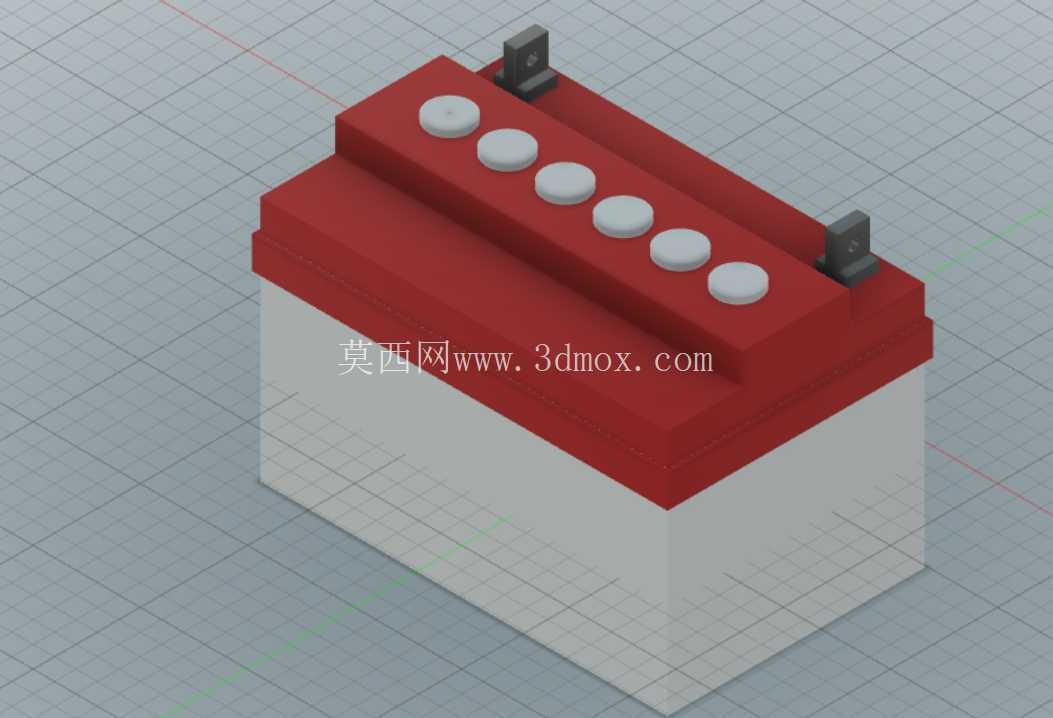

　　从整车布置的实际需求来看，这类电瓶最常出现在燃油商用车的发动机舱侧边、车架外侧电瓶托架，或是小型离网光伏电站的储能柜内部，核心作用是在发动机启动瞬间输出大电流，带动起动机完成曲轴拖动，同时在发电机怠速输出不足、车载附属电器短时过载时承担电压缓冲与补能作用。建模时首先确定的是本体的长方体主体轮廓：下半部分为半透明质感的储电槽体，对应实际产品中容纳极板组、稀硫酸电解液的PP注塑外壳，槽体侧壁预留的拔模斜度、底部加强棱结构都做了还原，方便在整车装配校核时确认电瓶托架的承托边界，避免托架支撑边与壳体底部圆角、侧壁加强筋出现硬干涉。上半部分的红色顶盖是整个结构的特征核心，顶盖与槽体采用热封合的装配形式，建模时保留了顶盖边缘高出槽体的封合凸边，这个凸边在实车装配中既是密封结构的一部分，也能作为电瓶提拿、防尘罩包覆的定位参考。

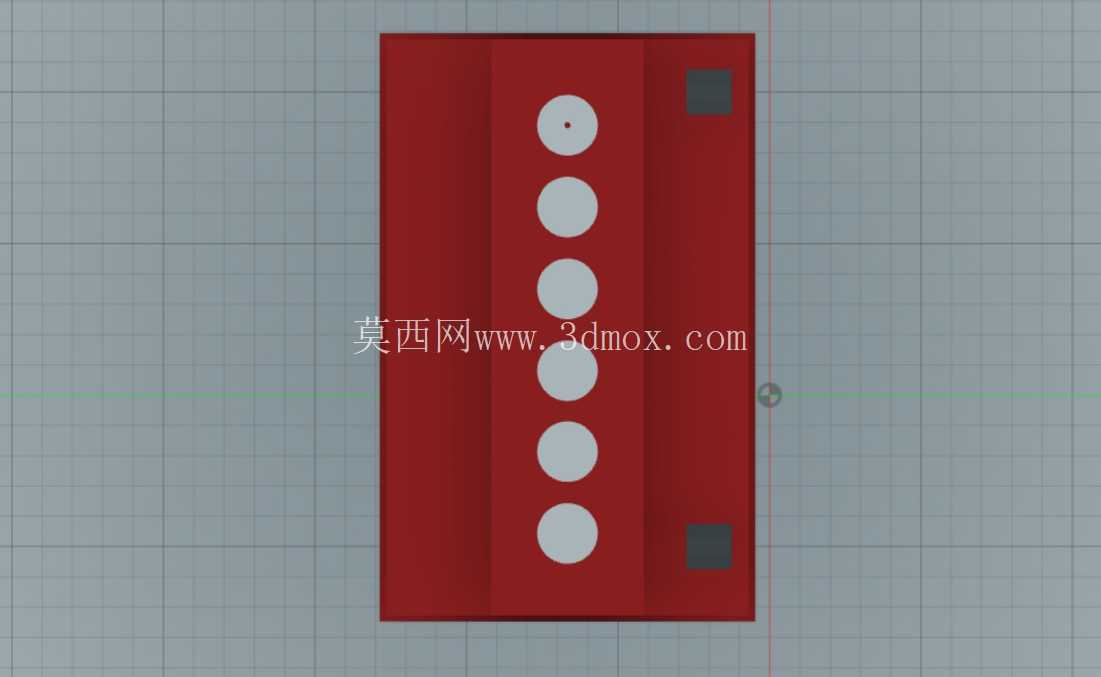

　　顶盖顶面的结构完全按照富液式电瓶的运维逻辑排布：沿顶面长度方向一字排列的六个圆形注液盖，对应铅酸蓄电池内部六个串联的2V单格，每个注液盖都做了防滑滚花边缘与顶面下沉定位槽，还原实际使用中拧开盖子补充蒸馏水、检查电解液液位的操作结构，注液盖的排布间距严格参照真实电瓶的单格分隔位置，不会出现单格对应错位的结构错误。顶盖长度方向的两端分别设置了凸起的铅极柱安装座，座体上嵌装的方形接线端子带有接线孔位，建模时区分了正负极端子的安装高度与周边避让空间——在实车布线场景中，正极端子需要预留电瓶夹紧固空间、绝缘护套包覆空间，以及粗径启动电缆的弯曲半径，端子周边的顶盖凸起挡边也做了还原，避免工具意外搭接正负极造成短路风险。

　　安装边界的处理是这类车载部件建模的重点，本体的长宽高比例参照常规12V车用启动电瓶的通用尺寸设定，壳体底部的平直支撑面完全贴合标准电瓶托架的安装平面，壳体四周预留了电瓶固定压条的安装空间：整车装配时通常会用两根金属压条横跨电瓶顶盖，通过托架侧边的挂钩螺栓拉紧，将电瓶牢牢压在托架上，避免车辆颠簸时电瓶移位、端子拉扯线缆，建模时顶盖两侧预留的压条避让间隙、端子与压条之间的安全绝缘距离都经过核对，不会出现压条装配后直接摩擦端子、挤压注液盖的问题。对于太阳能离网站点的使用场景，这类电瓶通常会成组摆放在储能柜的层架上，模型的壳体外形尺寸也适配标准储能层架的单元间隔，相邻电瓶之间预留的通风间隙可以避免充电过程中析出的氢气积聚，也方便运维人员逐个检查端子温升、电解液液位。

　　结构细节上，模型没有省略壳体侧面的液位观察区对应的视觉特征，半透明的槽体材质可以直观展示内部电解液的大致液位高度，和实车外壳上的液位上下刻度线功能对应，运维人员不需要拆开顶盖就能判断是否需要补充蒸馏水。顶盖表面的轻微防滑纹理、端子座的倒角过渡、壳体所有棱角的圆角处理都按照注塑件的工艺特征搭建，没有出现尖锐直角、壁厚突变这类不符合实际生产工艺的结构。在整车动力舱的干涉校核场景中，这个模型可以直接导入整车装配环境，核对电瓶与周边发动机缸体、线束总成、保险盒、空气滤清器外壳的间隙，尤其是端子位置与周边金属部件的绝缘安全距离，以及电瓶拆装时的取出路径——日常维修中电瓶需要垂直向上从托架取出，模型的外轮廓尺寸可以提前模拟取出过程中会不会被上方的机舱横梁、管路接头阻挡，提前在结构设计阶段调整机舱布局。

　　不同于免维护电瓶的全密封顶盖，这款富液式电瓶的六个可开启注液盖是核心识别特征，建模时每个注液盖都做了独立的装配关系，可单独拆分展示内部的单格注液口结构，在维修实训场景中可以演示电解液加注、单格电压检测的操作流程；端子部分的结构也可拆分，展示铅极柱与连接条的串联逻辑，帮助初学者理解六个2V单格串联输出12V电压的基本原理。整个模型的结构重心落在实装实用性上，没有添加无关的装饰特征，所有凸起、凹槽、平面都对应实际产品的生产、装配、运维环节的真实需求，既能作为车载电源系统的布局参考件，也能作为汽配产品展示、职业院校汽修专业的教学演示载体。
