工业人机界面触控操作终端三维设计

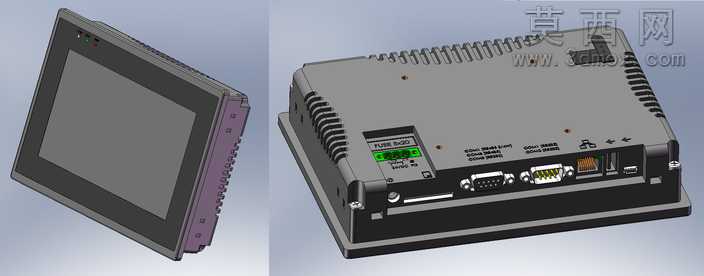

本作品为工业级人机界面触控操作终端的三维建模设计，整体采用工业设备常用的方正嵌入式造型，建模过程严格遵循工业触控终端的实际尺寸比例，对设备的外观结构与接口布局进行了1:1的精准还原。建模阶段首先搭建设备的整体轮廓框架，区分前面板触控显示区域与后侧壳体的结构分界，前面板预留了标准尺寸的显示屏安装位，边缘做了适配嵌入式安装的窄边倒角处理，侧边壳体还原了工业设备常见的紫色氧化表层质感，对壳体边缘的拼接缝隙、固定点位都做了精细化的建模处理，避免出现结构穿模、比例失调的问题。后侧壳体部分重点还原了工业HMI的散热结构与接口布局，顶部的条状散热鳍片按照实际散热需求的排布规律逐片建模，鳍片的间距、厚度都参考真实工控设备的散热设计参数，保证结构合理性；后侧接口区域依次还原了电源接口、串行通讯接口、以太网接口等常用工控接口的结构形态，每个接口的针脚定义位、固定卡扣结构都做了细致刻画，同时还原了设备后侧的参数标识铭牌、状态指示灯位、固定安装孔位等细节结构。材质渲染阶段，前面板触控屏幕采用哑光防眩光的玻璃材质，调整材质的反射率与粗糙度参数，模拟工业触控屏防反光的实际视觉效果；壳体部分采用硬质工程塑料材质，后侧壳体做磨砂哑光的表面处理，还原工控设备耐刮耐磨的外壳质感，接口部分的金属引脚做金属光泽材质处理，散热鳍片部分调整材质的明暗层次，突出结构的立体感。设计思路围绕工业现场的实际使用需求展开，整体造型兼顾嵌入式安装的适配性与操作的便捷性，结构布局符合工控设备的设计规范，所有接口位置、散热结构的排布都参考真实同类型设备的成熟设计方案，既保证三维模型的视觉还原度，也确保结构逻辑符合工业产品的设计原理，可用于工控设备配套方案的展示、工业场景的三维布局搭建等场景。
