剖分式直立轴承支撑座装配结构

　　这套直立式轴承支撑座主要用于旋转轴系的径向承载与位置约束，常见于输送线驱动端、小型减速机输入输出端、风机主轴支承、实验台架以及通用设备的传动轴布置中。它的核心任务并不是单纯“托住轴”，而是在设备运行过程中把轴和轴承所承受的径向载荷稳定传递到机架或基础上，同时限制轴系在垂直和水平方向上的不必要位移，保证旋转中心与传动件之间保持可靠同轴关系。

　　从结构上看，模型采用分体式轴承盖与底座组合形式，轴承容纳区域由下半座体和上盖共同围成，便于轴承装入、检修和更换。相比整体式座孔，剖分结构在装配时不必让轴承从轴端长距离穿过，尤其适合轴上已经安装齿轮、带轮、联轴器等零件的场合。维护时拆开上盖即可检查轴承外圈、润滑状态和配合间隙，能明显减少现场拆装工作量。

　　座体底部设置带安装孔的支承底板，孔位分布在底板两端，用于通过螺栓将整个组件固定在设备机架、焊接底座或加工平台上。底板与上部承托结构之间形成加强过渡，避免承载区域因悬臂或弯矩产生局部刚度不足。模型中底板下方还体现了减重与避让空间，这类设计在铸造或焊接支座中较常见：既减少材料占用，也为螺栓头部、垫圈、焊接空间或相邻零件留出操作边界。实际选型时需要关注底板长度、宽度、安装孔中心距以及孔径，这些尺寸直接决定支座能否落到现有机架面上；若孔距与基础不匹配，往往需要重新设计过渡底板，而不能简单现场扩孔，否则会削弱连接区域。

　　轴承孔是整个零件的功能中心。孔轴线应与底面安装基准保持规定的平行度或高度关系，具体取决于轴系布置方式。若用于水平轴支承，孔中心高度决定轴中心线到安装面的距离；若与联轴器、齿轮箱或电机输出轴配对，该高度会影响同轴度调整余量。工程设计中通常先确定轴径、轴承外径和宽度，再反推座孔直径、轴承室长度、挡肩位置以及端盖或密封件空间。轴承外圈与座孔之间多采用过渡配合，既要保证外圈定位，又要避免过盈过大造成装配困难或轴承游隙被压缩。

　　上盖通过紧固件与底座连接，模型顶部可见螺栓连接区域。该处设计需要保证结合面有足够接触压力，使轴承外圈在承载时不发生松动或转动。螺栓数量、规格和布置间距应结合轴承外径、载荷方向和冲击程度确定。对于载荷方向稳定、振动较小的场合，较小预紧力即可满足定位；对于破碎机、振动输送设备等冲击工况，则需要提高螺栓等级，并考虑防松垫圈、螺纹胶或防松螺母。结合面附近不宜布置过多薄弱凸台，否则在反复载荷下容易出现应力集中。

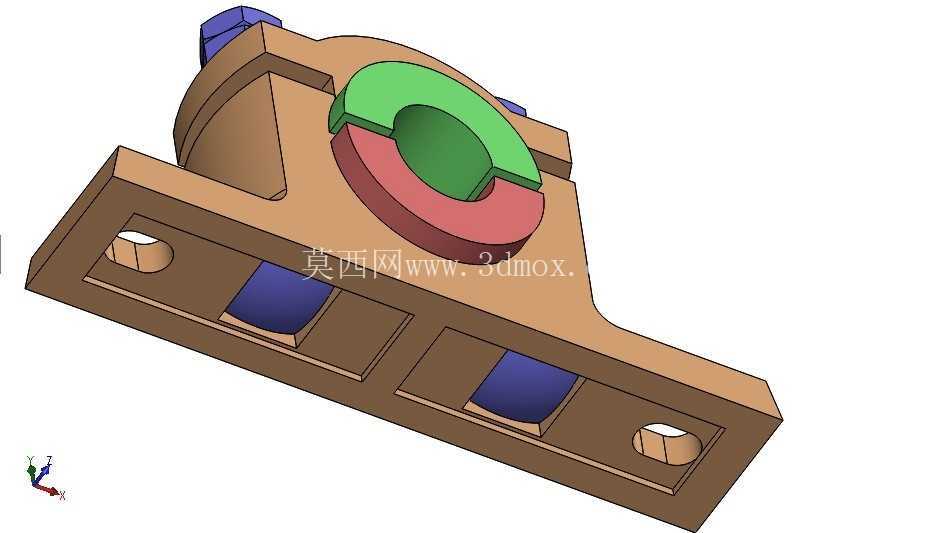

　　模型中不同颜色区域对应装配关系中的多个零件：底座承担主要支承和安装功能，上盖用于压紧轴承外圈，中部环形零件体现轴承或衬套安装位置，彩色轴套区域则用于表达轴孔与回转件的配合关系。这种分色表达有助于在三维评审中快速识别零件边界，也方便检查装配干涉。结构设计时应重点核对轴承装入后轴向是否有定位面、内圈是否与轴肩贴合、外圈是否被端盖或压盖有效约束，以及润滑脂腔是否留有合理空间。

　　在实际应用中，轴承座不仅承受静载，还会受到带传动张紧力、齿轮啮合力、联轴器不对中引起的附加载荷以及设备启停冲击。因此支座材料和成形方式需要根据工况选择。普通轻载场合可采用铸铁座体，利用其减振性和较好的铸造性能；焊接钢板座适合单件或小批量设备，制造成本低、改型快；重载或高刚性场合则可增加肋板、加厚底板并提高轴承孔周围壁厚。模型呈现的外形具有明显加强轮廓，适合在中等载荷的通用传动装置中使用。

　　安装边界方面，除了底板孔位，还需预留轴承盖拆装空间、螺栓扳手空间、轴伸端与联轴器间距以及润滑维护空间。若支座靠近机架侧板或防护罩，应保证上盖螺栓能够垂直装入并拧紧；若采用油脂润滑，还要考虑是否需要油嘴、排脂通道或密封端盖。轴中心高度不能孤立确定，必须与电机、减速器、带轮或链轮中心高联动校核。中心高偏差过大时，即使螺栓能够安装，也会在联轴器处形成角度不对中或平行不对中，长期运行会导致轴承发热、密封失效和轴疲劳。

　　建模时可按“安装基准—轴承室—剖分面—底板孔—加强结构—紧固件”的顺序建立参数关系，使孔距、中心高、座孔直径和底板厚度能够随轴承型号调整。对于系列化设计，这种参数化思路有利于快速生成不同轴径规格的支座，并在工程图中自动保持剖视图、尺寸标注和明细分项一致。装配模型还应检查螺栓长度是否穿透合理、垫圈是否与沉孔或凸台干涉、上盖开启后轴承能否沿径向取出，以及底板孔边到外缘的距离是否满足最小壁厚要求。

　　总体来看，该结构围绕轴系支承这一明确功能展开，外形虽然不复杂，但涉及轴承配合、载荷传递、安装定位和维护拆装等多个工程要点。设计时不能只关注外观造型，而应把轴承型号、轴中心高、底板连接尺寸、螺栓强度和现场维护空间作为约束条件统一考虑，才能使支座在设备中长期稳定工作。
