Qwiic十字多端口扩展转接板结构

　　该模型对应一块十字形Qwiic多端口转接PCB，主要用于小型电子实验平台、机器人传感网络、教学验证装置以及嵌入式控制系统中的I2C总线扩展。实际使用时，主控板通过一个Qwiic接口接入，转接板再向多个方向分出相同协议的连接端口，使距离传感器、环境传感器、OLED显示模块、IMU模块、舵机驱动板等外设能够并联在同一总线上。相比逐根杜邦线连接SDA、SCL、3.3V和GND，这种转接方式减少了接线错误，也让样机内部走线更加规整。

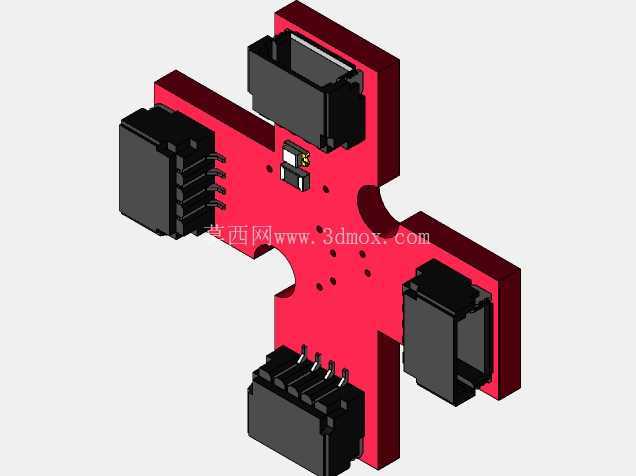

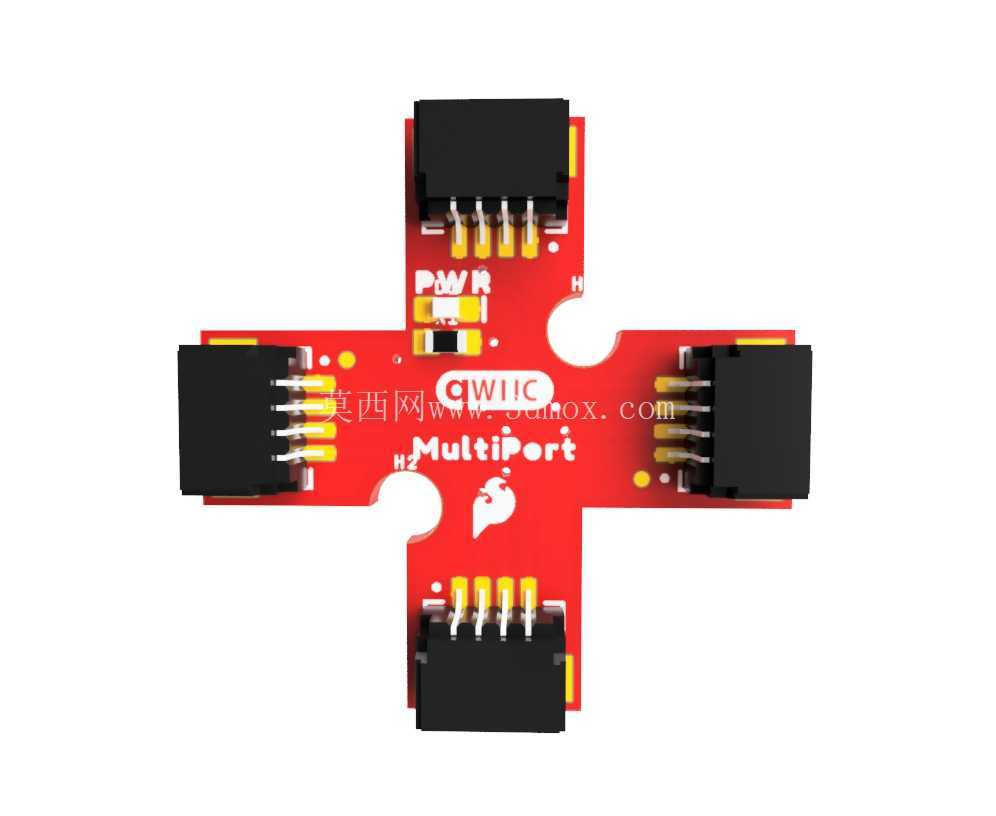

　　从结构上看，板件采用十字对称布局，四个方向均布置黑色连接器，中心区域承载丝印、焊盘和定位开孔。连接器朝外安装，插头可从四个方向接入，适合在堆叠模块之间充当集线节点。板边的圆形缺口用于避让安装柱或扎带，在紧凑装配空间中可通过铜柱、螺钉或双面固定座固定。建模时需要重点还原PCB厚度、连接器本体高度、金属触点位置、板边轮廓以及四个端口之间的相对角度；这些细节直接影响干涉检查和线束走向判断。

　　设计思路上，该板并不承担复杂电路运算，而是以物理连接和总线分路为核心。十字形态使各接口之间保持较均匀的间距，插拔时手部操作空间充足，也能避免多根线缆从同一侧拥挤引出。端口采用极性化连接器，防呆特征可以降低反插风险。板上电源与信号走线围绕中心向四端展开，工程应用中需注意外设总电流、上拉电阻叠加以及总线电容对通信稳定性的影响；在长距离或多节点布置时，端口位置和线缆长度应结合整机结构提前规划。

　　外形边界方面，模型的最大占用范围由十字板翼和连接器端部共同决定，高度方向则主要由黑色插座构成。进行机柜、小车底盘或传感器支架设计时，不能只按PCB平面轮廓预留空间，还应为插头外壳、线缆弯曲半径和手指插拔区域留出余量。若安装在移动机器人内部，转接板宜远离金属壳体锐边，并通过支撑柱保持板面稳定，防止振动导致连接器松脱。

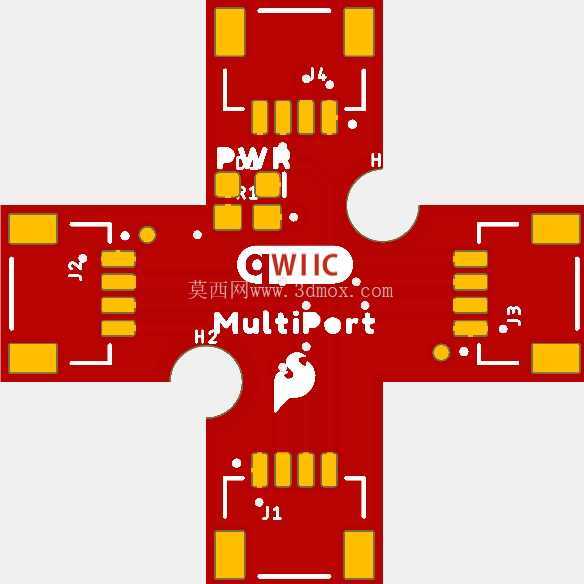

　　在三维装配中，该类模块常作为电气架构验证件使用：先确定主控与各传感器的安装点位，再利用转接板模型检查Qwiic线缆是否能够自然连接，线缆是否与电机、轮轴、电池或框架型材发生摩擦。十字板适合放在设备中部，使四个分支分别通往前、后、左、右传感器；也可固定在上层板下方，作为显示模块与环境检测模块的中转节点。对于教学实验箱，板面清晰的Qwiic和Multiport丝印有助于识别总线方向，便于快速搭建演示回路。

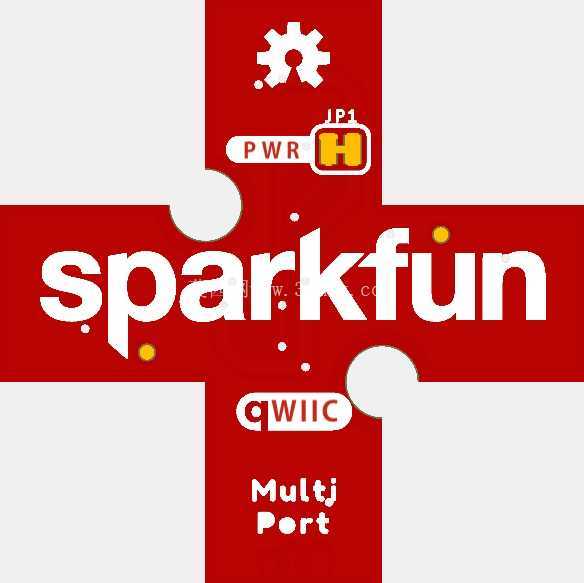

　　建模表达应兼顾电子件外观与机械装配关系。PCB基材可按薄板实体处理，红色阻焊层、白色丝印、金色焊盘和黑色连接器通过材质区分；连接器内的金属弹片不必全部做成可动零件，但在外观模型中应保留触点排列，以体现接口规格。中心开孔和板边缺口需要按真实安装关系建模，避免在装配体中出现螺钉无法穿过或铜柱位置冲突的问题。

　　该转接结构的价值在于把零散的I2C外设连接转化为可预判的模块化布局。结构工程师在整机设计阶段引入此类模型，可以同步完成电气节点布置、线缆长度估算、维护拆装路径检查和安装空间校核；对于需要频繁更换传感器的原型设备，多端口扩展板能够缩短重构周期，也让后期故障排查更加直观。
