一体化集成式预制泵站三维设计作品

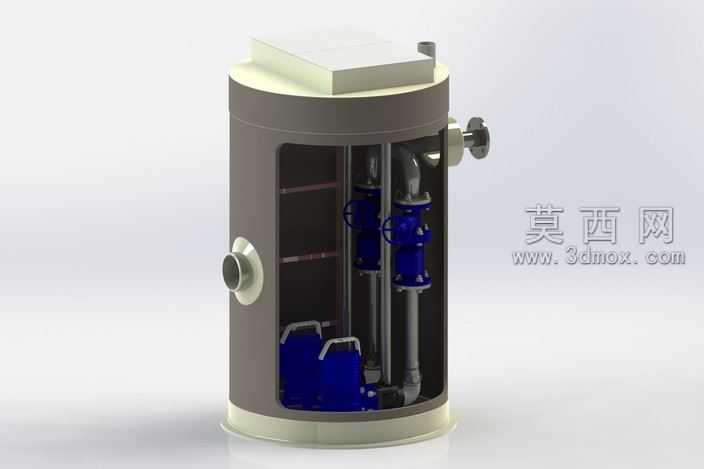

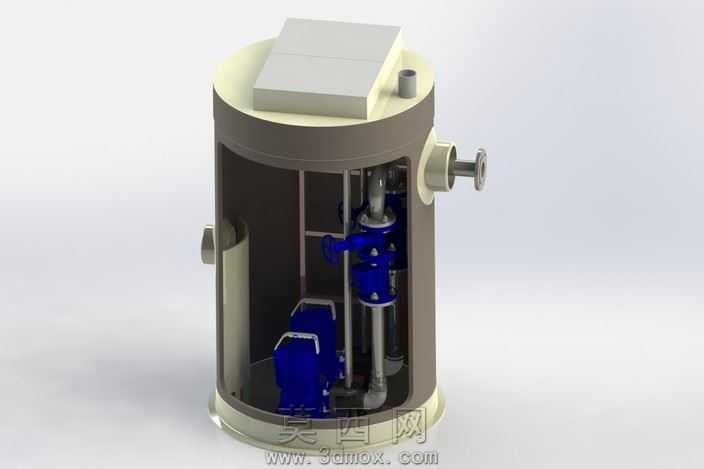

本作品为一体化集成式预制泵站的三维建模设计成果，整体采用立式圆柱形筒体结构作为主体承载框架，建模阶段首先对筒体的内外轮廓进行参数化绘制，精准控制筒体的直径、高度以及侧壁预留的进出水口法兰接口尺寸，保证各接口的位置公差符合实际工程安装要求。筒体顶部设置凸起的设备检修舱盖结构，建模时对舱盖的边缘倒角、密封槽结构进行了细节还原，兼顾结构强度与密封性能的设计表达。筒体正面开设透明观察视窗，视窗边框采用圆角过渡设计，既保证视觉上的美观度，也还原了实际产品中视窗的安装固定结构。筒体内部的管路系统采用模块化建模思路，分别对进水导流管路、立式输水管道、弯头连接件、法兰对接结构进行独立建模后装配，管路的走向严格遵循流体输送的阻力优化原则，减少不必要的弯折以降低流体输送损耗。内部集成的两台潜水排污泵采用细节化建模，还原了泵体的电机外壳、提拉手把、进水滤网、出水法兰等结构，泵体与管路之间通过蓝色的法兰阀门组件连接，阀门的手轮、阀体加强筋、连接螺栓等细节都进行了精细化建模，清晰展示阀门的通断控制结构。材质渲染阶段，筒体外部主体采用哑光浅灰色金属材质模拟玻璃钢筒体的质感，顶部舱盖采用米白色哑光工程塑料材质，进出水口的金属接口采用拉丝不锈钢材质，内部管路采用亮面银色金属材质，阀门组件采用深蓝色工程塑料搭配金属螺栓的材质组合，底部基座采用米白色防滑耐磨材质，透明视窗采用高透玻璃材质并添加轻微的反射与折射效果，提升整体渲染的真实感。灯光布置采用多光源组合方案，主光源从斜上方45度角照射，突出筒体的立体轮廓与内部结构的层次感，辅助光源对筒体侧面与底部进行补光，避免暗部细节丢失，背景采用浅灰色渐变背景，将视觉焦点集中在泵站本体结构上。整体设计完整还原了一体化预制泵站的集成化设计思路，将水泵、管路、阀门、筒体、检修结构整合为一个整体单元，清晰展示了该类流体输送设备的内部布局与外部接口特征，可用于产品展示、结构验证以及安装指导等场景。
