Enforcer激光对射车辆门禁继电器模组

　　这套激光触发继电器模组的结构还原，最初是在做园区无人值守道闸改造时接触到的实物，现场旧的红外对射探头在雨雾天频繁误触发，车辆还没驶入感应区就抬杆，或者跟车时漏判，导致道闸砸车，拆换旧件的时候特意把整套收发端、安装支架、出线护套都测绘了一遍，用来做闸机控制回路的干涉校验和安装点位模拟。

　　从实际使用场景来看，这类器件并不只用于车辆大门触发，在仓储物流线的段间联锁、立体车库的车位占用检测、自动化产线的工件到位判定、AGV运行通道的区域防护里都能见到同形态产品。它的核心逻辑是发射端打出定向调制激光束，接收端在光束被遮挡的瞬间输出干接点开关信号，后端继电器直接接入门禁、道闸或者PLC的输入端口，不需要额外放大电路，现场接线时只需要对接电源和信号回路，调试门槛很低。

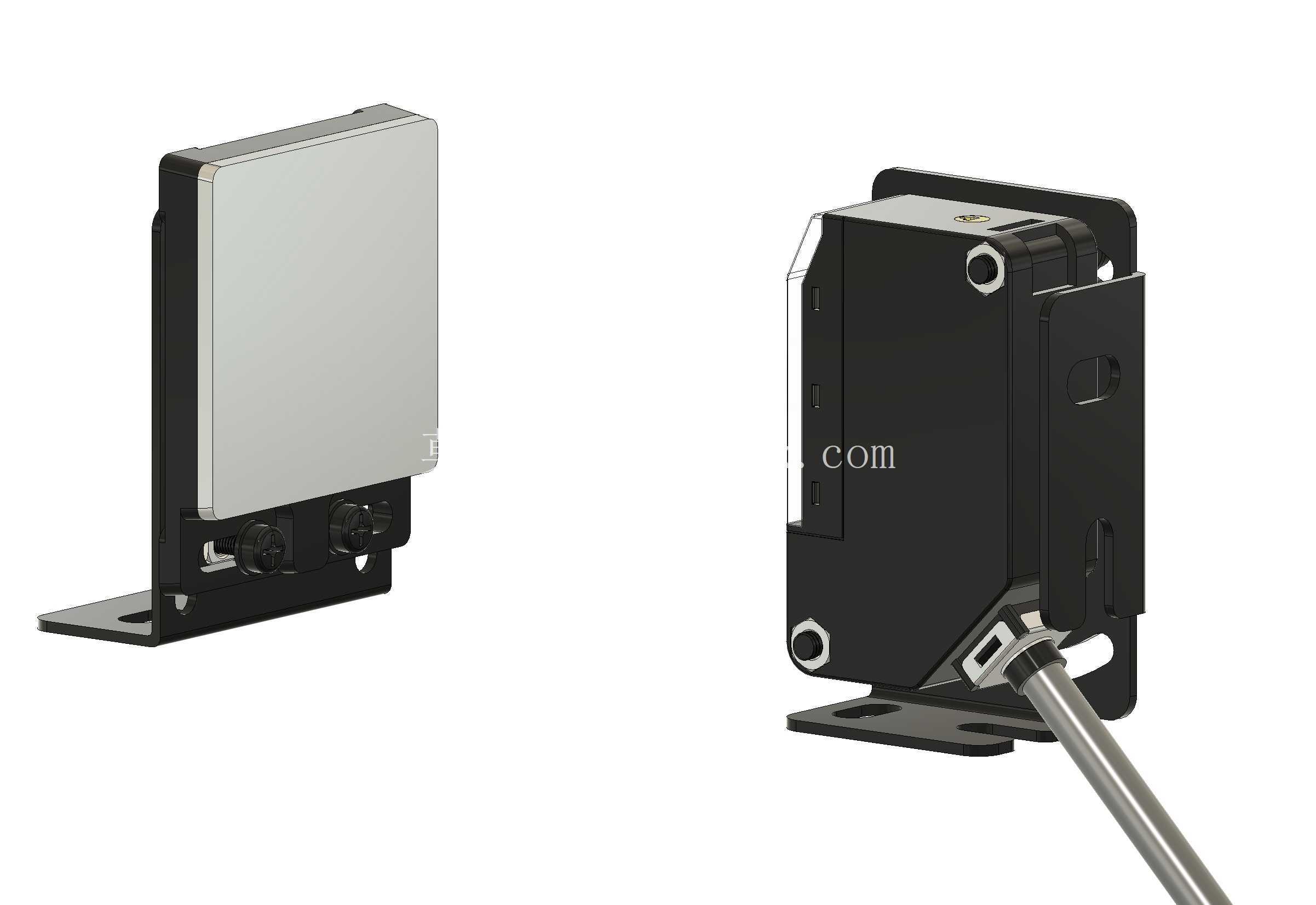

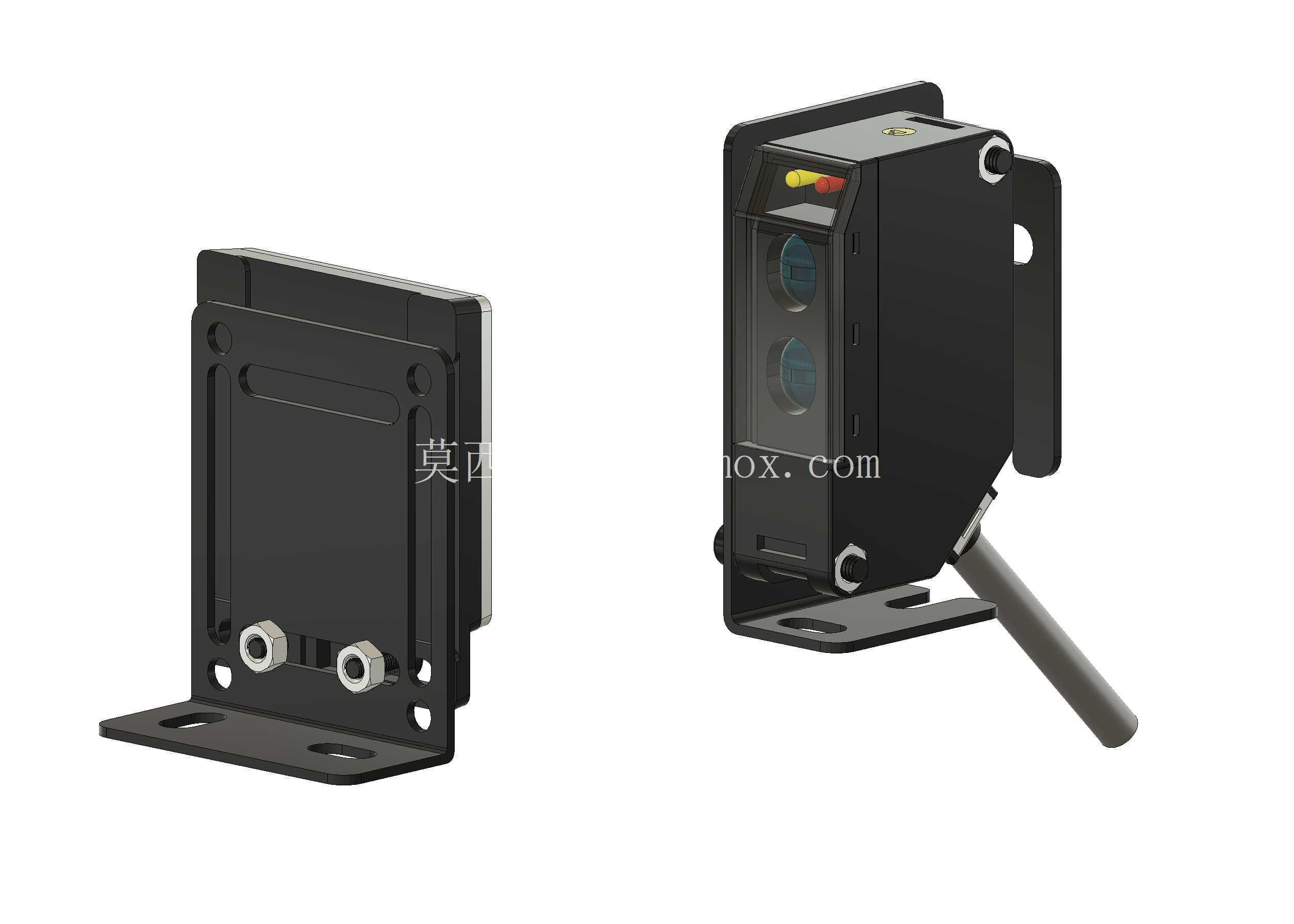

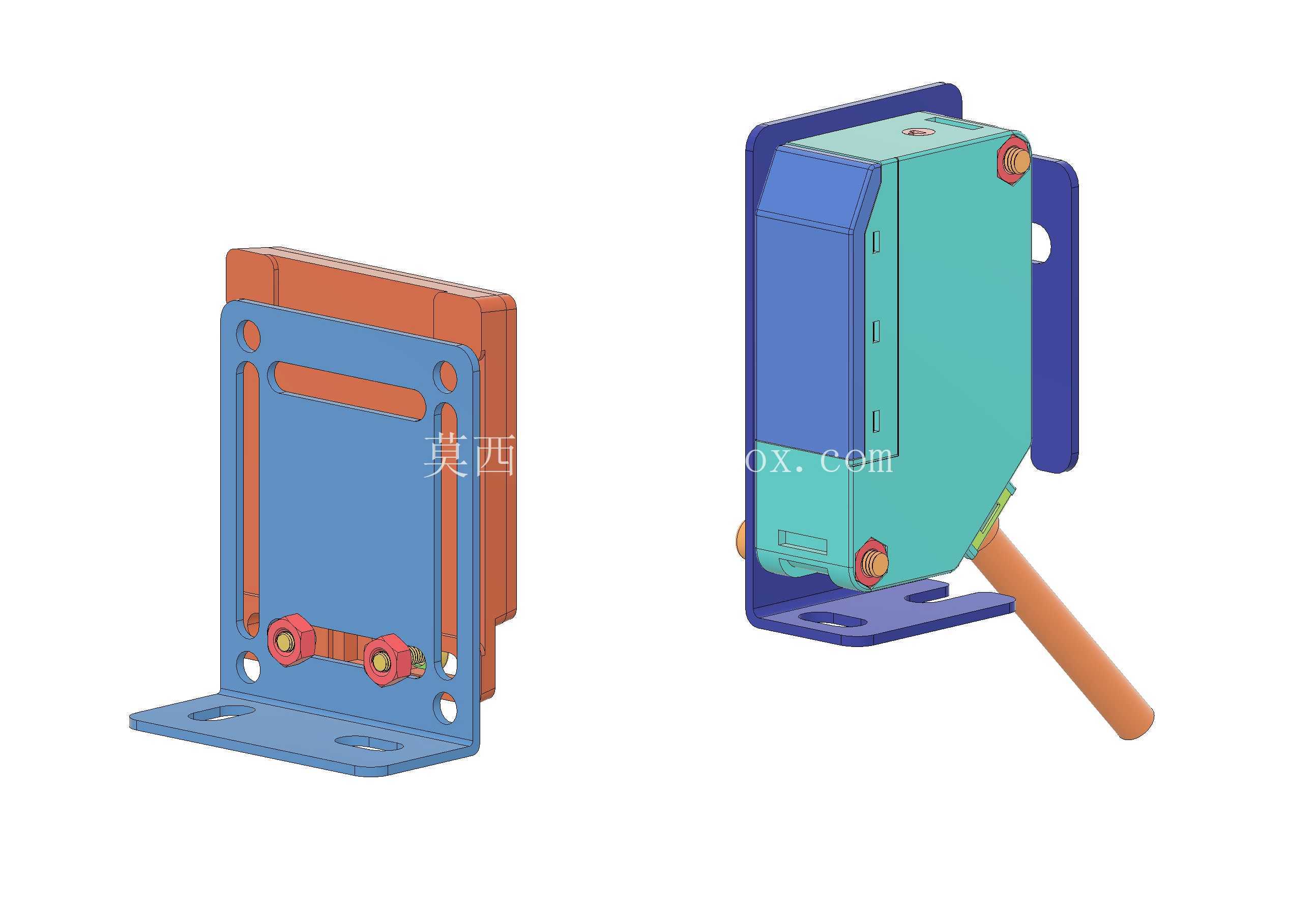

　　结构设计上，主机壳采用方正的黑色阻燃塑壳，正面上下排布两个光学窗口，上方窗口集成状态指示灯，对准调试时不用额外接万用表，肉眼就能判断光束是否对准：正常对通时指示灯为常亮状态，被遮挡时切换状态，安装工人在支架上微调俯仰角度时，站在地面就能确认对位情况，不用两头跑着测电压。壳体侧面预留了安装耳孔，配套的L型冲压支架做了多组腰型孔，水平方向可以左右平移调整光束间距，垂直方向能绕固定轴旋转俯仰角，现场哪怕土建浇筑的道闸基础有十几毫米的位置偏差，也能通过腰型孔余量补偿，不需要重新打孔植筋。

　　建模时需要特别注意几个安装边界：底部出线的护套线缆做了防弯折直角过渡，线缆从壳体下方引出后自然垂落，走线时要预留至少三倍线径的弯曲半径，避免长期开关门震动导致线芯断裂；背板的两个防水电缆接头分别对应电源和信号输出，接头的外螺纹突出壳体背面约8mm，贴墙安装时不能把背板完全压在墙面，要留出接线空间，否则拧紧接头后壳体无法贴平支架；光学窗口的镜面距离壳体前端面有2mm内凹，这个细节是为了避免现场扬尘直接堆积在镜片表面，日常维护时用干布擦拭即可，内凹结构也能减少雨天水流直接挂在镜片上造成光路折射。

　　外形尺寸方面，单台主机的长宽高控制在紧凑型传感器的常规区间，配套支架展开后，底部安装脚的两个固定孔间距适配市面通用的道闸立柱安装孔位，不需要额外做转接板。壳体背部的散热槽虽然浅，但长期在户外暴晒环境下工作时，内部继电器线圈的发热量可以通过塑壳和背部金属衬板散出，建模时不能把散热槽省略，否则做热仿真时会出现温度偏差。

　　做整套闸机布局的时候，把收发两个模组分别装在出入口两侧的立柱上，光束高度调整在车辆底盘以上、轿车车窗以下的区间，既可以避免行人路过时误触发，也能保证摩托车、小汽车驶入时稳定遮挡光束。继电器输出的触点容量可以直接驱动道闸的抬杆回路，不用中间再加小型中间继电器，减少柜内元器件数量，也降低了故障点。在三维装配里模拟安装时，还要预留镜片调节的操作空间，支架前方不能有广告牌、防护栏等遮挡物，后期维护时操作人员不用拆卸整个模组，直接在正面就能完成镜片清洁和角度微调，适配户外长期运行的使用需求。
