低压微型行星齿轮减速直流驱动电机

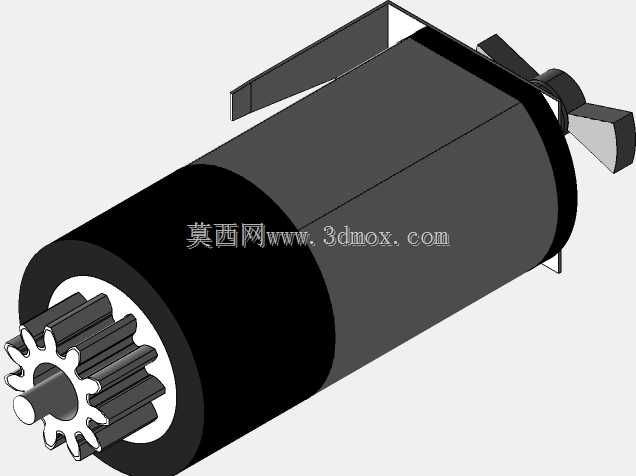

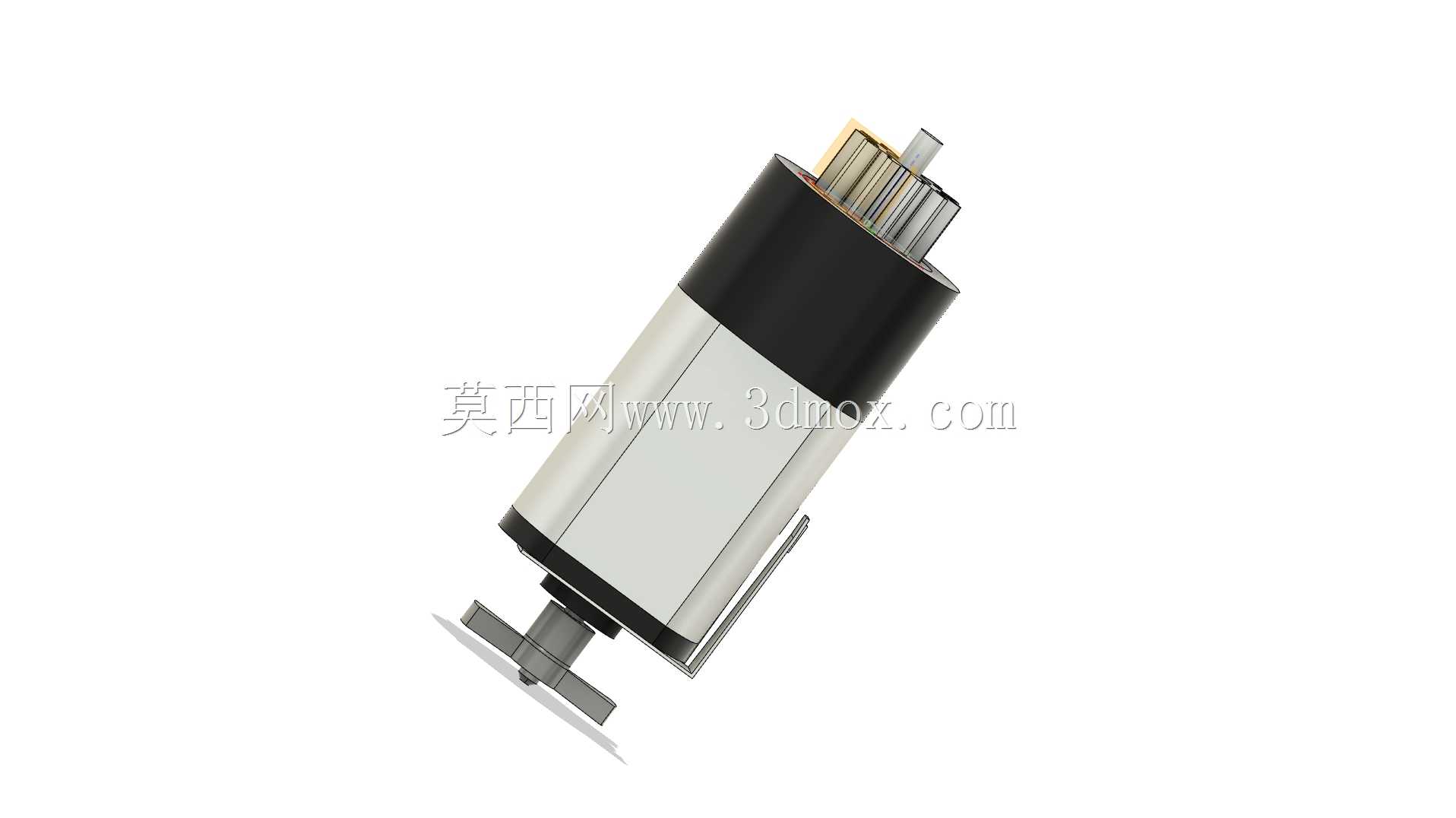

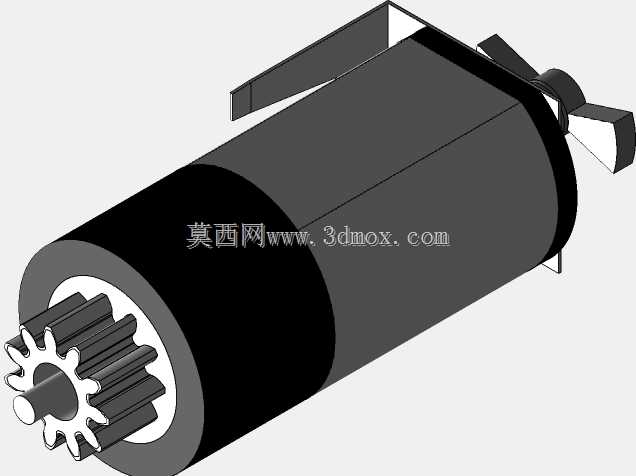

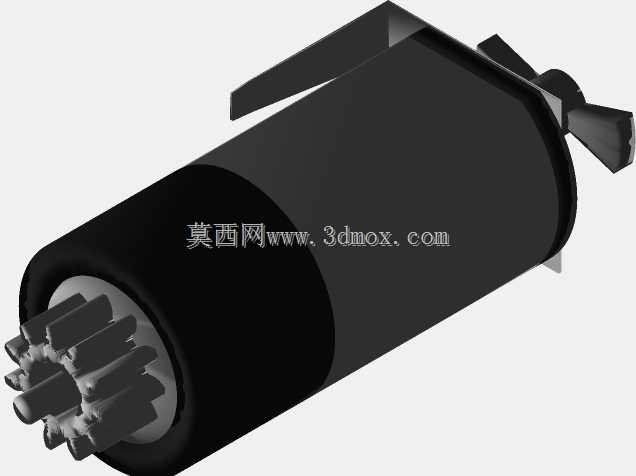

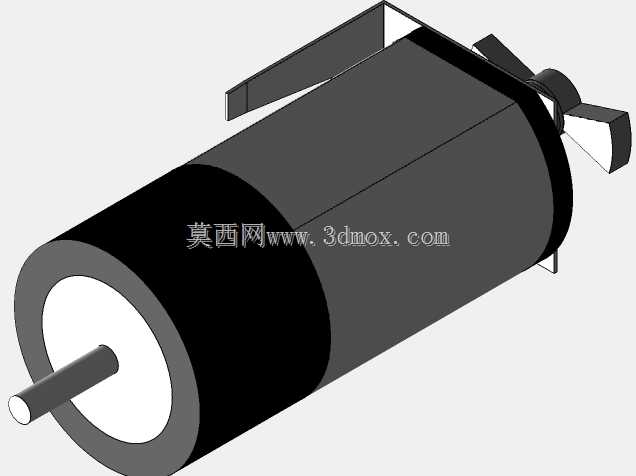

　　电机本体部分采用常规有刷直流结构，适配3V与5V的低压直流供电，可直接对接常见的低压控制电路、小型锂电池供电回路，不需要额外设计高压隔离或者复杂的驱动电路，对于小型教具、桌面小装置、消费类电子传动结构的开发者来说，能大幅简化电路部分的设计工作量。前端的行星减速箱采用多级行星齿轮串联的结构，每一级行星架都作为下一级的动力输入，通过内齿圈固定、太阳轮输入、行星架输出的经典传动结构，在逐级降低输出转速的同时按传动比放大输出扭矩，相比普通的平行轴减速箱，行星结构的传动效率更高，回程间隙更小，运行过程中的噪音控制表现更优，同时多齿轮均分负载的特性也让减速箱能承受更大的瞬时冲击负载，不容易出现打齿损坏的问题。从安装边界来看，电机本体的金属外壳既作为磁路的导磁结构，也承担安装定位的基准面，机身上预留的安装凸耳可以直接通过螺丝固定在设备的安装基座上，不需要额外设计复杂的夹持固定结构，输出轴采用D型切面设计，配合对应的传动轮、摇臂、执行件安装时，可以有效避免传动过程中轴与连接件之间出现打滑空转的问题，不需要额外加工键槽就能传递足够的扭矩，适配小型装置快装快拆的设计需求。在小型自动化执行机构、消费级智能传动装置、桌面级小型设备的动力选型场景中，这类集成行星减速结构的低压直流电机是覆盖极广的核心动力部件，区别于普通直驱直流电机输出扭矩不足、空载转速过高难以直接匹配负载的问题，行星减速结构的加入能在极小的安装空间内完成转速与扭矩的匹配转换，让动力输出特性更贴合末端执行件的实际运行需求。从结构设计逻辑来看，这款电机采用同轴式布局，驱动电机本体与行星减速箱集成在同一轴线上，没有额外的偏置传动结构，整体外形为规整的圆柱形态，能最大程度压缩径向安装占用空间，适配那些安装腔为圆形开孔、对径向尺寸有严格限制的设备场景。在实际应用场景中，这类减速电机常被用于小型智能门锁的锁舌驱动结构，依靠大扭矩低转速的输出特性，能平稳推动锁舌完成伸缩动作，不会因为转速过快导致撞击异响或者结构损坏；在桌面级小型机械臂的关节驱动中，紧凑的同轴结构能让关节布局更紧凑，小体积下的足够扭矩可以带动末端小负载完成多自由度的动作；在儿童编程机器人、入门级STEM教具中，低压供电的特性足够安全，简单的驱动逻辑也能降低入门学习的门槛，稳定的传动表现可以支撑反复的调试运行；除此之外，在小型电动玩具、自动翻盖装置、小型流体泵驱动、桌面云台转动结构中，这类微型行星减速电机都能凭借体积、扭矩、供电特性的平衡优势成为首选动力方案。

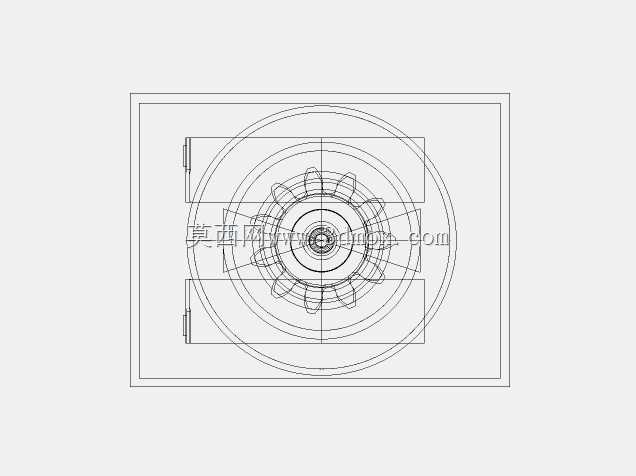

　　设计这类三维模型的时候，需要重点关注几个配合尺寸的精度控制：首先是电机本体与减速箱连接的止口配合尺寸，这个位置的同轴度直接决定了行星齿轮组的运行顺畅度，如果止口偏心会导致齿轮啮合间隙不均，运行时出现卡顿、噪音过大甚至齿轮过早磨损的问题；其次是输出轴的伸出长度与轴径尺寸，需要匹配常用的标准传动件安装尺寸，避免用户选型后出现连接件无法装配的问题；机身上安装凸耳的孔位间距与安装面到输出轴中心的高度尺寸，也要符合常规小型电机的安装规范，能直接替换同规格的其他型号产品，降低用户的设备改造成本；另外减速箱外壳与电机外壳的配合台阶需要做合理的倒角处理，既方便装配时的导向定位，也能避免锐边对装配人员造成划伤。

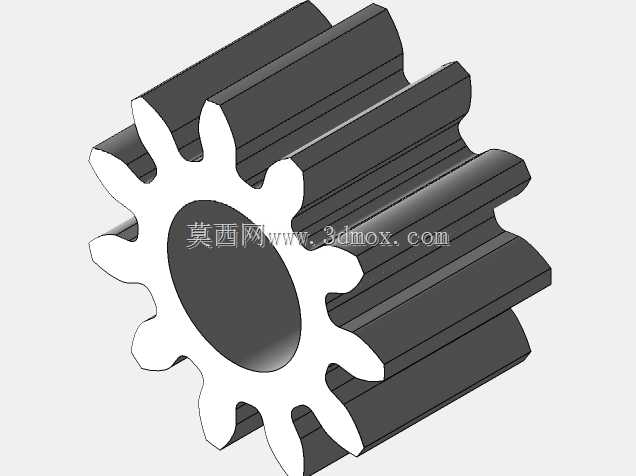

　　从传动特性的设计角度，行星齿轮的模数选择需要匹配输出扭矩的需求，过小的模数会导致齿轮齿根强度不足，承受堵转扭矩时容易断齿，过大的模数则会增大减速箱的径向尺寸，失去微型紧凑的优势；齿轮的材料选择上，通常采用金属齿轮与粉末冶金齿轮搭配的方案，高速级采用金属齿轮承受高转速下的磨损，低速级采用粉末冶金齿轮降低加工成本同时保证足够的强度，平衡使用寿命与生产成本。在实际建模过程中，还要注意电机尾部的电极端子位置与尺寸，端子的间距与伸出长度需要匹配标准的接插件规格，方便用户直接布线连接，不需要额外修改端子结构；电机外壳的表面处理细节、减速箱端盖的压装缝隙、输出轴的表面粗糙度表现，这些细节的还原能让三维模型更贴近真实产品的状态，在做设备装配干涉检查、外观渲染展示的时候能获得更真实的效果。

　　对于结构设计从业者来说，调用这类成熟的标准动力部件模型时，不需要从零开始绘制每个细节结构，只需要确认安装尺寸、输出特性与自身设计的设备匹配，就能直接将模型放入装配体中完成整体布局，大幅缩短设计周期，同时也能避免因为自行建模的尺寸误差导致后续打样时出现装配不匹配的问题。在选型匹配的时候，需要根据末端负载的实际运行转速、需要的输出扭矩、安装空间的尺寸限制来选择对应减速比、对应电压等级的型号，避免出现选型不当导致电机过载烧坏、或者转速不匹配无法实现预期动作的问题，比如用于直线往复推动的结构，就需要选择更低转速更大扭矩的减速比版本，用于连续转动的输送类小结构，则可以选择转速稍高、减速比稍小的版本，平衡运行速度与负载能力。
