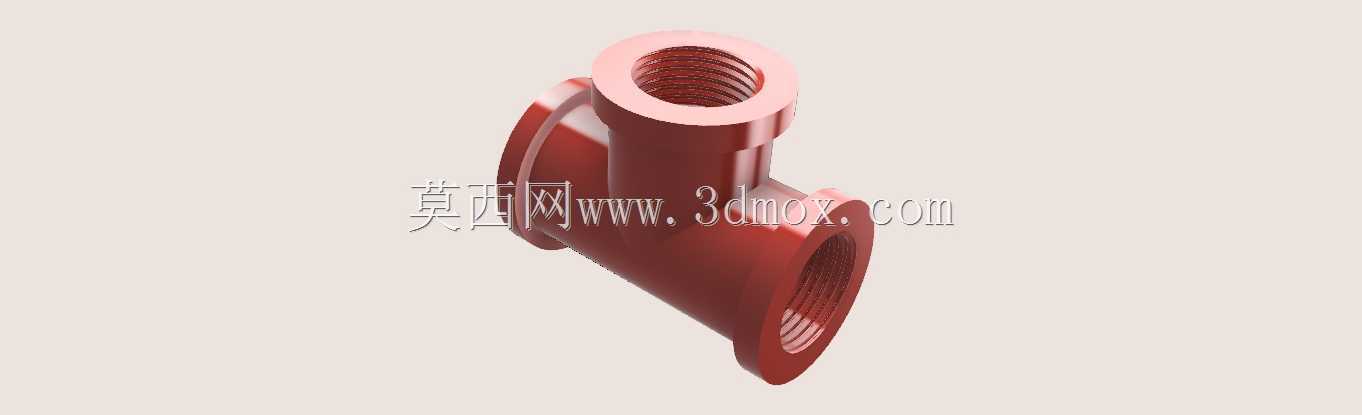

内螺纹T型三通管路换向接头

　　这款T型内螺纹三通接头主要面向低压流体输送管路的分支、合流与流向切换场景，在小型液压试验台、气动控制回路、水处理支管、仪器仪表引压管路以及民用给排水支路中都有大量应用。不同于常规直通弯头仅能改变单一流向，T型结构可以同时对接三路管线，既可以作为单入口双出口的分流节点，将主管路介质均匀分配到两条支路，也可以作为双入口单出口的合流节点，把两路介质汇入下游管路，在需要旁通、泄压或者备用管路切换的工位，能省去额外拼装两个弯头和一段短管的工作量，减少管路泄漏点。

　　从结构设计逻辑来看，三个接口全部采用内螺纹形式，接口端部设置加厚凸缘，螺纹段沿轴向预留足够啮合长度，保证和外螺纹管件旋合时不会出现几牙受力的情况。接头主体三个通路正交布置，竖直通路和水平通路在中心腔体处平滑交汇，相贯线位置做了圆角过渡，没有尖锐的流道突变，介质流经交汇区域时涡流范围更小，局部压损比直角拼焊的三通更低，也能减少含微小颗粒介质在拐角处的沉积。主体外壁在三个接口之间设置了加强筋过渡，壁厚从接口凸缘向中心腔体逐步变化，既避免螺纹攻丝处壁厚不足导致装配开裂，也不会让中心区域材料冗余过多，在控制整体重量的同时保证承压能力。

　　建模过程中优先保证流道的贯通一致性，三个内螺纹的轴线严格交于腔体中心，同轴度、垂直度公差按照管路附件常规装配要求设定，螺纹规格匹配常用低压管路标准，现场安装时不需要额外定制转接件。外形边界上，三个接口的外凸缘为最大外轮廓，安装时需要在每个接口的轴向预留足够操作空间，方便管钳或者扳手卡住接头本体旋紧对接管件，相邻两个接口之间的外壁间距经过校核，不会出现扳手和相邻管路干涉的情况。接头本体的六角/平面卡位区域可以承受常规装配扭矩，拧紧时不会出现本体打滑变形。

　　实际选型使用时，需要先确认三路管线的公称通径和螺纹标准一致，安装前清理螺纹处的切削残留，缠绕密封带或者配合密封垫使用，能够在额定压力范围内保证密封性能。这类一体成型的三通接头相比现场焊接拼配的管路节点，内壁更光滑，装配后不需要额外做焊缝探伤处理，在紧凑的设备阀组布局里，可以大幅压缩管路占用空间，让管线排布更整齐，后期维护拆装也更便捷。
