三口USB集线器电路板结构设计

项目分类:通用机械零部件 发布时间:2024-11-26 ID:811353
  • 三口USB集线器电路板结构设计
  • 三口USB集线器电路板结构设计
  • 三口USB集线器电路板结构设计
  • 三口USB集线器电路板结构设计
  • 三口USB集线器电路板结构设计
  • 三口USB集线器电路板结构设计
  • 三口USB集线器电路板结构设计
  • 三口USB集线器电路板结构设计
  • 三口USB集线器电路板结构设计
  • 三口USB集线器电路板结构设计
  • 三口USB集线器电路板结构设计

  这款三口USB集线器电路板的结构设计,围绕桌面外设扩展、工业控制柜外接调试、嵌入式设备外接拓展三类核心场景展开,日常办公里可同时接驳U盘、鼠标、加密狗三类外设,工业现场调试时可临时连接编程器、数据采集模块,无需反复插拔主机端接口,也能避免主机后置接口走线杂乱的问题。

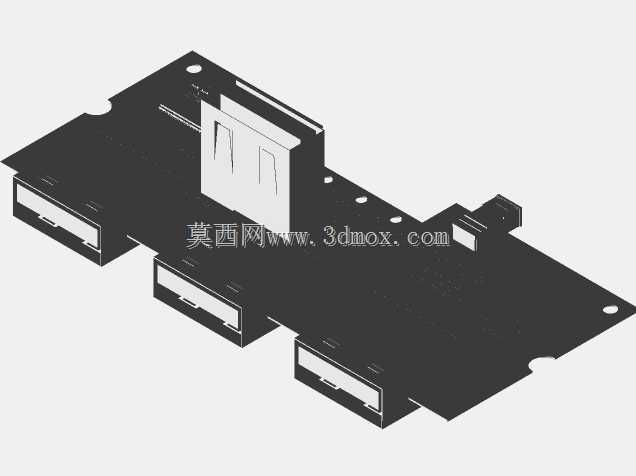

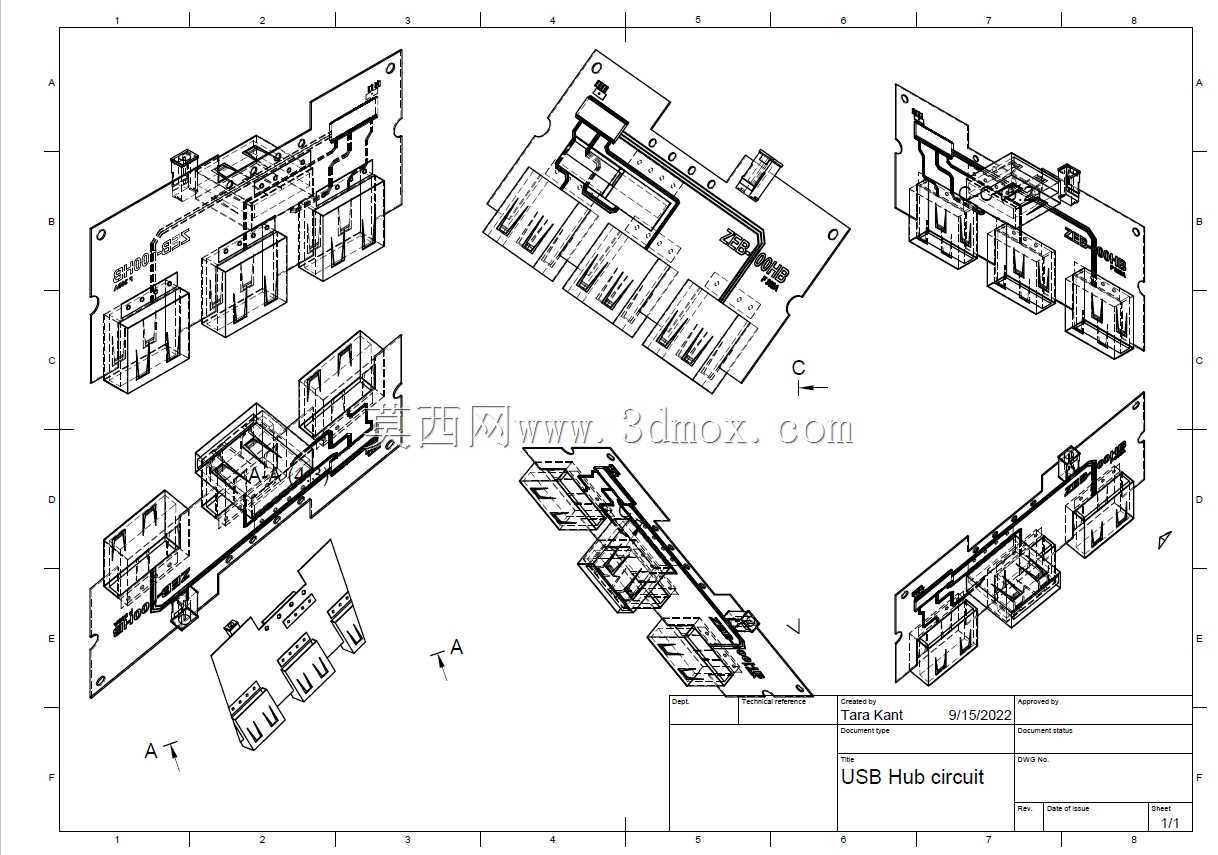

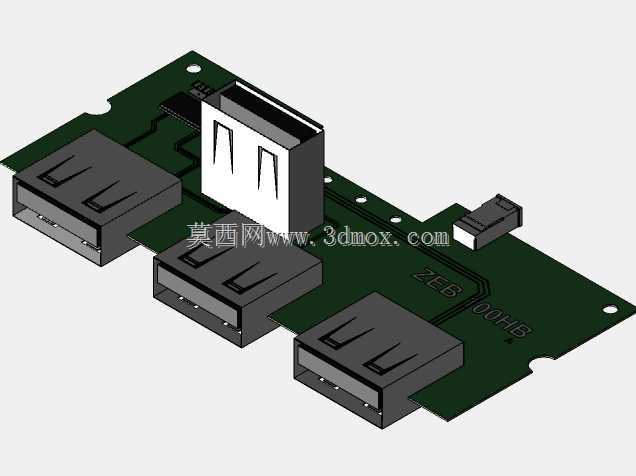

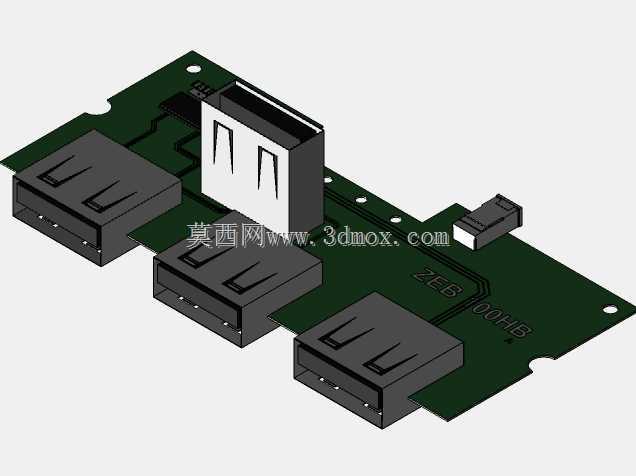

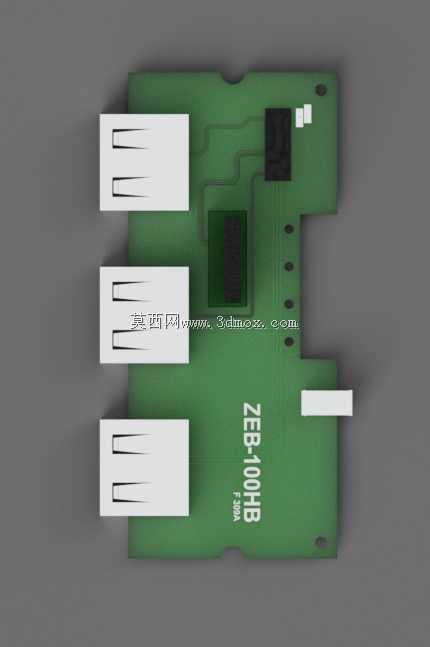

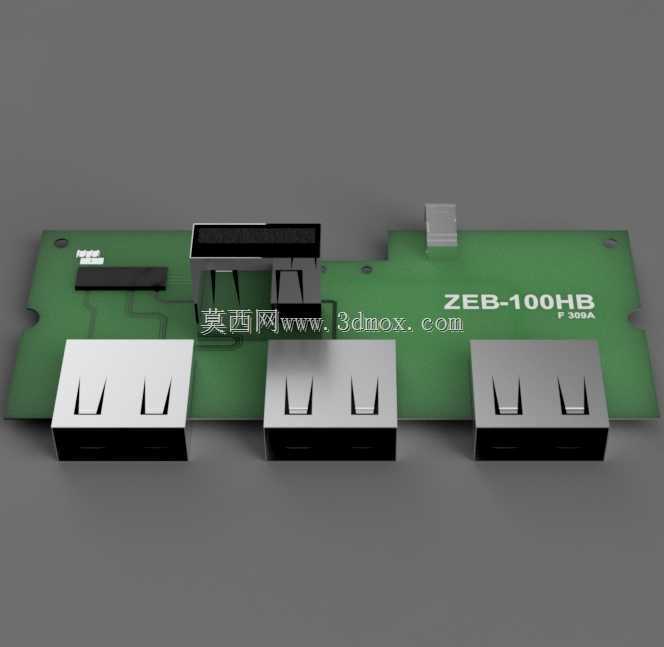

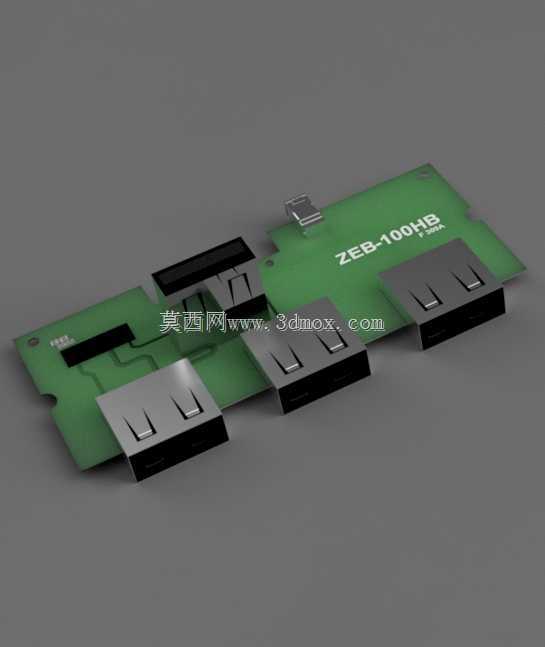

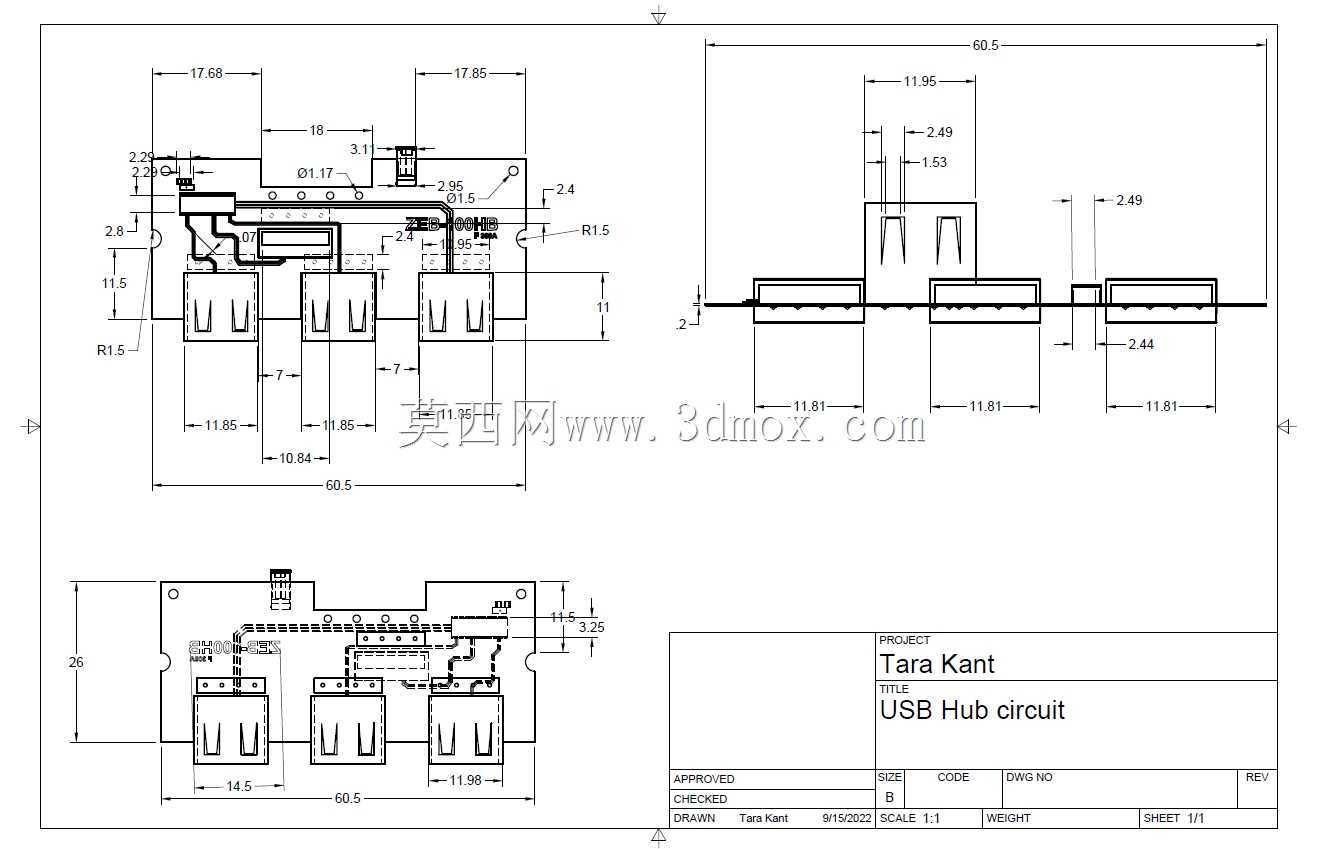

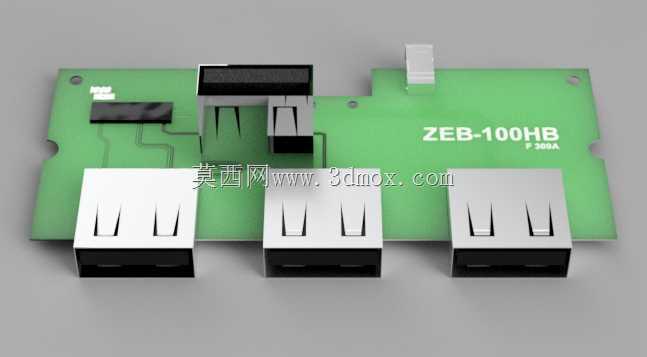

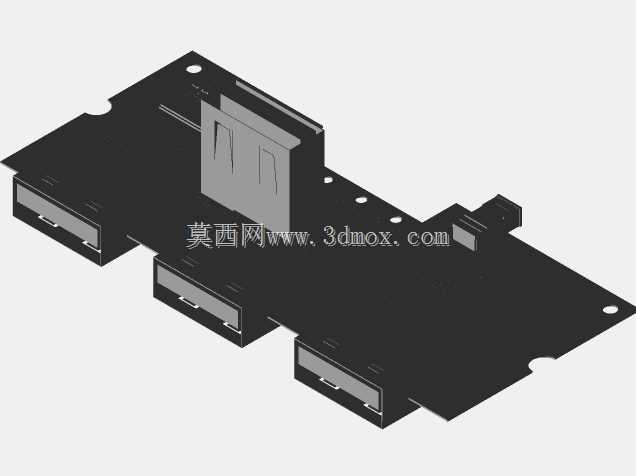

  从实际装配逻辑来看,电路板采用横向一字排布的接口布局,三个USB-A母座沿板长方向等距布置,相邻接口的中心间距预留了充足空间,即使三个接口同时插入体积偏大的工业U盘、无线接收器,也不会出现相邻插头互相干涉、无法完全插合的问题。板体整体总长控制在60.5mm,总宽度方向的尺寸适配常规超薄集线器外壳,板厚采用通用PCB标准厚度,既能保证插拔接口时的板体刚性,也不会出现反复受力后板体弯折、焊盘脱落的问题。

  接口位置的尺寸标注完全贴合量产装配要求:每个USB母座的定位尺寸从板边基准出发,母座前端伸出电路板边缘的距离统一控制,装入外壳后接口端面和外壳开孔面齐平,既不会出现接口内陷导致插头无法插到底的情况,也不会因接口伸出过长,外壳合模时挤压接口塑胶体造成引脚虚接。板体上预留的固定孔位位置经过受力校核,两个固定孔分别布置在板体两端远离接口焊点的区域,锁入外壳固定柱时,锁紧应力不会传递到接口焊盘位置,避免长期使用后焊盘开裂。

  走线布局上,三个下行USB接口的差分走线做了等长处理,走线长度差控制在信号允许的公差范围内,避免高速USB传输时出现信号丢包、外接存储设备读取卡顿的问题。板上的电源走线宽度根据集线器的供电负载设计,同时接驳三个大功耗外设时,走线载流余量充足,不会出现线路过热压降过大的问题。板体边缘的元件排布做了高度管控,所有贴片元件的最高高度都低于USB母座的顶面高度,装入外壳内部时不会出现元件顶壳、装配间隙不均的问题。

  从安装边界来看,板体四周预留的安全间隙符合外壳装配要求,板边到外壳内壁的距离避开了外壳的加强筋、卡扣位置,三维建模时可直接将电路板模型导入外壳装配体,做干涉检查时无需反复调整板体轮廓。接口周边的板边做了局部加宽处理,频繁插拔USB插头时,接口受到的侧向力会分散到更大面积的板体上,配合外壳的接口定位槽,可承受上千次插拔而不出现接口松动偏移。

  设计过程中同步考虑了后期量产的可制造性,所有元件的排布方向统一,波峰焊或回流焊工序中无需调整工装方向,贴片元件的间距满足自动贴片机的吸嘴操作空间,不会出现元件距离过近导致贴装偏移。板上的丝印标识清晰标注了接口定义、固定孔位置,组装工人在流水线装配时可快速识别板体方向,避免反装。针对工业使用场景,板体上还预留了静电防护元件的焊盘位置,可根据使用需求加装ESD防护器件,避免热插拔外设时静电击穿主控芯片,提升复杂电磁环境下的运行稳定性。
