施耐德安全联锁开关结构三维设计

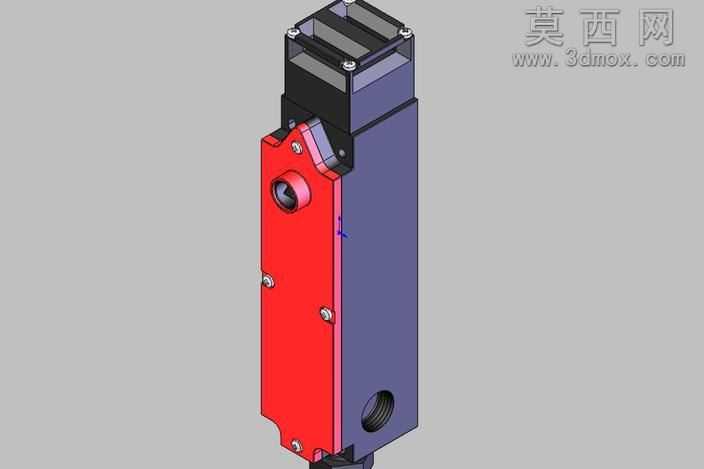

本模型为施耐德安全联锁开关的三维结构设计，建模过程中严格遵循工业级电气防护元件的尺寸规范，通过参数化建模方式还原了产品的完整装配结构。模型主体分为两大功能模块，红色端为锁止触发单元，紫色主体为壳体与电气安装腔体，建模时对每一处装配细节都做了精准还原：包括壳体上的紧固螺丝点位、侧面的线缆接口、锁止端的触发拨片结构、顶部的安装固定槽位，所有部件的配合公差都按照实际工业产品的装配要求做了预留，可直接用于装配模拟验证。材质渲染阶段，针对不同部件的物理属性做了区分设置：红色锁止端采用工业常用的玻纤增强阻燃工程塑料材质，添加了细微的磨砂质感纹理，还原实物的防滑耐磨表面特性；紫色主体壳体采用高强度绝缘工程塑料，调整了材质的反光度与粗糙度，呈现出哑光工业塑料的真实质感；金属螺丝、接口部件则采用镀锌钢材材质，添加了轻微的金属反光与边缘倒角高光，还原金属机加工件的表面特征；内部腔体的结构做了半透明化处理，可清晰展示内部的安装位与走线空间。设计思路上，完全围绕工业安全防护场景的使用需求展开：整体采用长条形立式结构，便于在设备防护门、安全围栏侧边做嵌入式或贴装式安装；锁止触发端的圆形触发孔与拨片结构，可配合设备门体的插销实现到位锁止，当防护门被意外打开时可立刻触发安全信号切断设备动力；侧面的螺纹线缆接口采用标准工业防水接头尺寸，可适配常规的设备布线需求；壳体上的多颗紧固螺丝均匀分布，保证壳体拼接的密封性与结构强度，满足工业车间的防尘、防冲击使用要求。模型的所有结构都做了可编辑化处理，可根据不同的安装场景调整安装孔位、接口尺寸，也可用于产品展示、安装模拟教学、设备布局仿真等场景，完整还原了这款安全联锁开关的工业设计细节与功能结构逻辑。
