4x4矩阵薄膜按键键盘结构设计

　　在嵌入式控制终端、门禁权限核验装置、小型数控操作面板以及工业现场简易参数录入设备的开发流程里，输入单元的选型与结构适配往往是前期布局阶段容易被忽略的环节。这套4行4列排布的矩阵式薄膜按键，正是面向微控制器直连场景开发的输入组件，整套结构把按键触发区、柔性引出排线和末端连接端整合为一体，不需要额外加装独立机械按键的固定支架，就能直接贴合在设备前面板的内侧完成装配。

　　从实际接线逻辑来看，16个按键按照4条行线加4条列线的矩阵扫描方式排布，相比每个按键单独占用一个IO口的接线方案，只需要占用主控板8个通用引脚就能完成全部16个按键的状态检测，对于引脚资源紧张的小型开发板、定制控制板而言，这种布局能大幅释放硬件接口余量，留给传感器接入、状态指示灯或者执行器驱动使用。现场调试时，主控端通过逐行拉低电平、同步读取列线电平变化的扫描逻辑，就能精准识别被按下的按键位置，就算出现两个按键同时按下的组合操作，常规扫描程序也能通过电平组合判断出对应按键，适配密码输入、参数数字录入、功能菜单切换这类常规操作需求。

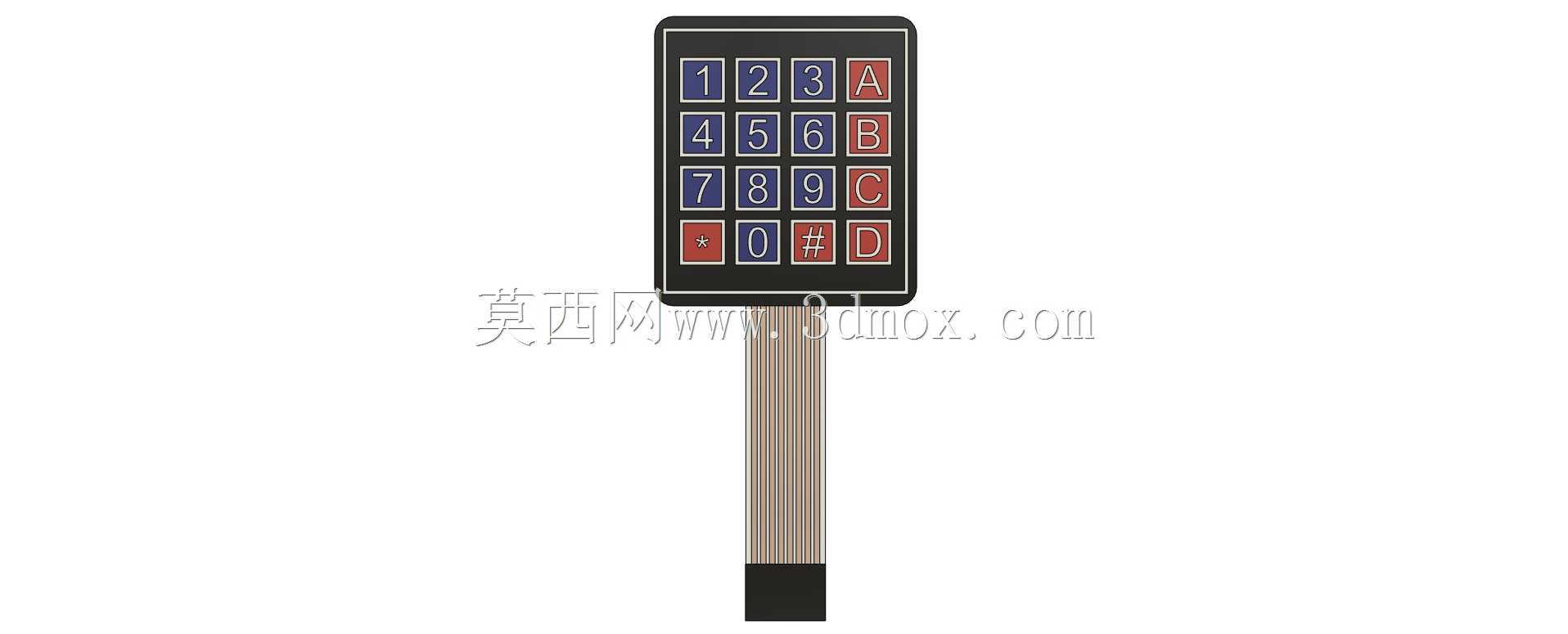

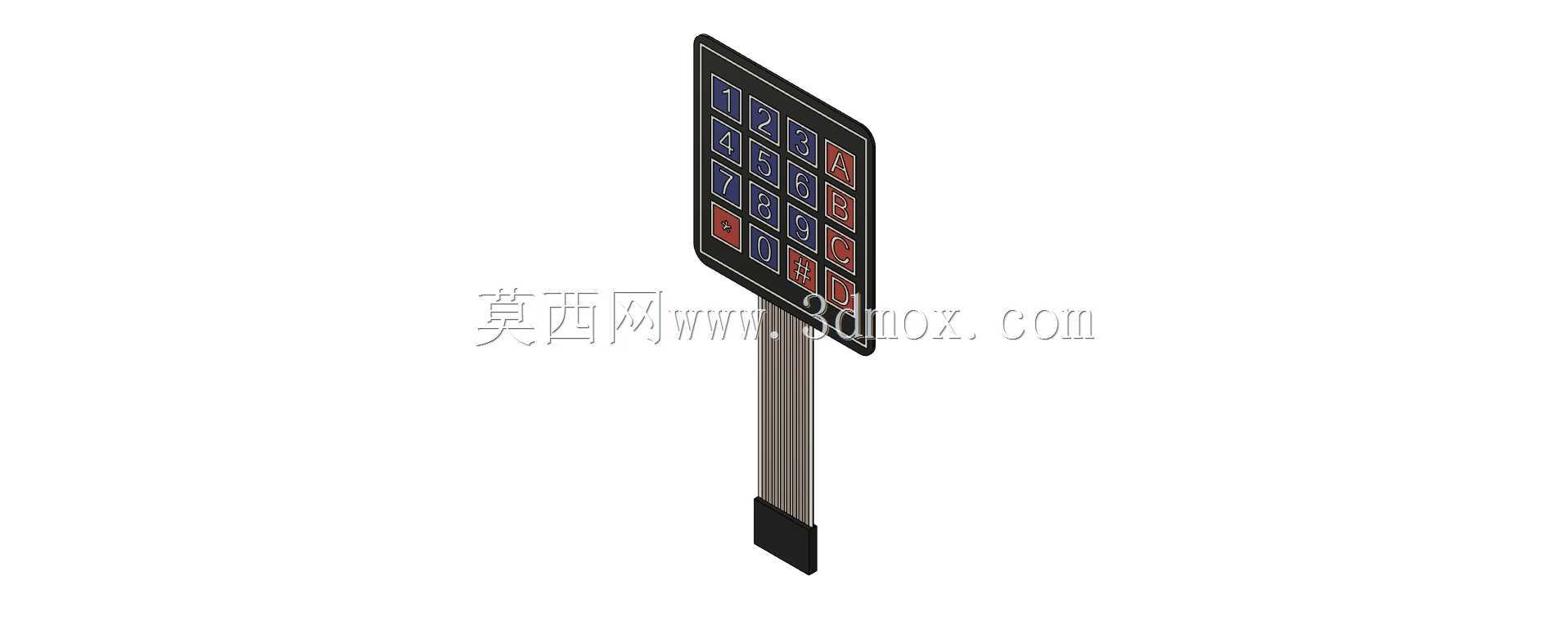

　　结构设计上，按键触发区采用硬质边框包覆的矩形面板形态，16个按键按照4行4列均匀阵列分布，其中10个按键对应数字0到9，剩余6个按键分别标注A、B、C、D功能字符以及*、#符号，既可以完成纯数字的密码、数值输入，也能通过四个功能键实现菜单确认、返回、上下切换这类扩展操作。按键表面的字符标识直接成型在按键面层，长期按压操作下不会出现丝印磨损脱落的问题，面板整体厚度控制在薄型区间，不需要在设备外壳上加工深度较大的沉槽，只需要在前面板开出对应尺寸的可视窗口，将按键面板从背面对位粘贴或者通过小卡扣固定，就能让按键面刚好露出外壳表面，操作人员按压时的行程反馈清晰，不会出现面板塌陷或者按键卡滞的情况。

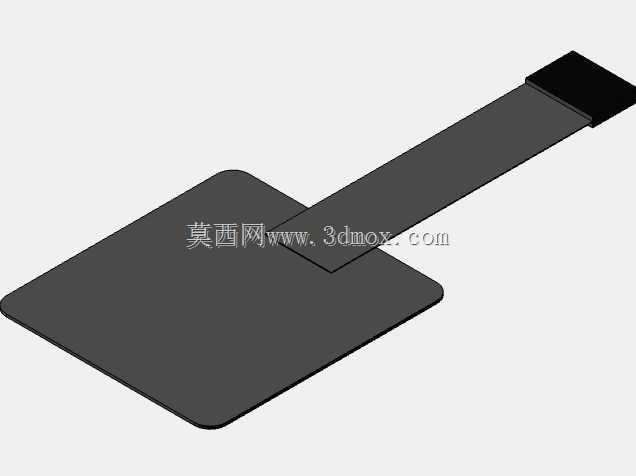

　　下方引出的柔性排线采用长条形扁平结构，排线内部集成了全部8条矩阵线路，走线宽度和线间距按照薄膜柔性线路的常规工艺标准设计，弯折半径可以适配设备内部的走线空间，在外壳内部绕过主板、电池仓或者其他安装部件时，不需要额外焊接飞线，排线末端的硬质连接端可以直接插入对应规格的FPC座，也可以根据板卡接口形式直接焊接在主控板的焊盘上，装配效率远高于散装独立按键的焊接方案。

　　安装边界层面，按键面板的外轮廓尺寸适配多数小型手持终端、壁挂式门禁控制器、桌面小型测试仪器的面板预留空间，面板四周的贴合面宽度足够粘贴背胶，装配后面板与外壳之间的缝隙均匀，能够阻挡日常使用场景下的灰尘、飞溅液体渗入设备内部。相比传统机械式按键组，这套薄膜矩阵键盘的整体重量更轻，按压寿命更长，在频繁触发的工业操作场景下，不会出现机械按键触点氧化、弹簧疲劳失效的问题。

　　在进行整机结构建模时，设计人员可以直接将该键盘模型导入装配体，对位前面板的开窗位置，同步预留排线的弯折走线路径，提前排查排线与主板、电池、固定柱之间的干涉问题，避免样机打样后出现排线长度不足、弯折角度过大导致线路断裂的情况。针对不同的设备外观风格，按键面板的外形尺寸、按键字符排布、排线引出长度都可以在基础结构上调整，比如手持设备可以适当缩短排线长度减少内部冗余，壁挂式设备可以加长排线适配主板安装在壳体下方的布局，柔性排线的走向也可以根据内部空间调整引出方向，不需要改动按键核心区的矩阵电路逻辑。

　　日常使用中，这类矩阵键盘覆盖的场景十分广泛：门禁设备上用它录入开锁密码、设置权限参数；小型数控雕刻机的操作面板上用它输入进给坐标、切换运行模式；实验室简易测试仪器上用它设置测试参数、确认操作指令；甚至自制的小型自动化装置、创客开发的智能终端，都可以直接采用这套输入单元，省去自行排布按键、绘制按键电路板的工作量。结构建模时完整还原了按键的分区轮廓、字符位置、排线的厚度与弯折形态、末端连接端的接口尺寸，结构工程师在整机设计阶段就能直接完成面板开孔定位、安装柱布局、走线空间预留的全部校验工作，后续生产装配时的贴合工序、排线插接工序都有明确的尺寸参考，不会出现装配干涉、接口对位偏差的问题。
