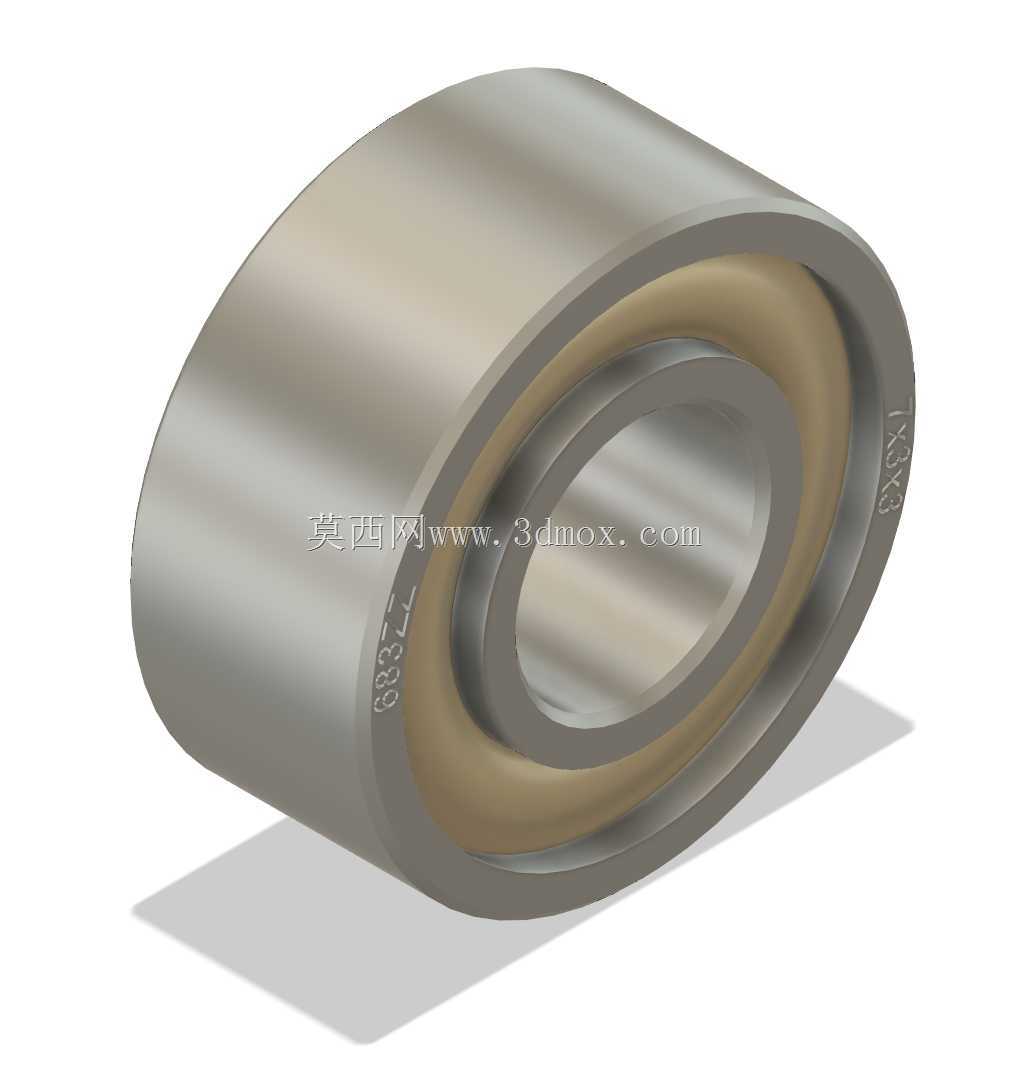

微型深沟球滚动轴承精密三维结构

　　这款微型深沟球轴承的三维结构，面向小尺寸旋转支承场景搭建，整体外径7mm、内径3mm、轴向宽度7mm，属于超薄窄幅的微型轴承规格，在手持精密器械、小型伺服输出端、微型泵轴支承、仪器仪表转轴以及轻量化自动化执行机构中十分常见。建模时先从装配边界入手，把内外圈的同轴度、滚道曲率、钢球分布和两侧防尘盖的配合关系逐层还原，避免只做外观圆柱而忽略内部滚动体的真实排布。

　　从实际用途看，这类轴承主要承担径向载荷，同时可承受一定比例的双向轴向载荷，适合转速较高、安装空间受限、轴系直径很小的部位。比如微型电机输出轴、编码器联动轴、小型风扇转轴、精密调节阀杆支承、医疗手持工具以及航模转动关节，都会用到相近尺寸的微型轴承。它的核心作用不是提供大承载，而是在极小空间内降低转轴转动阻力，约束轴的径向窜动，并保持旋转中心稳定。

　　结构上，模型体现了深沟球轴承的典型组成：内圈与轴形成配合，外圈嵌入轴承座或塑料支架孔位，中间钢球沿滚道连续滚动，保持架将钢球均匀分隔，防止球与球之间直接摩擦。两侧密封盖的造型也被纳入外形表达，能够反映防尘、防脂泄漏的设计意图。对于选型人员来说，3mm内径决定了适配轴径基本围绕3mm设计；7mm外径限制了座孔尺寸；7mm宽度则影响轴向占位，在堆叠安装、薄壁壳体或紧凑齿轮箱中需要重点校核。

　　建模思路上，滚道不应简单画成平直圆柱孔，而应根据钢球接触位置形成连续弧形沟道；内外圈端面、倒角、密封盖台阶和外圈标识区域都需要保留，才能在工程评审中体现装配关系。钢球数量与节圆直径要相互匹配，保持架兜孔位置随钢球圆周阵列，旋转后各滚动体受力路径清晰。若用于运动仿真，还可据此检查轴肩高度、座孔挡边、润滑空间以及拆装时内圈受力点是否合理。

　　在安装边界方面，轴与内圈通常采用较小过盈或过渡配合，座孔与外圈则根据是否需要外圈浮动来选择配合；相邻零件不能直接摩擦密封盖，轴肩和孔肩圆角也要小于轴承倒角，否则会造成压装不到位。窄幅轴承对倾斜偏载较敏感，设计时应尽量保证两支承孔同轴，避免单轴承承受弯矩。通过该三维结构，设计人员可以直观完成干涉检查、空间布局、轴承选型确认以及小型旋转轴系的装配表达。
