四槽外啮合日内瓦间歇轮机构

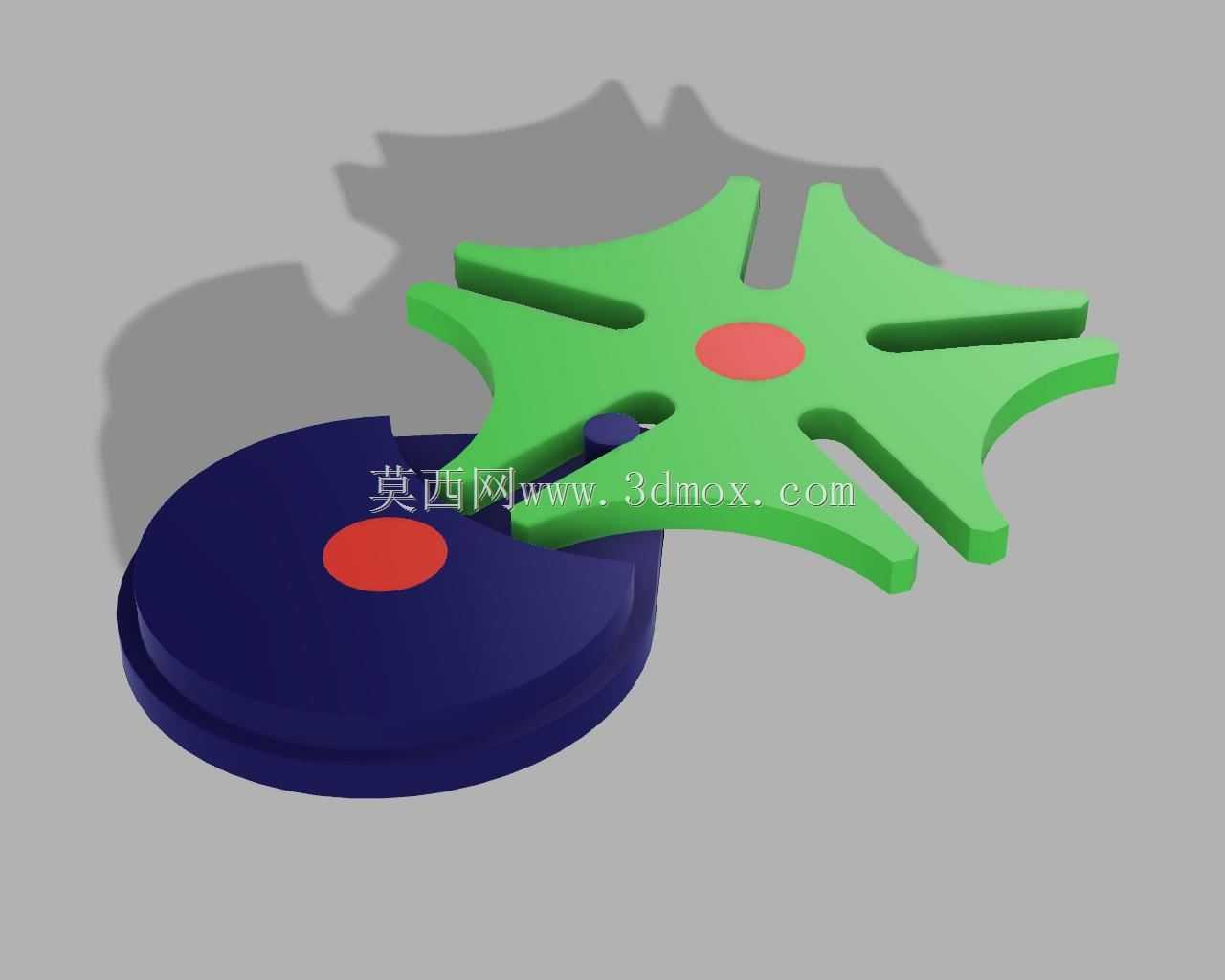

　　这套日内瓦轮属于典型的外啮合槽轮间歇传动装置，核心由带圆柱拨销的主动拨盘和四槽从动星轮组成。主动拨盘连续回转时，拨销进入星轮径向槽，推动星轮转过固定角度；拨销脱离槽口后，星轮外缘的凹锁止弧与拨盘凸锁止弧贴合，使从动件在停歇阶段保持定位，不会因轻载惯性发生漂移。

　　从应用场景看，这类机构常用于需要周期性转位而又不希望采用复杂伺服分度系统的设备：例如多工位回转工作台、包装机送料转盘、刀库换位、胶片或标签进给、轻载装配线分度盘以及教学演示台。它的优势在于运动关系由几何轮廓直接决定，一次转位、一次停歇的节拍清晰，制造与维护成本低于凸轮分割器，适合中低速、中等定位精度、节拍固定的场合。

　　结构上，从动星轮开设四条均布径向直槽，槽宽与拨销直径按间隙配合设计，保证拨销顺利导入和退出；星轮外圆被加工成与槽数对应的四段内凹锁止弧，主动拨盘则设置相应外凸圆弧。两者在停歇期形成面接触约束，可限制星轮自由转动。拨销中心到主动轴的距离、星轮槽底半径和中心距需要联动确定：中心距过小会造成拨销切入冲击增大，过大则锁止弧不能可靠封位。建模时应先按运动角关系确定拨销圆半径和槽轮半径，再补齐拨盘基体、星轮轮辐及轴孔特征。

　　外形与安装边界方面，两件轮盘均采用扁平盘式结构，轴向厚度主要承受拨销侧向力和锁止弧接触压力；主动轴、从动轴平行布置，轴端可通过轴承座固定在基板上。设计安装空间时，除两轮啮合投影区域外，还需预留拨盘整周回转半径、星轮槽尖扫掠范围以及装配拨销的操作空间。星轮槽口端部应避免尖锐尖角，实际加工中可保留小圆角以降低应力集中；拨销建议采用淬火销或带滚套结构，以减小进入槽口时的滑动磨损。

　　运动特性上，四槽外啮合日内瓦轮每次转位对应主动盘约90度驱动角，其余约270度为停歇角，因此动停比固定。拨销入槽和出槽瞬间存在角加速度突变，高速运行会产生冲击和噪声，故不宜直接用于高转速精密分度；若设备要求平稳性，可降低输入转速、增加缓冲装置，或改用多销、多槽及内啮合方案。三维装配校核时应重点检查拨销与槽侧壁在切入、啮合、退出三个位置的间隙，确认锁止弧在停歇段不发生干涉，同时保证两轴孔中心距与理论值一致。
