MSP430F5529微控制器LQFP封装结构

　　该模型围绕德州仪器MSP430F5529微控制器的LQFP薄型四方扁平封装展开，完整还原了芯片本体、四周鸥翼形引脚以及封装外形的关键几何关系，适合在电路板布局、结构干涉检查、教学演示和整机三维装配中作为元器件级参考件使用。在嵌入式控制板、便携采集终端、低功耗传感节点以及实验教学平台中，主控芯片往往决定了板卡局部高度、引脚避让范围和连接器周边空间，若只在二维原理图中确认逻辑连接，而忽略封装实体，很容易在外壳合盖、线束走线或调试探针接触时出现干涉。模型将封装顶面、侧面和引脚折弯形态一并表达，能够帮助结构工程师在堆叠设计阶段判断芯片与屏蔽罩、电池、插座、壳体筋位之间的安全距离。

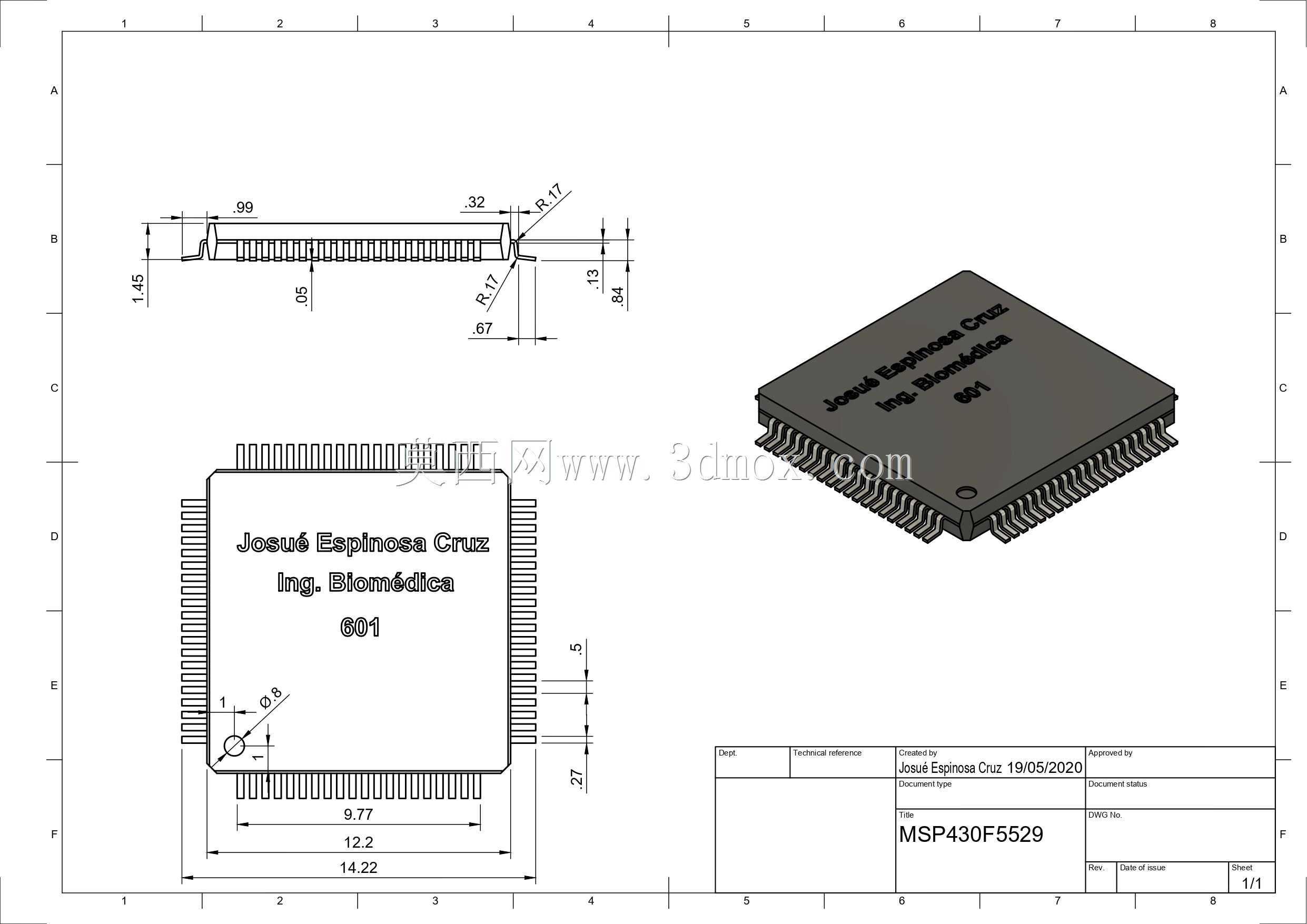

　　从封装特征看，LQFP器件依靠四边引出的细间距引脚实现焊接，引脚从封装侧面伸出后经过外伸、下弯和脚跟成形，最终形成可与PCB焊盘贴合的贴装段。建模时需要重点控制引脚节距、引脚宽度、外露长度、站立高度以及本体底面到板间间隙，这些尺寸直接影响钢网开口、焊盘长度和回流焊后的共面性。图中工程视图对封装长宽、引脚排布和局部折弯尺寸进行了标注，顶面保留了丝印标识区域，便于在装配体中快速识别器件方向。引脚数量较多，建模时不能只做单一矩形阵列，还要体现每根引脚的弯折过渡和末端平面，否则在导出STEP用于干涉检查时，芯片边缘与周边电容、电阻或排针的空间关系会失真。

　　在实际设计流程中，这类芯片模型通常先被放入PCB结构协同环境，再依据板框、安装孔和外接接口确定摆放方位。若芯片靠近板边，需要预留返修热风嘴和检测夹具的操作空间；若芯片位于壳体下方，则要核对顶面丝印、散热路径和外壳内壁间隙。对于教学或培训场景，该模型还可用于讲解表面贴装封装从本体、引脚到焊盘的对应关系，使学习者理解封装尺寸并非单纯外观造型，而是连接电气设计、可制造性设计和结构设计的共同边界。通过三维方式表达微控制器封装，可以在打样前发现引脚区遮挡、器件高度冲突和装配方向误判等问题，从而减少后期改板次数。
