带安装轴拔模结构正齿轮传动件

　　做传动结构设计的工程师都清楚，小模数直齿圆柱齿轮在小型传动模组里的应用占比极高，尤其是带一体安装轴的正齿轮，省去了额外的轴毂连接工序，在小负载传动场景里能大幅压缩装配环节的工作量。这次的带拔模结构正齿轮，就是针对小型机电设备内部的定比传动需求设计的，常见于小型电动执行器、桌面级机电装置、精密传动模组的动力传递环节，用来在平行轴之间传递恒定转速比的旋转动力，不会像斜齿轮那样产生轴向分力，对支撑轴承的轴向载荷要求更低，适配轻载、恒定转向的传动工况。

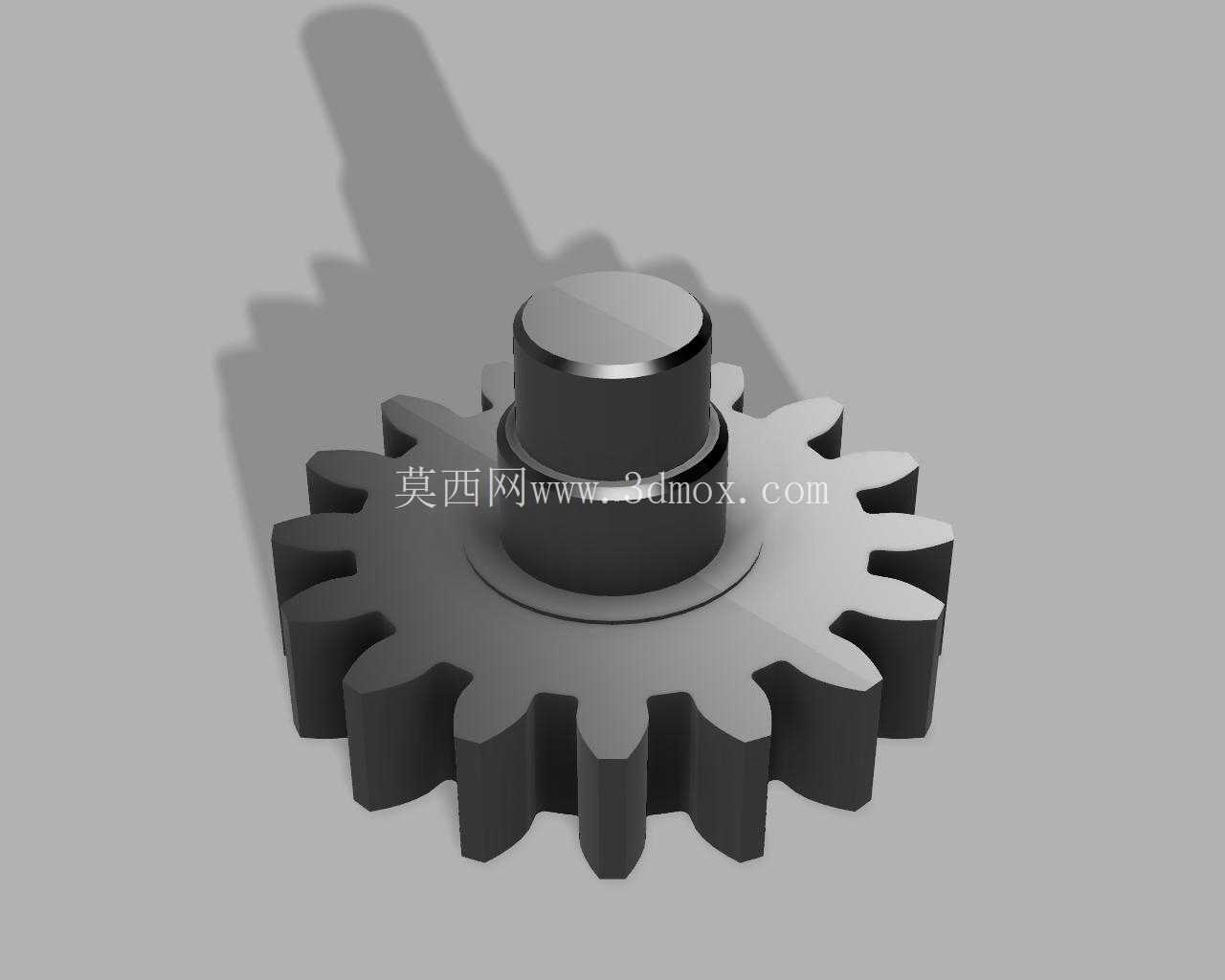

　　从结构设计逻辑来看，这个齿轮采用了齿部与安装轴一体成型的结构，轴段做了两级台阶设计，靠近齿面的轴肩直径略大于上部轴径，一方面是给齿部的成型提供足够的结构支撑，避免齿根位置的应力集中，另一方面轴肩可以作为装配时的定位基准，安装时直接抵靠到安装板的定位面，不需要额外加装轴套来控制轴向位置，能有效控制装配后的轴向窜动量。齿部的拔模设计是这个零件的核心细节，因为这类一体结构的齿轮如果采用注塑或者粉末冶金成型工艺，没有合理的拔模斜度会导致脱模时齿面拉伤，直接影响齿形精度和啮合平稳性，设计时沿着齿高方向设置了极小的拔模斜度，既保证脱模顺畅，又不会因为斜度过大导致齿厚偏差超出啮合公差范围，齿顶到齿根的厚度变化控制在微米级，啮合时的齿侧间隙能稳定维持在合理区间，不会出现卡滞或者回程间隙过大的问题。

　　从安装边界来看，这个齿轮的轴段长度是根据常规薄型安装板的厚度设计的，上部细轴段用来穿入安装板的安装孔，轴肩抵靠安装板后，伸出端可以通过卡簧或者紧定螺钉做轴向固定，不需要复杂的锁紧结构。齿部的外径尺寸适配常规的中心距设计要求，和同模数的标准直齿轮啮合时，中心距偏差只要控制在IT7级公差范围内，就能保证重合度满足传动要求，运转时不会出现偏载或者齿面过度磨损的情况。齿根位置做了圆弧过渡处理，避免直角结构带来的应力集中，在频繁正反转的工况下，也能降低齿根断裂的风险。

　　实际应用中，这类带拔模的一体正齿轮，因为成型工艺性好，适合批量生产，在小型家电的传动机构、办公设备的走纸机构、小型自动化装置的进给传动里都能适配。设计时没有额外做减重孔，是因为本身尺寸小，实体结构的刚性更好，在冲击负载下不容易出现齿部变形，而且一体轴的结构同轴度更容易保证，装配后齿圈的径向跳动量能控制在很小的范围内，传动时的噪音更低，不需要额外做降噪处理就能满足民用设备的噪音要求。啮合齿面的粗糙度要求也结合成型工艺做了匹配，不需要二次机加工就能达到啮合要求，能有效控制批量生产的成本，同时兼顾传动精度和使用寿命。在做整机结构排布时，只要预留出齿顶圆的旋转空间，保证和相邻零件的安全间隙，同时保证安装轴的支撑孔同轴度，就能让这个齿轮长期稳定工作，不需要频繁维护更换。
