CMMI-8B3麦克风输入音频变压器

　　CMMI-8B3 是面向麦克风信号链路使用的小型音频输入变压器，常见于话放、调音台输入级、电子管麦克风接口以及 DIY 音频设备中。它的核心作用不是承担电力变换，而是在微弱麦克风信号进入放大电路前完成阻抗匹配、隔离与平衡/非平衡转换。动圈或 ribbon 麦克风输出电平很低，源阻抗与后级放大电路之间若直接耦合，容易受到地环路、共模噪声和输入级偏置条件影响；音频输入变压器通过初次级绕组的电磁耦合，把平衡麦克风信号传递到后级，同时切断直接地通路，使长距离话筒线、多设备共地和机箱接地差异带来的哼声得到抑制。

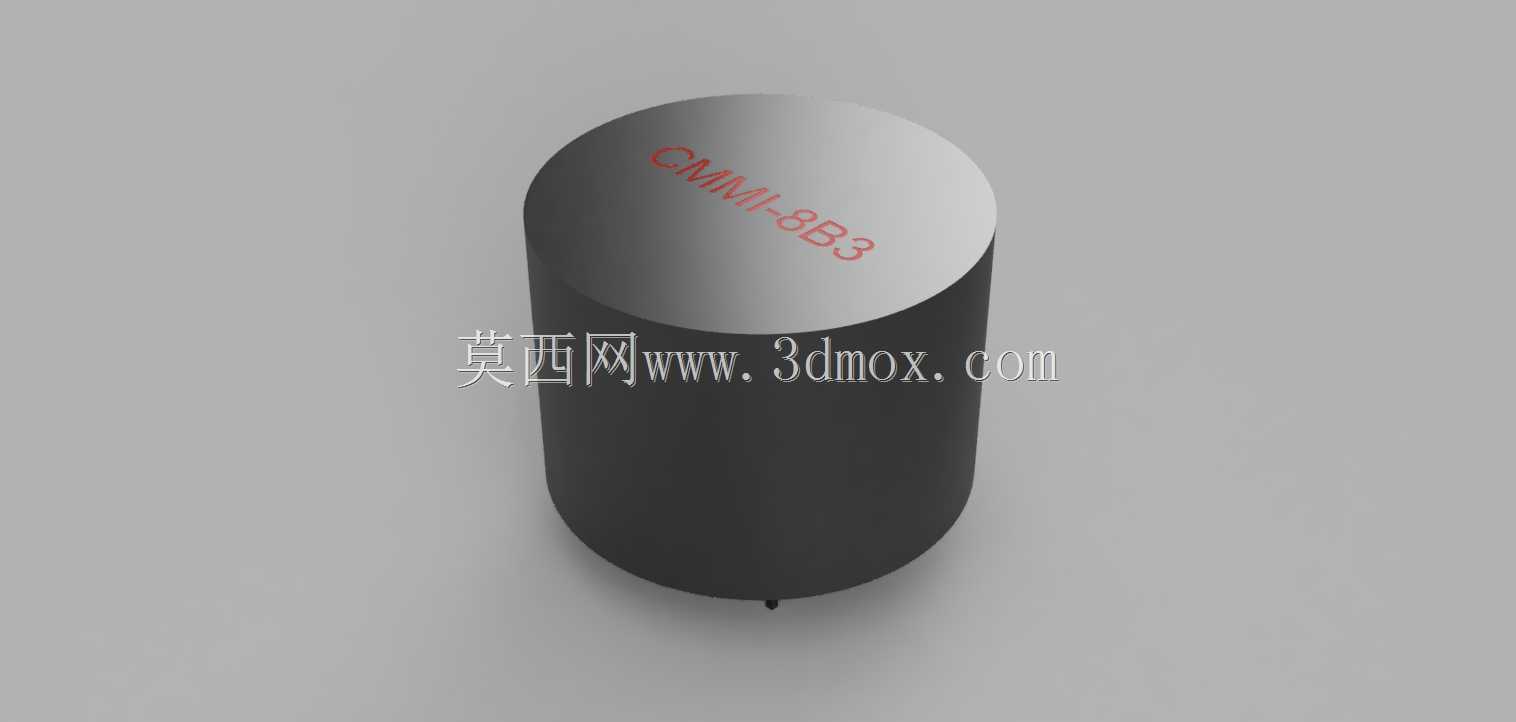

　　从结构外观看，该器件采用立式圆柱形金属屏蔽外壳，顶部为平整圆形端面，主体为封闭筒状壳体，底部引出细小接线端。圆柱外形并非单纯造型选择，而是与环形或筒形磁芯、绕组包覆方式以及外部磁屏蔽需求相匹配。音频变压器对低频响应、漏感、分布电容和外部杂散磁场较敏感，封闭金属外壳可以降低电源变压器、机箱内强电走线和扬声器磁场对微弱信号绕组的干扰。顶部端面用于标识型号，便于在密集装配中辨认器件方向；底部引脚则决定了 PCB 排布或支架焊接时的占用范围。

　　在设备布局中，这类变压器通常靠近输入连接器或第一级放大电路放置，以缩短高阻抗、小信号走线。若用于平衡输入，初级侧接 XLR 的热端、冷端和屏蔽地，次级侧再接入放大电路；若用于非平衡接口，则需要根据绕组相位和中心抽头情况确定接地方式。设计机箱时，应在变压器周围保留足够的绝缘间隙，避免外壳紧贴功率电阻、整流管或发热器件。虽然音频信号变压器自身功耗不大，但靠近热源会使绕组材料和绝缘层长期处于温度循环中，进而影响参数稳定性。

　　建模时需要重点还原圆柱壳体直径、总高度、底部出线位置以及外壳与安装面之间的关系。对于 PCB 设计，引脚间距和伸出长度是首要边界；对于搭棚焊接或支架固定，则要关注筒体外径与周边电容、电阻、电子管座的干涉。模型顶面标识可作为装配识别特征保留，外壳圆角、底部收口和单根引出端也应体现，以便在整机三维布置中检查视觉比例和接线空间。

　　工程选型上，麦克风输入变压器关注变比、源阻抗、频响、插入损耗、共模抑制和磁饱和余量。CMMI-8B3 这类器件适合追求温暖音色和电气隔离的模拟音频前端，在话放通道中可改善输入匹配，并为后级放大管或运算放大电路提供更稳定的信号源边界。整机结构设计人员在使用该三维模型时，可把它作为音频输入级的空间校核对象，确认筒体高度不与机壳盖板冲突，底部引脚能够落入焊盘或接线区域，同时在周边预留走线弯曲和检修焊接的操作空间。
