CineMag CMOQ-2四绕组输出变压器结构设计

在高端音频放大设备的信号链路搭建中，输出变压器的耦合性能直接决定了全频段信号的还原度，CMOQ-2这款四绕组输出变压器，正是针对线路驱动类音频设备的信号传输需求开发的专用器件。从实际工程应用场景来看，这类变压器多部署在专业音频前级、功率放大器的输出级与负载之间，承担阻抗匹配、信号隔离、绕组间耦合传输的核心作用，尤其适合对频响带宽、信号失真度有严苛要求的HiFi音频设备、专业录音棚信号处理设备中，能够在不同绕组间实现低损耗的信号传递，避免不同线路段的阻抗不匹配导致的信号反射、频响畸变问题。

从功能特性层面看，这款变压器采用四线构造的四绕组设计，区别于传统双绕组输出变压器的结构，四个独立绕组可以根据实际电路需求灵活配置串并联接线方式，适配不同的输出阻抗匹配要求，绕组间的耦合结构经过优化，能够在全音频频段内保持平坦的频响曲线，减少高频信号的滚降与低频信号的相位偏移。其铁芯可选两种叠片配置，分别为80%镍含量的高镍合金叠片（HiNi）与50%镍/50%铜配比的钢叠片，两种叠片材质对应不同的磁导率特性，高镍叠片版本更适合小信号高保真传输场景，镍钢叠片版本则能承受更高的信号功率输入，适配不同功率等级的放大电路需求。在驱动适配性上，这款变压器可支持最高600S的源阻抗驱动，在电路设计时需要注意，为其供电的放大级需要具备足够的功率冗余，能够稳定提供器件达到额定工作水平所需的驱动功率，避免因驱动功率不足导致的信号动态压缩、失真度上升问题，相关电路设计可参考对应应用文档的典型接线方案，绕制铁芯可选用铜芯材质，降低绕组自身的直流电阻损耗。

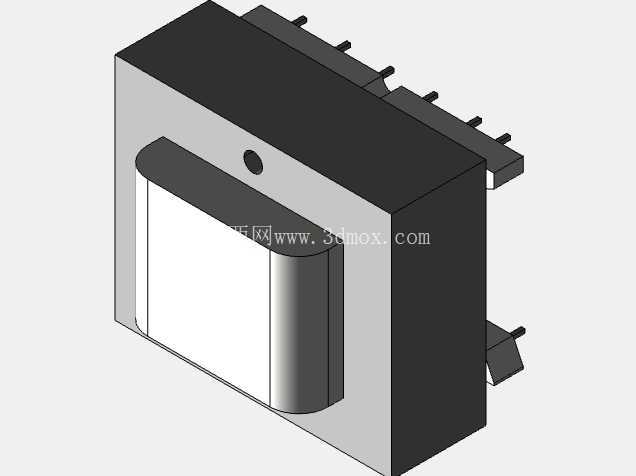

从结构设计思路来看，这款变压器的三维结构充分考虑了音频设备内部的安装空间约束，整体采用方正的块式封装结构，主体外壳采用绝缘阻燃的工程材质包覆，既能够对内部绕组与铁芯形成物理防护，避免外界灰尘、潮气侵入绕组间隙导致绝缘性能下降，也能通过外壳的屏蔽结构减少外界电磁干扰对内部弱音频信号的影响。绕组引出端采用直插式引脚排布在器件单侧，引脚间距遵循通用电子元器件的安装间距规范，能够适配标准PCB板的孔位设计，不需要额外定制安装孔位，降低了PCB Layout的设计难度。外壳侧面预留的定位凸点与安装卡扣结构，可在设备内部安装时与PCB板或安装支架形成快速定位，减少装配时的对位调整时间，同时避免设备在运输、使用过程中受振动影响出现引脚脱焊、器件移位的问题。

从外形尺寸与安装边界来看，这款变压器的整体轮廓为长方体结构，主体高度与宽度比例适配多数音频设备的内部腔体空间，不会占用过多的PCB板面积，引脚伸出长度控制在标准波峰焊工艺的适配范围内，焊接时不需要额外剪脚处理即可满足焊接工艺要求。安装时需要注意在器件周边预留足够的散热间隙，虽然音频变压器工作时的自身发热量较低，但长期满功率工作时铁芯的磁滞损耗仍会产生一定温升，预留3-5mm的周边间隙能够保证空气自然对流散热，避免器件长期处于高温环境下加速绝缘层老化。同时在PCB布局时，应尽量将该变压器远离电源电路、功率放大管等强电磁干扰源，若受空间限制无法拉开距离，可在器件周边增加薄铜屏蔽层并可靠接地，进一步降低电磁串扰对信号传输质量的影响。

在实际选型与结构适配过程中，设计人员可根据目标设备的功率等级、阻抗匹配需求选择对应叠片材质的版本，三维建模时可直接复用该模型的安装孔位、引脚尺寸参数，提前在PCB设计与结构腔体设计中预留对应的安装空间，避免后期打样时出现器件干涉、安装孔位不匹配的问题。该模型的结构细节完整还原了实物的外壳弧度、引脚排布、定位结构特征，能够直接用于整机的虚拟装配验证，检查器件与周边结构件的间隙是否满足装配要求，减少物理样机的试装迭代次数，缩短音频设备的开发周期。
