伦达尔LL1576音频输入变压器三维结构

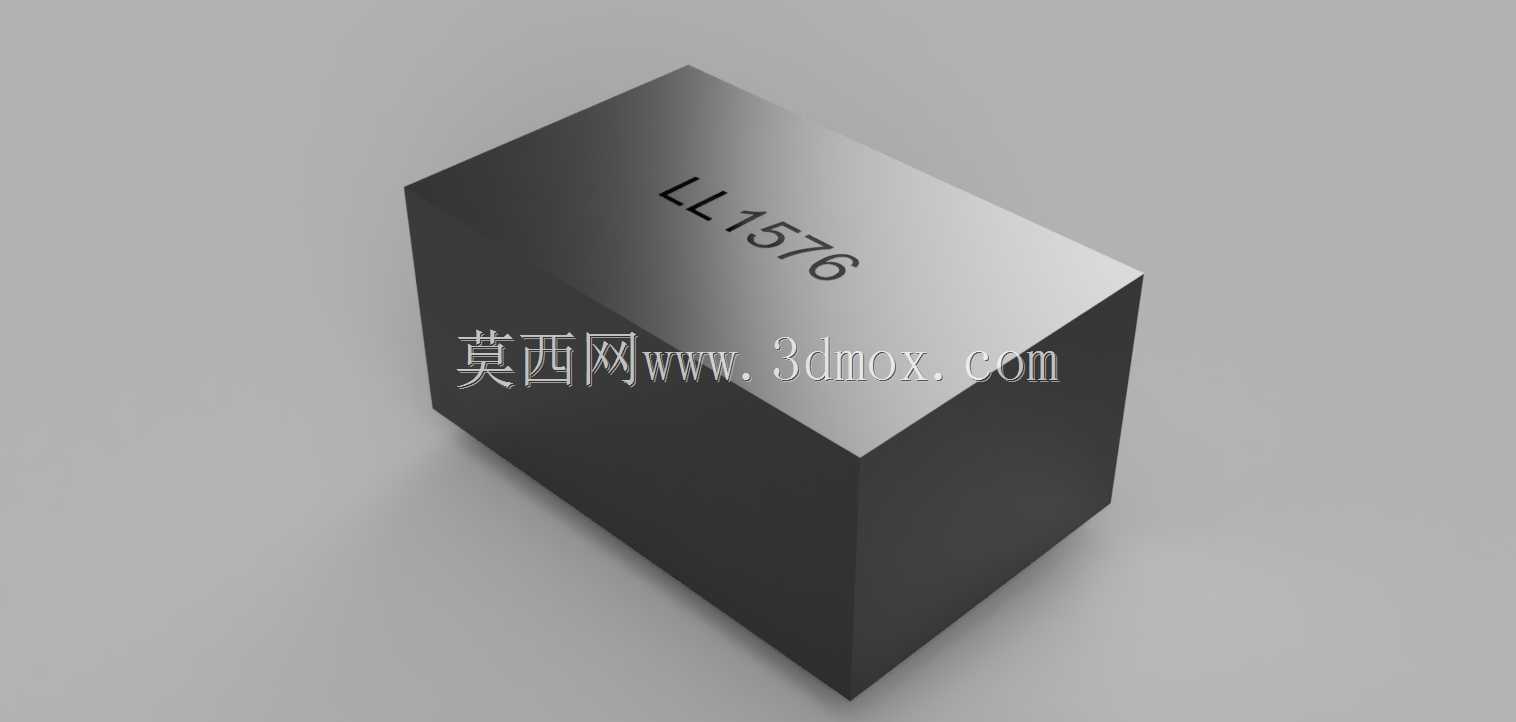

　　在专业音频设备的信号链路搭建中，输入变压器的性能直接决定了弱信号拾取阶段的信噪比与频响平直度，这款LL1576作为麦克风输入、线路盒适配专用的变压器，核心采用高导磁率高导磁合金磁芯搭配高带宽线圈，从磁路结构上降低弱信号传输过程中的磁滞损耗与涡流损耗，保障音频信号全频段传输的一致性。从结构设计来看，该元件采用方正的封闭式金属外壳封装，外壳表面做哑光黑化处理，既可以屏蔽外界电磁干扰对内部线圈的影响，也能避免内部磁路的磁场向外泄露干扰周边电路元件，外壳顶面激光蚀刻型号标识，方便生产组装、后期维护时的元件识别，无需额外粘贴纸质标签，避免长期使用后标签脱落导致的元件辨识困难。

　　引脚布局上，该型号沿用同系列成熟麦克风变压器LL1538的引脚分配方案，对于已经适配LL1538的PCB Layout而言，可直接实现引脚兼容替换，无需重新调整电路板走线与安装孔位，大幅降低音频设备迭代改款时的结构设计工作量，也方便维修场景下的元件代换，减少备件储备的品类压力。实际应用场景覆盖专业录音棚麦克风前置放大电路、舞台演出线路信号隔离转换盒、高端音频接口输入级电路等领域，在这些场景中，麦克风输出的毫伏级弱信号首先经过该变压器完成阻抗匹配与隔离传输，既可以阻断前后级电路的地环路干扰，也能将低阻抗的麦克风输出匹配到后级放大电路的高输入阻抗，减少信号传输过程中的衰减。

　　设计建模过程中，需要严格把控外壳的外形尺寸公差，方正外壳的棱边做微小倒角处理，避免组装过程中锐边划伤操作人员或周边线材；内部磁芯与线圈的绕制空间预留足够的绝缘距离，满足安规要求下的爬电距离规范，引脚的伸出长度与间距严格对应标准PCB焊盘尺寸，保障波峰焊或手工焊接时的可焊性，避免出现虚焊、引脚错位等组装问题。安装边界方面，该元件为直插式封装，安装时需在PCB上预留对应尺寸的投影区域，元件顶部与设备外壳内壁预留至少2mm的安全间隙，避免外壳挤压导致元件变形，周边电路布局时需远离强干扰源如功率放大管、开关电源变压器等元件，最大化发挥其磁屏蔽外壳的抗干扰性能。

　　线圈绕组的分层绕制结构在建模时做了等效简化，既还原了绕组的实际占用空间，也避免过于精细的绕组结构导致三维模型文件过大，影响整体电路板装配的仿真效率；磁芯与外壳之间的固定填充层在模型中做等比例还原，保障结构装配仿真时的干涉检查结果准确，不会出现实际组装时元件装不进外壳的问题。在音频设备的结构堆叠设计中，这类小型变压器的安装位置通常会靠近输入接口端，缩短信号输入路径，减少信号走线长度带来的干扰拾取，建模时需要同步考虑周边接插件、固定柱的位置关系，确保元件安装后不会与周边结构件产生干涉，同时预留足够的焊接操作空间，方便生产线上的组装作业。
