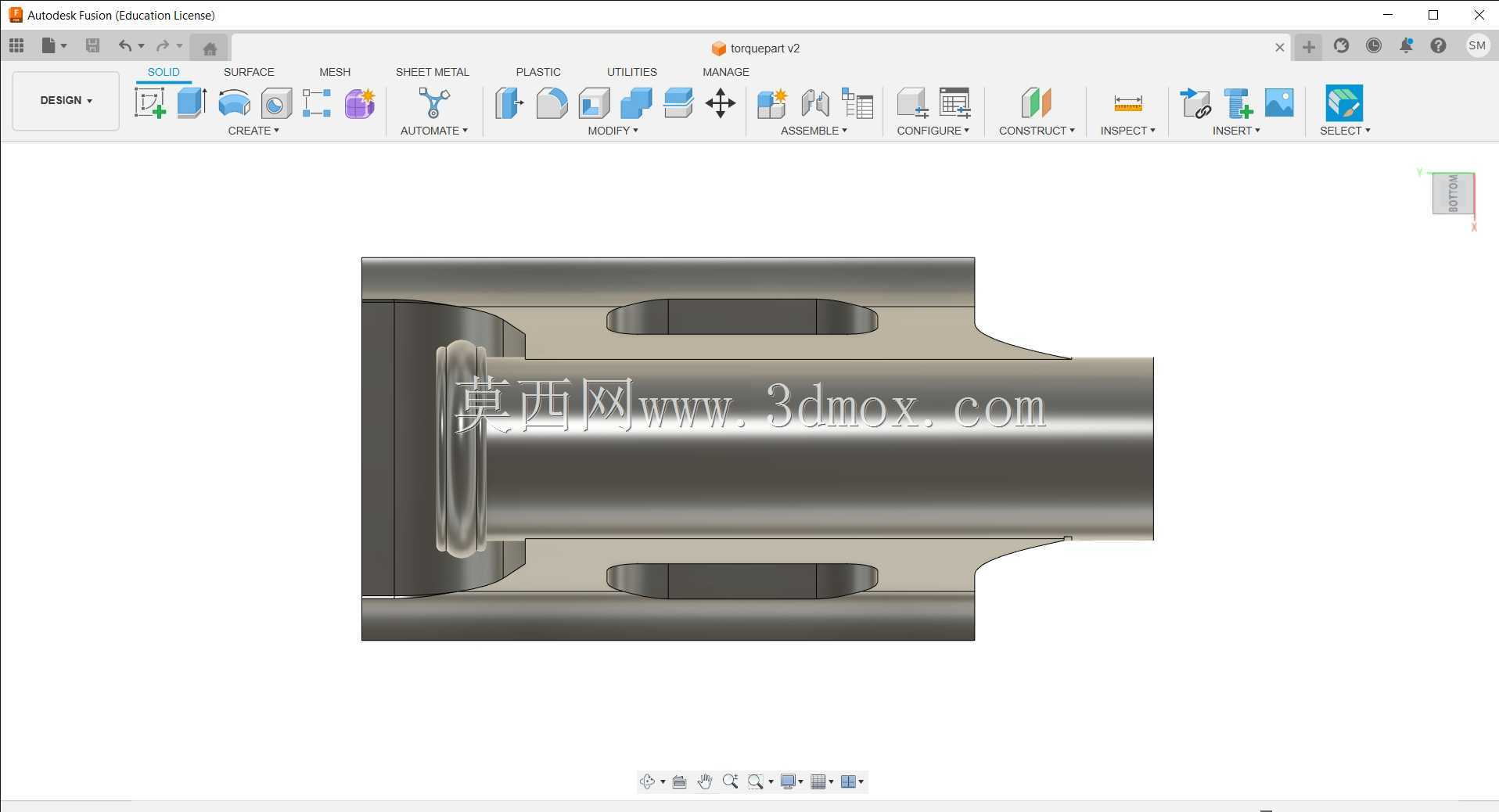

减压阀内置金属阀芯套筒剖视结构

　　该结构呈现的是减压阀内部一类金属套筒式阀芯组件的剖视形态，主体为回转体零件，外圆与阀体内孔形成精密配合，内部沿轴向布置流道，并在侧壁开设对称的长形窗口，用于介质通过、节流和压力反馈。从使用场景看，这类零件常见于气动、液压及流体管路中的减压稳压装置，可安装在控制阀块、管路阀体或实验台架内，承担入口高压向出口稳定低压转换的作用。当介质从一端进入后，会经过套筒窗口与阀芯配合面形成的可变通流面积，窗口开度随阀芯轴向位置变化，从而限制流量并平衡出口压力。侧壁窗口的形状、宽度和轴向位置直接影响节流曲线，对称布置则有利于介质均匀进入，降低单侧冲蚀和径向偏载。建模时需要重点控制内外圆同轴度、窗口边缘过渡、台阶轴肩以及端部密封位置。

　　外圆柱面通常作为导向面，与阀体内孔保持较小间隙，既要保证阀芯运动灵活，又不能因间隙过大造成压力波动。端部缩径结构可用于连接弹簧座、推杆或密封件，轴肩则承担限位和装配基准作用。剖视图能够清楚展示壁厚变化，尤其是窗口区域削弱后的筒体强度，需要在通流能力与结构刚性之间取得平衡。安装边界方面，该类零件整体位于阀体腔体内，轴向长度受阀盖、弹簧腔和密封槽位置约束，径向尺寸不得与内壁、密封圈及导向套发生干涉。装配过程中，外圆导向面、窗口棱边和端口倒角都应保持光滑，避免划伤密封件或造成卡滞。

　　对于三维结构设计人员，建模应先建立回转基体，再通过拉伸切除形成对称窗口，随后补充倒角、退刀槽和端部配合特征；运动校核时需关注阀芯在全开、全关及稳压位置时窗口与阀口的重叠关系。该结构虽然只是减压阀中的局部零件，却直接决定稳压精度、响应稳定性和使用寿命，适合用于阀门原理演示、内部结构分析以及非标减压阀改型设计参考。
