JX4公端矩形电源连接器结构造型

　　这款JX4公端连接器属于小电流多针矩形接插件，常见于仪器仪表内部电源转接、小型机电设备分线、实验台控制模块以及需要快速插拔维护的电气单元中。实际装配时，公头通常固定在设备面板或模块壳体上，与对应母座对插后形成稳定的电气通路，既便于整机出厂前的模块联调，也能在后期检修时减少逐根拆线的工作量。

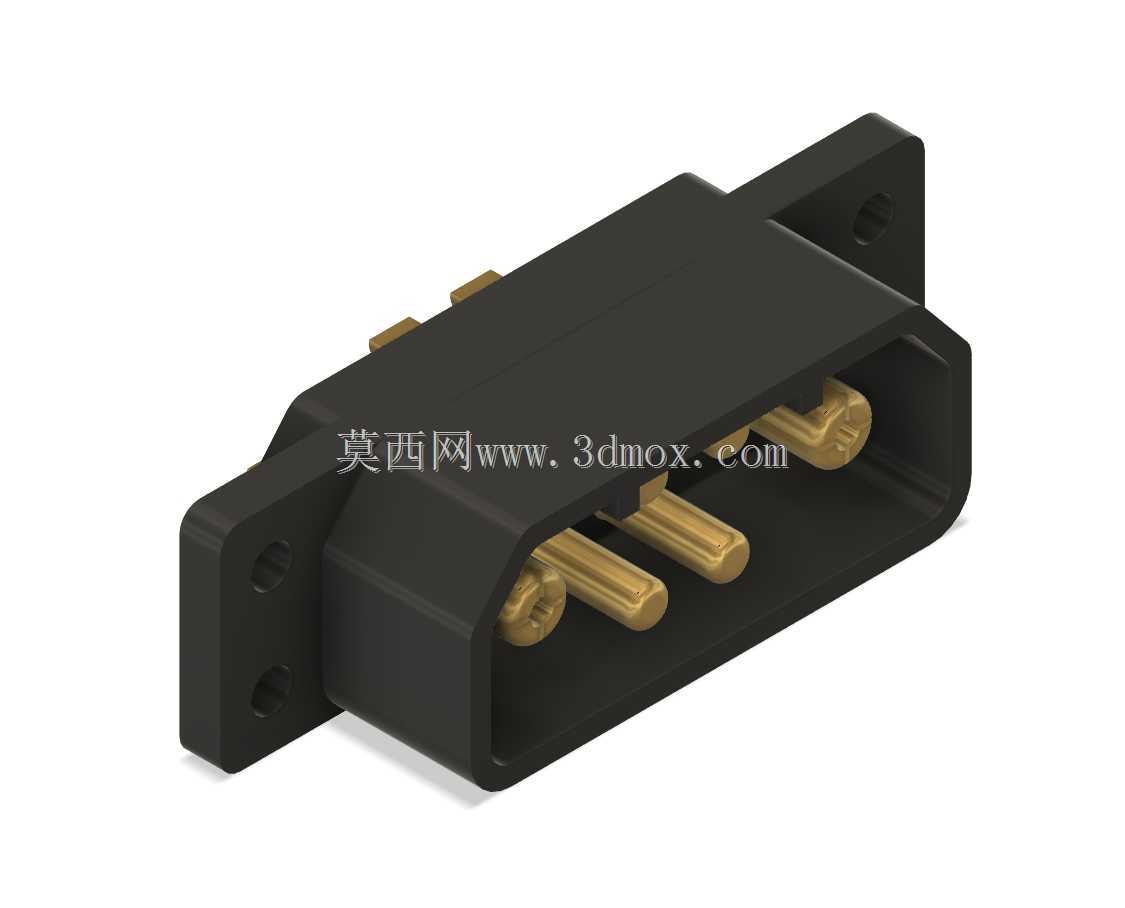

　　从结构上看，黑色绝缘本体承担定位、绝缘和防护作用，前端开口形成插接导向腔，四根金色接触件按固定间距排布。接触件采用圆柱插针形式，插入母端后依靠弹性接触区域保持导通，表面金属色泽对应导电与抗氧化处理需求，有利于降低接触电阻并提升反复插拔后的可靠性。插针根部嵌入绝缘本体，建模时需要保留包胶固定段、外露配合段以及端部导入特征，不能只按简单等直径圆柱处理，否则后续干涉检查和插拔行程分析会失真。

　　两侧带孔耳板是该件的主要安装边界。耳板与本体一体延伸，孔位用于螺钉穿过并固定在面板、支架或塑料壳体上。布局设计时要先确认两孔中心距、耳板厚度以及孔边到本体侧壁的距离，再给螺丝刀或螺母预留操作空间。前端法兰面贴合安装面后，插接腔朝向外侧，背部插针或接线区域则留在设备内部；若面板开孔，开孔轮廓需避让本体加强筋和插针根部，周边还要留出母座插拔时的手指或工装空间。

　　外形尺寸方面，该连接器整体呈低矮长方体趋势，宽度方向由四针排布间距和绝缘壁厚决定，高度方向受插针中心高、本体底部支撑面及顶部加强结构限制。建模过程中应把本体侧壁、端部圆角、内腔挡壁、耳板沉孔或通孔、插针伸出长度等特征分层表达。黑色壳体外侧的加厚区域并非装饰，而是对应插拔受力、模具成型和安装锁紧的结构补强；内腔台阶则用于限制母座过度插入，保证插针啮合长度处于合理范围。

　　在三维选型校核里，不能只关注外观相似度。公母对接轴线应保持一致，插针前端导入段要能补偿轻微对中偏差；耳板固定后，本体不能因螺钉压紧而产生明显翘曲。若用于振动较小的仪表柜内，可直接通过耳板螺钉固定；若安装在移动设备或频繁维护的位置，则需要在周边增加防松、限位或线束固定措施，避免侧向载荷直接作用在插针上。背部接线区域还应与导线弯折半径、端子压接空间和绝缘距离一起评估，确保线束装配后不会顶推连接器本体。

　　该模型适合用于接插件外观评审、面板开孔校核、装配干涉检查以及电气模块布局沟通。结构工程师在调用时，可围绕插针中心距、安装孔位置、插接深度和外围维护空间建立装配约束，从而把连接器从单一元件造型转化为设备接口设计中的真实安装依据。
