BSPP外螺纹多层复合管紧固直通接头

　　这款直通式机械紧固接头主要面向多层复合管路的终端转接场景，适配PEX-AL-PEX结构的16×2mm铝塑复合管，一端采用BSPP1/2（G1/2）外螺纹接口，可直接旋入阀体、泵组、分水器或设备面板上对应的内螺纹端口，在水暖、液压站、流体输送设备以及小型工业管路系统中承担刚性螺纹端与柔性复合管之间的过渡连接任务。

　　从现场使用角度看，铝塑复合管兼具金属层的阻氧、抗形变能力和塑料层的耐腐蚀、易弯曲特性，但管端如果仅靠普通插接很难长期承受管路压力与温度循环。该接头采用机械压紧结构：螺母侧的锁紧套在旋紧过程中均匀环抱管材外壁，内部密封件贴合管端形成轴向与径向双重约束，避免管材在压力波动下脱出或渗漏。外螺纹端保留标准六角受力面，装配时可用开口扳手或活动扳手施加扭矩，中间本体也设置了更大的六角夹持位，方便在狭窄空间内对位并防止跟转，这一点在设备预装和售后维修中都很实用。

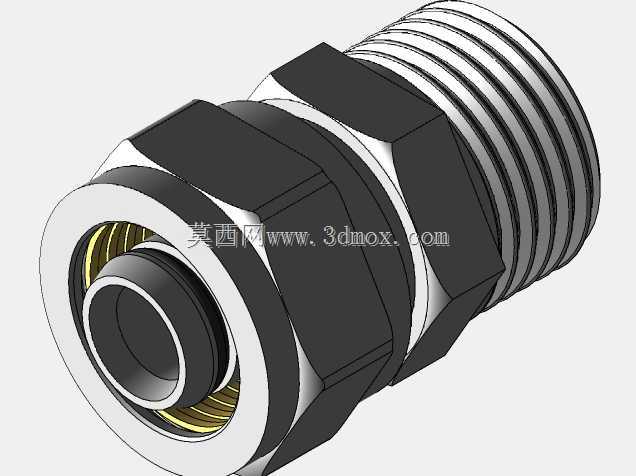

　　建模时优先还原了真实零件的装配关系与外部边界：螺纹段按工程制图习惯表达出外牙轮廓与螺距节奏，六角部位的对边尺寸、倒角和过渡圆角均按实物比例建立；接头内部可见锁紧环与密封通道，能够直观展示管材插入后的夹持状态。外形上，螺纹端长度满足常规G1/2内螺纹孔的旋合深度，螺母端外径则决定了管路开孔和扳手活动空间，布局时需要在设备面板或阀块周围预留足够的装配余量。

　　结构设计思路围绕“可重复装拆、密封可靠、抗拔脱”展开。本体中段的台阶用于限制内部零件位置，外六角与锁紧螺母之间形成明确的受力分区；管材插入后，金属加强层被压紧机构锁定，既减少冷流蠕变带来的松动，也能适应水暖系统中的热胀冷缩。接头整体轴向紧凑，适合在阀门进出口、减压阀下游、冷却水路和紧凑型液压管路中使用。选型时除确认螺纹规格为G1/2外，还需核对管材外径16mm、壁厚2mm，保证压紧套与密封孔道匹配；安装边界上应保证管端切口平整、插入到位，并在螺纹侧按介质要求选用合适的螺纹密封方式，从而使接头在长期振动和压力循环下保持稳定连接。
