同轴管支撑换热器内管用螺旋线圈

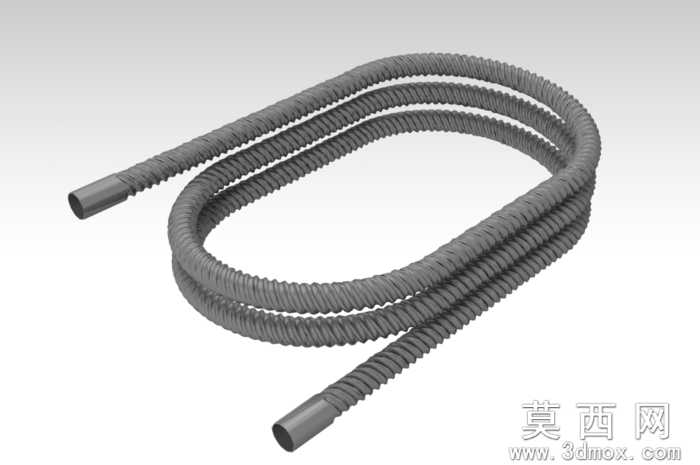

本螺旋线圈为同轴管支撑换热器的内管配套构件，采用三维参数化建模方式完成整体设计，建模过程中首先确定螺旋线的核心参数：结合同轴换热器的内管外径、换热流道的设计间距，设定适配的螺旋升角、圈数与整体延展长度，保证线圈成型后可紧密套设于内管外壁，实现对内管的均匀支撑，避免内管在换热工况下因流体冲击、温度形变出现偏移、贴壁问题，保障同轴换热流道的间隙均匀性。建模时先绘制螺旋扫掠路径，以匹配内管外壁的圆弧截面作为扫掠轮廓，通过扫掠特征生成连续的螺旋主体，两端做平滑收束处理，去除尖锐棱角，避免装配时刮擦管壁、损伤密封结构。材质设定上选用适配换热工况的金属材质，渲染时还原金属表面的哑光磨砂质感，清晰呈现螺旋肋条的连续纹理，每一圈螺旋的肋条间距均匀一致，无扭曲、断连、变形问题，整体结构连续顺滑。设计过程中重点考量线圈的支撑性能与流体扰动效果：均匀排布的螺旋肋条既可以对内管形成多点位的稳定支撑，抵消内管受流体冲击产生的径向振动，又能在换热流道内对换热介质形成适度扰动，破坏介质流动的边界层，提升换热效率，同时不会造成过大的流阻影响介质正常循环。线圈整体为一体化连续结构，无拼接缝隙，结构强度可靠，可适配不同长度的同轴换热器内管，建模时保留参数可编辑性，可根据不同规格的换热器尺寸快速调整螺旋直径、螺距、整体长度等参数，适配多样化的换热设备设计需求，渲染输出的效果清晰展现结构细节，可直接用于装配验证、结构展示与生产加工参考。
