交叉排布空心螺旋线圈三维结构设计

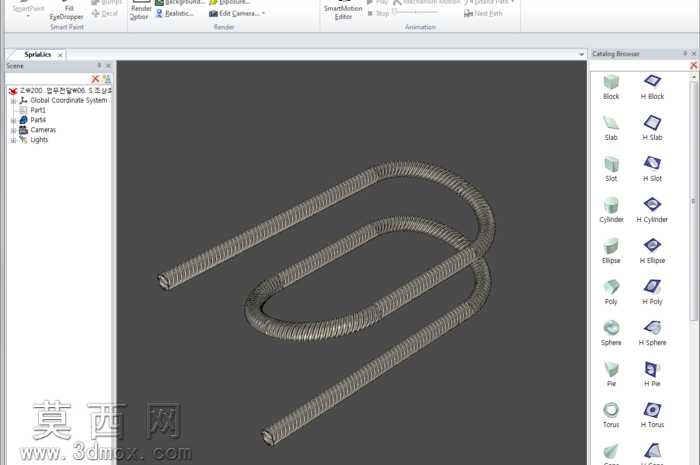

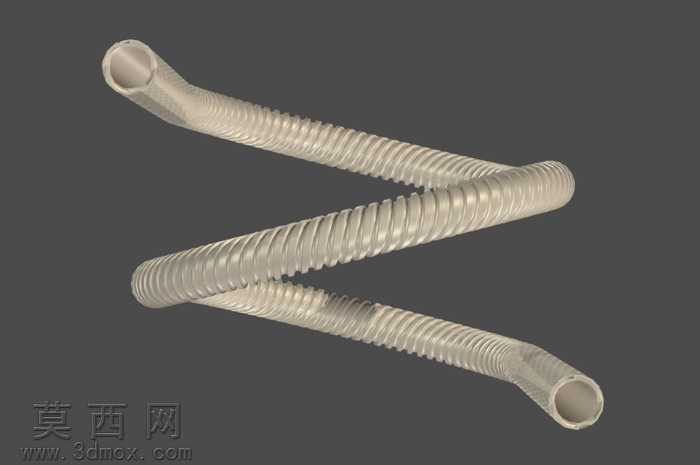

本作品为交叉排布的空心螺旋线圈三维结构，建模阶段以螺旋线生成逻辑为核心，先确定三段等螺距螺旋段的空间走向，通过调整螺旋线的起始角度、轴向偏移量与弯曲半径，让三段螺旋管在空间中形成互不干涉的交叉排布形态，保证每一段管路的曲率过渡均匀，无突兀弯折或曲率突变的区域。建模过程中先绘制螺旋中心路径，再以路径为基准扫描生成空心管体，管体的内外径参数保持统一，两端的管口做平齐处理，边缘做微小圆角过渡，避免尖锐棱角带来的应力集中问题，同时保证管口截面为标准正圆形，符合实际管件的接口加工要求。材质设置上选用哑光金属质感，模拟不锈钢换热管的表面特性，调整材质的粗糙度、反射率参数，让管体表面呈现出细腻的金属漫反射效果，既能够清晰展现螺旋纹路的起伏细节，又不会因为过强的镜面反射干扰结构形态的观察。渲染阶段采用柔和的侧上方打光方案，主光源提供足够的照明亮度勾勒管体的整体轮廓，辅助光源补充暗部细节，让螺旋凹槽处的阴影层次自然，能够直观区分每一圈螺旋的凸起与凹陷结构，背景选用低饱和度的深灰色，进一步突出浅色管体的空间形态。结构设计上充分考虑了螺旋管路的流体通过特性，等螺距的设计可以保证流体在管内流动时的流速稳定，交叉排布的方式能够在有限的空间内最大化管路的总长度，提升换热过程中的接触面积，两端的平直管段预留了足够的接口长度，方便后续与外部管路进行连接装配，整体结构无多余冗余特征，所有曲面均为连续光滑过渡，既满足三维建模的几何连续性要求，也符合实际换热元件的生产加工逻辑，可直接用于换热场景的结构验证、流体仿真分析参考。
