气动系统用空气线稳压器三维结构设计

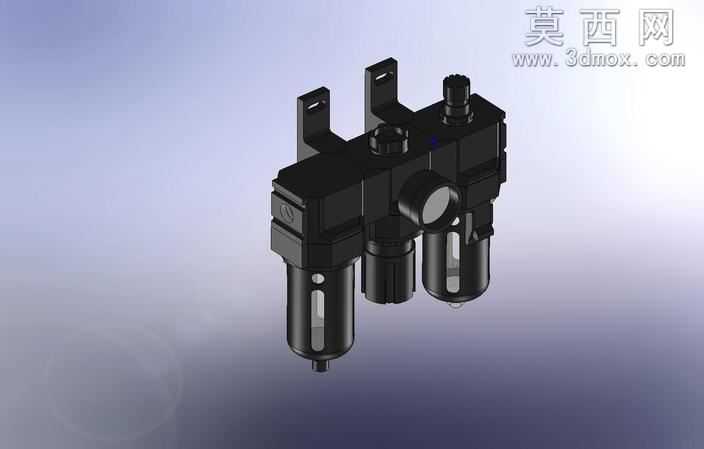

本模型为气动系统配套使用的空气线稳压器，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循气动元件的实际装配逻辑，先完成单个功能腔体的独立建模，再通过同轴、面重合等标准装配约束完成整体组装，确保各部件的装配关系与实际产品完全一致。模型外观渲染采用哑光黑色工程塑料材质模拟主体外壳，搭配半透明PC材质制作过滤储水杯体，金属调节旋钮部分采用磨砂金属材质，通过环境光遮蔽、漫反射等渲染参数调整，还原工业气动元件的真实质感，渲染视角采用45度斜俯视角度，可同时展示产品的安装固定结构、调节旋钮位置以及过滤杯的布局。结构设计上，该稳压器采用三联件集成式布局，顶部设置两个带安装孔的固定支架，可直接固定在设备安装面板上，主体集成了空气过滤、压力调节、油雾分离三个核心功能模块，各模块之间采用内嵌式气路连通，无需额外外接管路，减少了气动系统的管路接头数量，降低漏气风险。设计思路上，本模型仅构建外部装配结构，未制作内部精密阀芯等细小零件，定位为气动系统整体布局的配套装配模型，可直接导入气缸、压缩机等气动系统的整体装配体中，完成设备气路部分的布局校验、安装干涉检查以及整体设备的外观渲染展示，模型的接口尺寸、安装孔位、整体外形尺寸均参考市面主流气动三联件稳压器的通用规格设计，具备较高的通用适配性，可用于气动设备的方案设计、装配演示以及教学演示场景，帮助设计人员快速完成气动系统的整体布局搭建，无需从零开始建模，大幅提升气动相关设备的三维设计效率。
