自动包装机用日期热打印机构三维设计

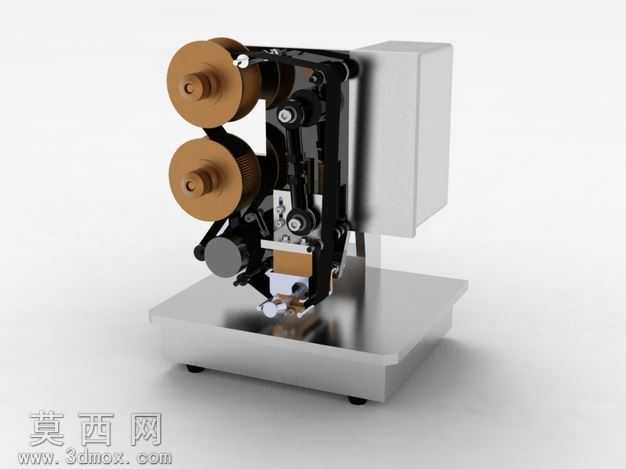

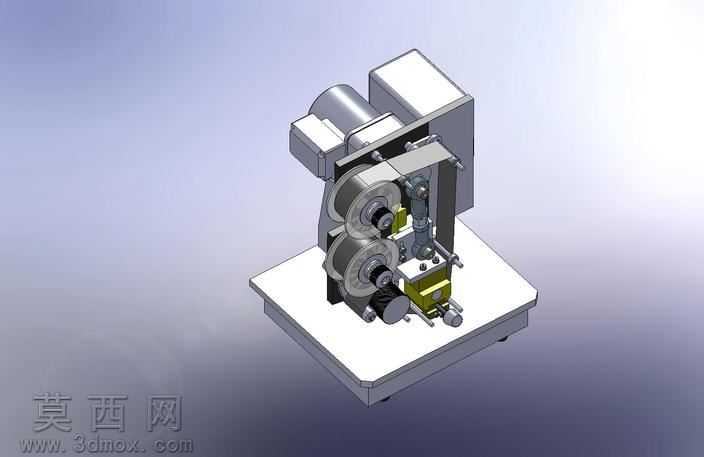

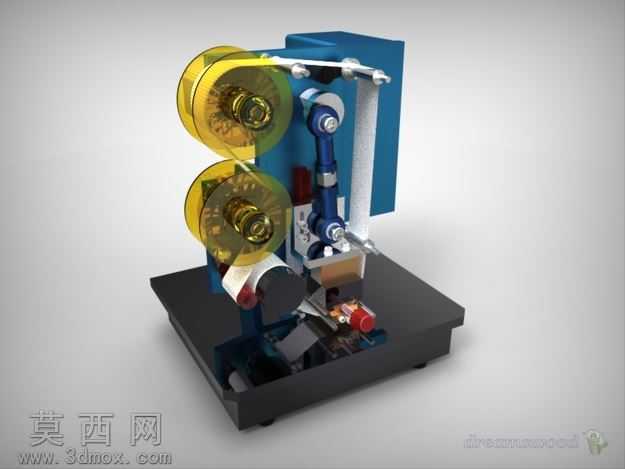

本模型为自动包装机配套的日期热打印执行机构，采用三维参数化建模完成整体装配设计，建模过程中对各零部件进行了严谨的尺寸约束与装配干涉校验，确保各运动部件无行程冲突、配合间隙符合机械设计公差要求。模型渲染阶段针对不同材质部件做了区分设置：机架钣金件采用哑光金属漆材质，还原冷轧钢板折弯成型后的表面质感；传动齿轮组采用调质钢材质，赋予细腻的金属磨砂纹理与轻微反光效果，体现机加工零件的精度质感；打印头加热模块采用耐高温合金材质，表面做轻微氧化质感处理，匹配热工作部件的实际外观；安装底座采用硬质阳极氧化铝材质，呈现细腻的银灰色金属哑光效果；传动连杆、调节旋钮等外露操作件分别做了镀铬亮面与防滑滚纹的细节处理，提升模型的真实还原度。结构设计上，该机构采用立式双轮色带输送结构，上下布置的送料轮可实现热转印色带的定长步进输送，配合后端的凸轮驱动机构，可完成打印头的下压、抬升往复动作，实现与包装机送料节奏的同步打码；侧面集成的驱动电机通过同步带轮将动力传递至色带输送轮与凸轮主轴，无需额外设置多组动力源，精简了整体结构体积；打印头位置设置了多维度调节结构，可通过侧边的调节旋钮微调打印头的下压行程与水平位置，适配不同厚度的包装材料与不同位置的打码需求；底座预留了标准安装孔位，可直接固定在自动包装机的机架工位上，无需额外设计转接安装板。设计思路围绕包装生产线的连续作业需求展开，优先保证机构运行的稳定性与维护便捷性：色带更换无需拆解整体机架，仅需打开侧方防护盖板即可完成色带卷的装卸；加热模块采用快拆式安装结构，后续维护更换加热元件时无需拆解整个传动链路；传动齿轮组采用封闭式防护设计，避免生产环境中的粉尘落入啮合间隙造成部件磨损，延长机构的连续运行寿命，整体结构紧凑、传动路径短，可适配多数立式、卧式自动包装机的日期打码工位加装需求。
