卧式齿轮减速三相异步电动机三维建模

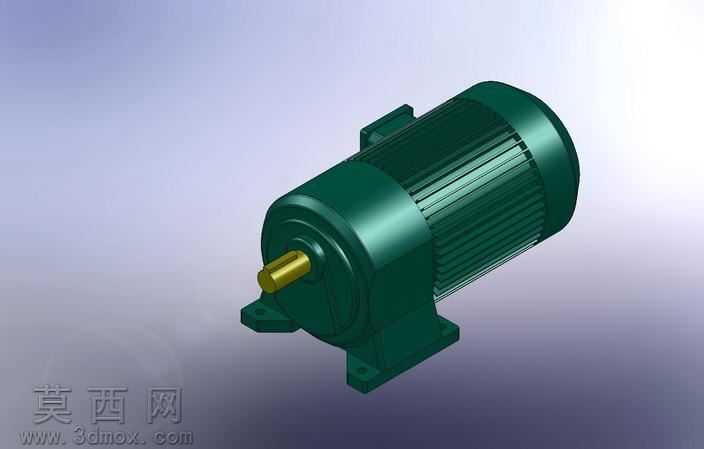

本模型为卧式齿轮减速异步电动机的三维实体建模成果，建模过程以工业常用减速电机的实际测绘尺寸为基准，在SolidWorks软件中通过多实体配合的方式完成整体结构搭建。建模初期首先梳理减速电机的结构组成，将整体拆分为电机主体外壳、散热筋结构、前端减速箱壳体、输出轴、安装固定脚座、接线盒座几个独立模块，分别进行草图绘制与特征生成。电机主体外壳采用旋转凸台特征生成基础圆柱轮廓，之后通过线性阵列特征生成外壳表面均匀分布的轴向散热筋，散热筋的厚度、间距、高度均参考实物比例设置，还原真实电机的散热结构形态；前端减速箱壳体通过拉伸凸台与圆角特征组合完成，壳体与电机主体的对接面设置精准的配合止口，保证装配时的同轴度精度。输出轴部分采用阶梯轴结构建模，轴端的键槽通过拉伸切除特征生成，轴肩位置的倒角、退刀槽细节均做还原，还原真实轴类零件的加工工艺特征。底部的安装脚座与壳体一体化建模，脚座上的安装通孔通过异形孔向导生成，孔位的中心距符合通用减速电机的安装尺寸标准，方便后续工程图导出与实际安装参考。材质渲染阶段，电机外壳与减速箱壳体赋予深绿色铸铁烤漆材质，调整材质的粗糙度与反光度参数，还原工业电机漆面的哑光质感；输出轴部分赋予黄铜金属材质，模拟轴端的防锈处理效果，同时调整金属材质的高光参数，突出轴类零件的金属光泽；安装脚座的安装面做轻微的磨砂质感处理，还原铸件安装面的加工纹理。整体装配过程中严格保证各部件的同轴度要求，输出轴与电机转子轴的传动连接部分做简化处理，既保留结构的完整性，又避免模型过于冗余。模型完成后通过软件自带的渲染功能生成预览图，调整场景光源为柔和的漫射光，避免模型表面出现过强的反光与阴影，清晰展示电机的整体外形与结构细节。本模型可用于机械设计教学、传动系统装配模拟、设备布局方案展示等场景，建模过程中遵循机械设计的尺寸规范，各部分比例协调，结构特征完整，能够准确还原卧式齿轮减速电机的真实外观与结构特点。
