工业设备用单辊导向支撑导轨结构

　　在自动化生产线、精密检测仪器、小型物料输送工位这类需要对运动部件做精准导向的场景里，单辊导轨的应用占比一直不低，不同于多辊组合的重载导轨，这类单辊结构主打小空间内的精准导向与低摩擦支撑，很多做小型非标设备的结构工程师在选型时，常会优先考虑这类结构的紧凑性优势。从实际使用场景来看，这类单辊导轨常被用在传感器安装位的微调滑台、小型工装夹具的推拉导向、检测探头的直线进给工位，它不需要承担大吨位的负载，核心作用是给做直线往复运动的部件提供稳定的运行轨迹，避免运动过程中出现偏摆、卡滞的问题。

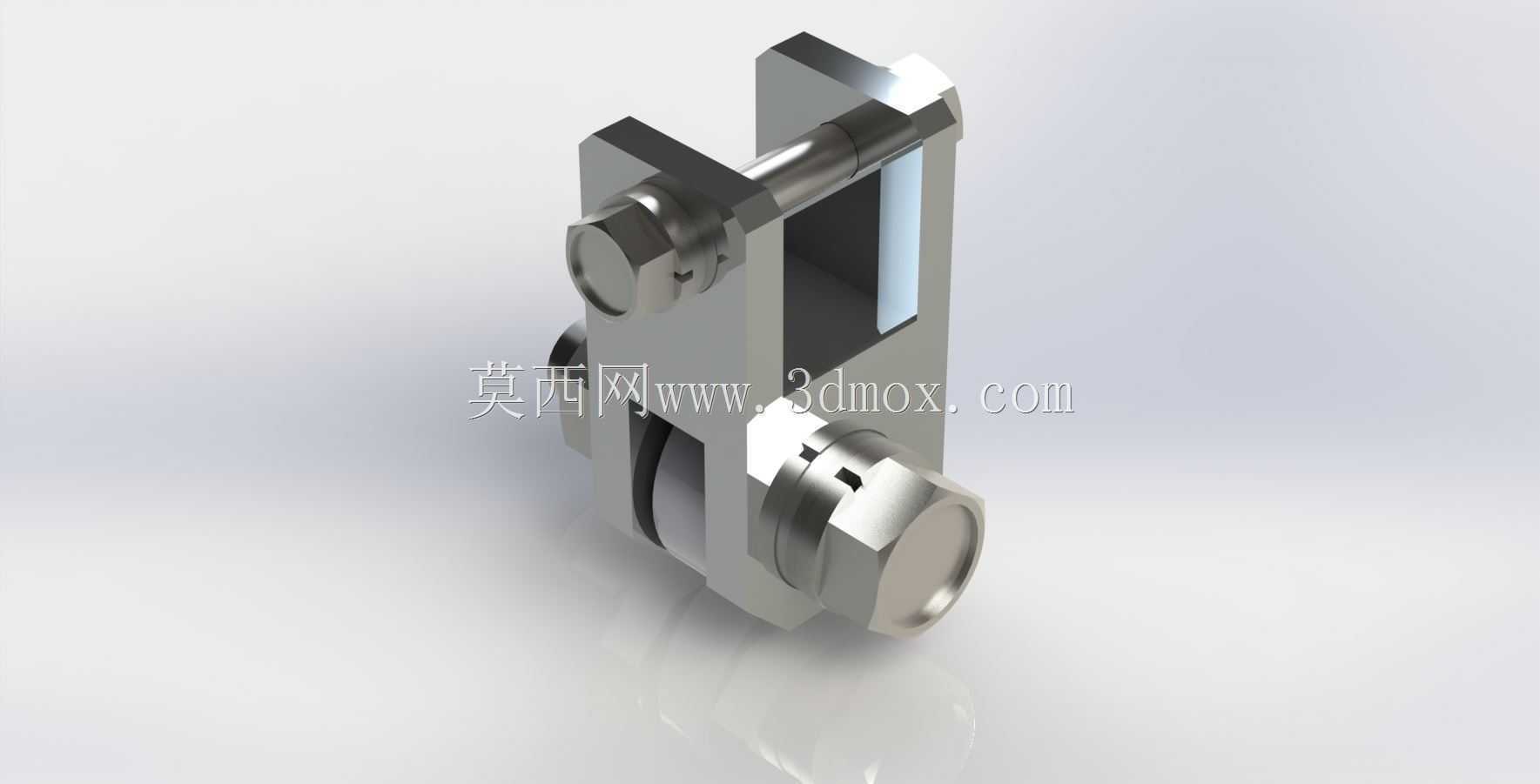

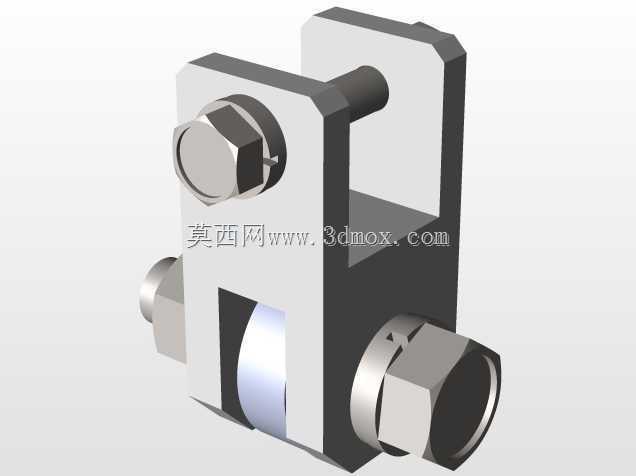

　　从功能特性上看，这款单辊导轨采用单侧辊轮配合夹持座的结构，辊轮通过销轴固定在U型安装座上，辊轮外圆做了高光洁度处理，和配套的导向面接触时为滚动摩擦，相比滑动摩擦结构，运行阻力能降低60%以上，长时间往复运行也不会出现明显的磨损卡顿。安装座的侧边设置了锁紧调节结构，当导轨安装到位后，可以通过端部的锁紧件调整辊轮和导向面的配合间隙，既不会因为间隙过大出现运动窜动，也不会因为间隙过小导致运行阻力陡增，这个调节结构的设计，能适配不同加工精度的安装基面，降低对配套安装面的加工精度要求，减少现场装配的调试时间。

　　设计思路上，这款结构优先考虑了小安装空间的适配性，整体结构没有冗余的外伸部件，U型座的两个安装面都做了平整处理，可以直接通过螺栓固定在设备的安装基板上，不需要额外加工复杂的安装沉位。辊轮的销轴采用台阶式设计，一端和安装座过盈配合定位，另一端通过锁紧螺母防松，避免设备长时间运行后销轴出现转动或者窜动，辊轮内部预留了润滑脂存储腔，装配时填充低温润滑脂后，可以满足长时间免维护运行的需求，不需要频繁加注润滑剂，适配那些不方便定期维护的封闭设备内部工位。

　　从安装边界尺寸来看，这款单辊导轨的整体宽度控制在较小范围内，安装座的两个固定孔间距经过标准化设计，能适配市面上多数小型滑台的安装孔位，不需要对现有设备的安装板做二次打孔改造。辊轮的突出高度经过精准计算，当安装座贴紧基面固定后，辊轮的导向面刚好和配套的运动部件导轨面齐平接触，不需要额外加垫片调整高度。端部的锁紧调节件采用外六角结构，用常规的开口扳手就能完成间隙调整，不需要专用工装，现场装配的便利性很高。

　　在实际选型匹配时，需要注意这类单辊导轨适合的负载区间，它更适合水平方向的轻载导向，如果是垂直方向的运动导向，需要成对对称布置来抵消侧向力，单组使用时要核算运动部件的重量，避免超出辊轮的承载能力导致辊轮变形。另外在安装时要保证固定螺栓的拧紧力矩符合要求，避免设备运行过程中安装座出现松动，导致导向精度下降。这类结构的三维建模过程中，要重点关注辊轮和销轴的配合公差、安装座的形位公差，特别是两个安装孔的同轴度、安装面的平面度，这些参数直接影响最终的装配效果和运行顺畅度，建模时需要把配合间隙、公差带都考虑进去，避免后续加工装配出现干涉问题。
