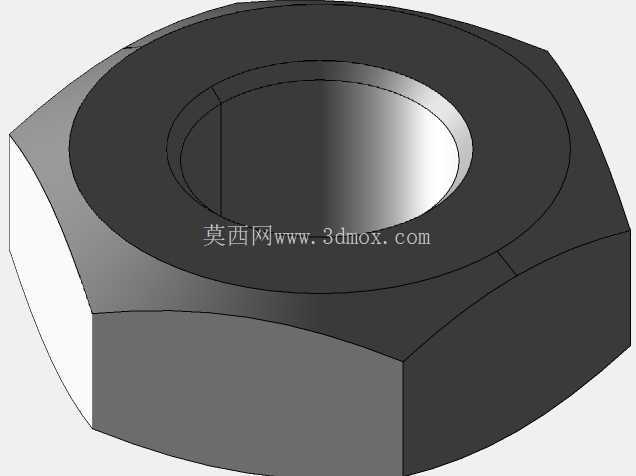

DIN439标准薄型六角螺母M2-M64规格

　　在各类机械设备装配、仪器仪表装调、阀门组件配套场景中，薄型六角螺母是极为常用的螺纹紧固连接件，这类零件相比标准厚度六角螺母，整体轴向尺寸更短，能够适配安装空间受限的连接点位，避免螺母突出安装面过多带来的干涉问题。从实际选型应用来看，M2到M64的规格覆盖了从小型精密仪器内部的微型紧固点位，到大型工业管道、重型设备支架的大规格连接需求，不同公称直径对应的对边宽度、螺纹公差都严格遵循对应标准要求，建模时需要严格匹配螺纹小径、大径的公差区间，保证虚拟装配时螺纹副能够实现无干涉啮合，同时六角头的对边尺寸要符合扳手空间的设计要求，避免实际装配时出现标准扳手无法卡合的问题。

　　这类薄螺母的设计思路核心是在保证足够螺纹啮合强度的前提下，尽可能压缩轴向占用空间，通常应用在两个被连接件间距较小、连接副不需要承受极大轴向拉脱载荷的场景，比如阀门阀杆的定位锁紧、仪器仪表面板的组件固定、钣金框架的拼接紧固等场景，相比厚螺母，薄螺母在这类场景下既能完成螺纹锁紧的功能，又不会因为螺母厚度过大导致整体结构冗余。建模过程中需要注意六角端面的倒角处理，标准薄螺母的两端都带有适配螺纹导入的倒角，既能够在装配时快速对准螺杆螺纹，也能去除六角棱边的加工毛刺，避免安装时划伤操作人员。

　　从安装边界来看，不同规格的薄螺母对应的安装沉孔深度、扳手操作空间都有明确的工程要求，比如小规格M2-M6的薄螺母，对应的六角对边尺寸较小，安装时需要预留的扳手回转空间仅需几毫米，适合密集排布的紧固点位；而M30以上的大规格薄螺母，对边尺寸超过40毫米，安装时需要预留足够的套筒操作空间，建模时需要在装配层级提前校验周边结构是否存在干涉。另外薄螺母常和标准螺母配合使用形成防松结构，在有振动工况的设备上，先拧入标准厚螺母承担主要载荷，再拧入薄螺母紧贴厚螺母端面，通过螺纹副的反向作用力实现防松效果，这也是这类零件在振动设备、流体阀门上应用广泛的原因之一。建模时除了保证外形尺寸的准确性，还需要还原螺纹的收尾结构、六角面的加工纹理特征，让模型在工程演示、装配仿真时能够更贴近真实零件的状态，为后续的工程出图、装配校验提供准确的数字模型基础。
