带引线键合工艺的球栅阵列封装结构

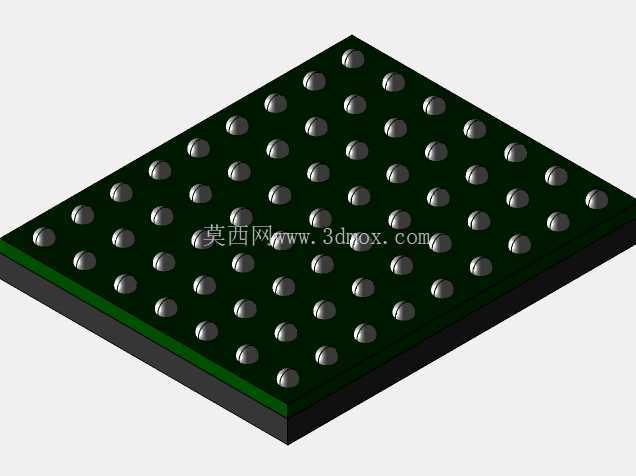

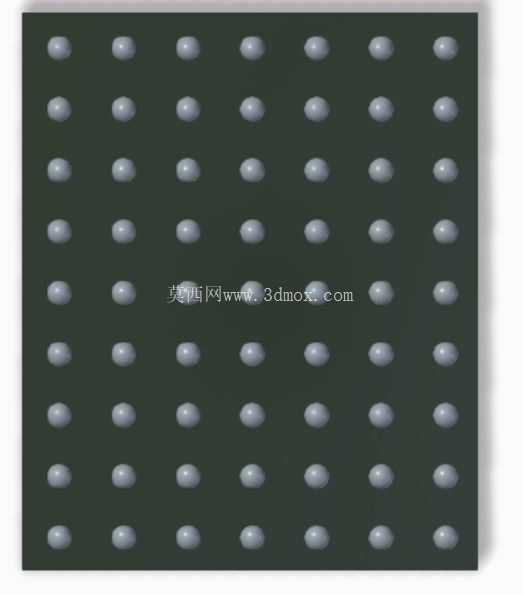

　　电子整机向小型化、高集成方向迭代时，板级互连的空间占用始终是结构工程师需要优先权衡的环节。这套带引线键合的BGA封装结构，把芯片承载、信号引出、板级焊接三个层级的装配关系完整呈现出来，可直接用于PCB布局校核、封装库建库参考以及SMT产线的工装方案推演。从底部阵列排布的焊球来看，这类封装的核心优势在于互连引脚不再从封装本体四周侧向伸出，而是以面阵方式分布在载体底面，相同引脚数量下，封装本体的投影面积远小于四边引脚的QFP类器件，同时引脚的信号路径长度更短，寄生电感与寄生电容更容易控制，在高速数字电路、射频前端模块以及高密度主控板上应用十分普遍。

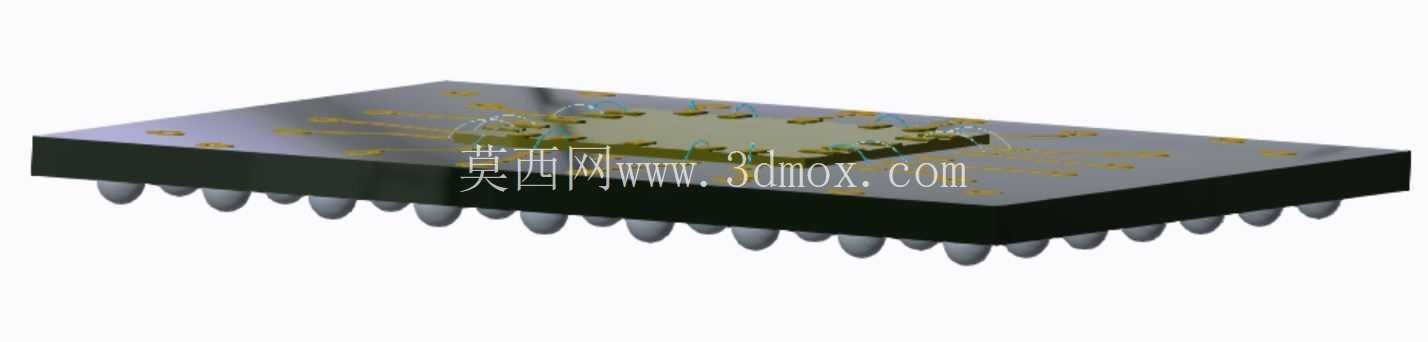

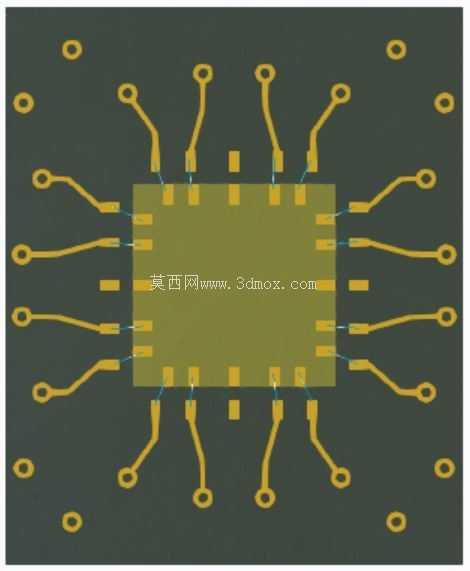

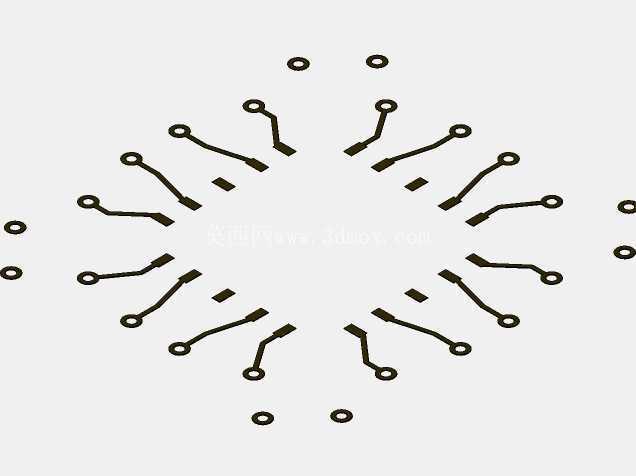

　　模型中保留了引线键合的内部结构细节，能清晰看到裸芯片通过细金属引线与封装基板的焊盘形成电气连接，这一结构还原对应了封装制造中段的键合工序：芯片先以粘接材料固定在基板承载区，再通过热超声或热压工艺完成金、铝引线的两端焊接，之后才会进行塑封料包封与底部植球。做结构评审时，这部分内部形态可以帮助工程师理解封装内部的高度堆叠关系，避免在外壳设计、导热垫选型时误判器件的真实厚度余量。外形与安装边界方面，BGA器件在PCB上的占用区域不能只按本体轮廓绘制，底面焊球对应的焊盘阵列需要严格匹配基板走线，器件本体外侧还要预留返修热风嘴的操作空间，靠近板边、连接器或高壳体侧壁的位置要提前核对避让距离。

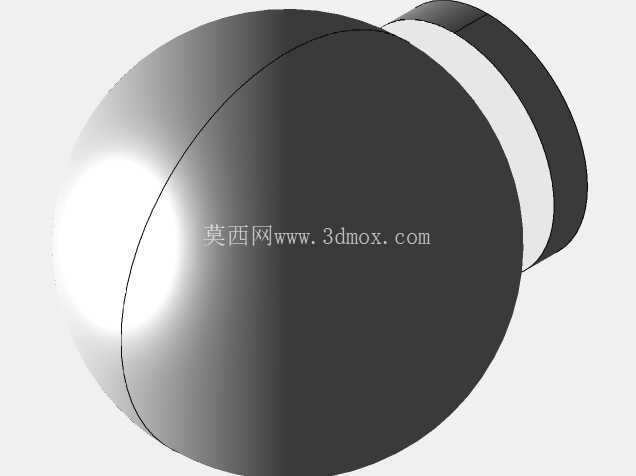

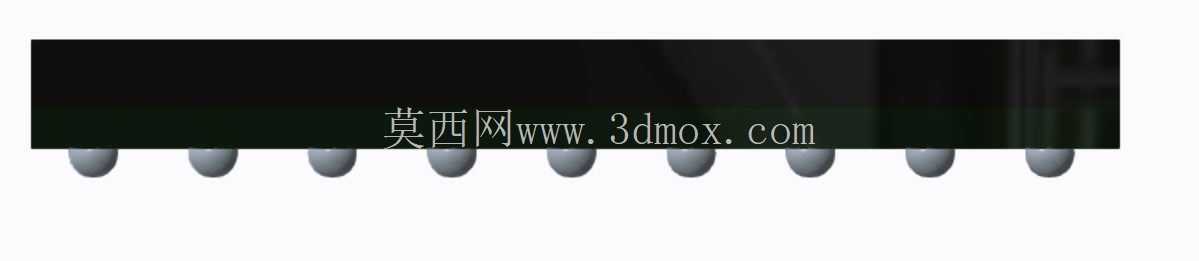

　　焊球的共面度决定了回流焊接后的良率，建模时将焊球的球形轮廓、间距与阵列排布按实际装配关系还原，可直接用于焊盘钢网开孔评估、焊点热循环应力分析的前置参考。不同于插座类器件，BGA焊接后无法通过手工插拔更换，布局阶段就要兼顾测试点引出、 underfill填充工艺的操作空间，以及散热器安装时的压力施加范围，防止塑封本体受外力出现内部引线脱开。整套结构既覆盖了封装外部的板级配合界面，也展现了内部芯片与键合引线的层级关系，能为电子设备结构设计、封装工艺验证、整机堆叠校核提供直观的三维参照。
