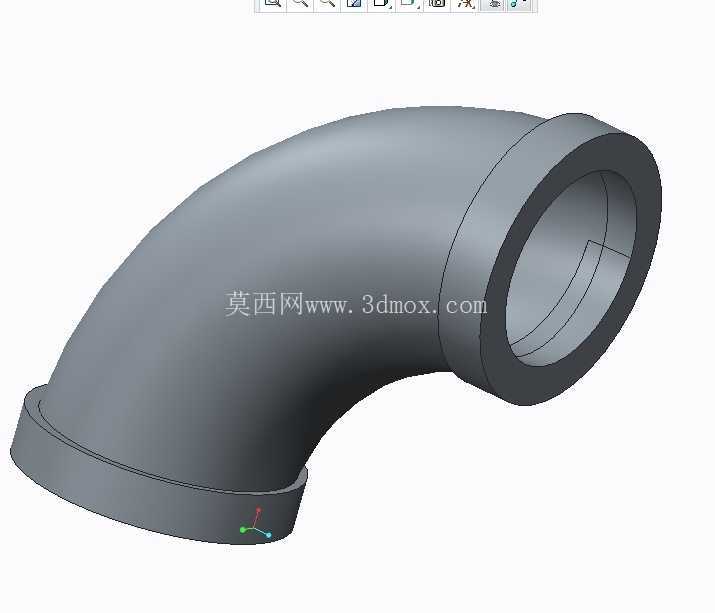

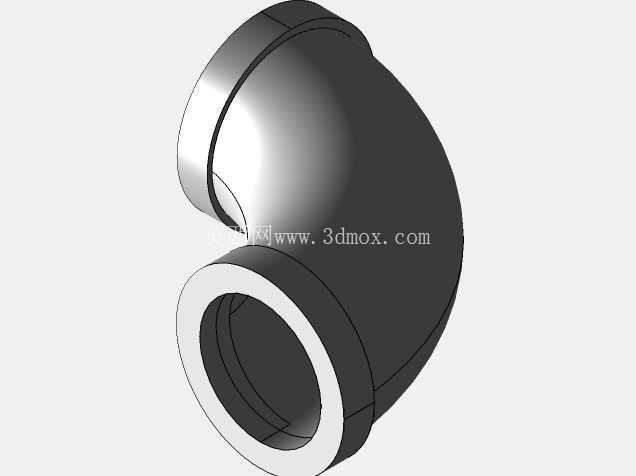

90度带翻边承插式弯头管件结构

　　该弯头管件属于管路系统中用于改变流体走向的基础连接件，整体呈90度直角弯转形态，两端均设置加厚环形翻边结构，可适配承插式管路对接场景，在给排水管网、工业流体输送管线、暖通空调管路、化工物料输送系统以及各类机械设备内置油路、气路布局中广泛使用，主要作用是在有限安装空间内完成管路方向切换，同时保障接口处的连接强度与密封可靠性。

　　从结构设计思路来看，弯头主体采用等曲率圆弧弯转构型，弯管段内壁保持顺滑过渡，不存在突兀折角，流体流经弯转区域时不会形成剧烈涡流与局部压损，能够有效降低管路输送过程中的压力损失，减少流体对管壁的冲刷磨损。两端的环形凸缘翻边做了加厚处理，一方面在管件对接时可作为轴向定位限位结构，配套卡箍、法兰压圈或者承插套筒完成锁紧固定，另一方面翻边区域相比直管段壁厚更大，能够承受接口位置更高的装配应力与管路内压，避免对接位置出现应力集中开裂。

　　建模过程中完整还原了管件的中空通腔结构，内外壁同轴度保持一致，弯管段的弯曲半径符合常规管路配件的通用设计规范，既不会因弯曲半径过小导致通流截面收缩、输送阻力陡增，也不会因弯曲半径过大占用过多安装空间。两端翻边的外径、厚度以及直段插接长度均按照标准承插管件的安装边界设定，装配时直管段可直接插入对应配套的管路接口内，翻边端面与对接件端面贴合后即可完成轴向定位，无需额外测量插入深度，现场装配效率更高。

　　在实际工况适配性上，该类弯头可根据使用场景选用金属、工程塑料等不同材质，金属材质版本可应用于高压油路、蒸汽管路、工业给排水等场景，塑料材质版本多用于民用给排水、低压通风管路。结构上无额外复杂活动部件，整体为一体成型构型，长期使用过程中不存在易损失效点，维护成本极低。建模时对弯管内外壁的过渡圆角、翻边与直管段的衔接位置都做了圆滑处理，避免尖角应力集中，既符合铸造、注塑或者弯管加工的工艺要求，也能在管路承压时让应力均匀分布在管壁整体，不会在弯转内侧或者翻边衔接位置出现应力峰值。

　　布局选型时，该弯头的整体外轮廓占用空间可直接用于管路三维布线干涉检查，两端接口的同轴朝向、弯转方向的投影尺寸能够直接匹配设备内部管路排布，提前规避管线与周边机架、其他零部件的安装碰撞，尤其在紧凑型设备的气路、油路设计中，可直接调用该模型完成管路走向预排布，核算实际所需管线长度与安装操作空间，大幅减少现场装配时的切管、试装返工量。
