萨澳丹佛斯OMP液压轨道电机结构设计

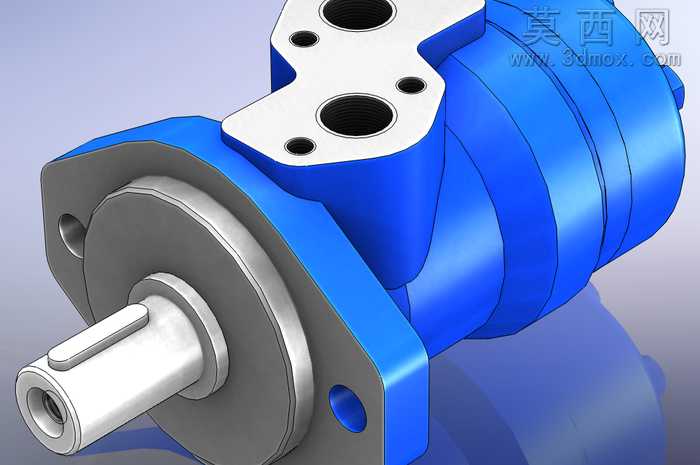

本作品为萨澳丹佛斯OMP系列液压轨道电机的三维参数化建模成果，建模过程严格遵循该系列摆线液压马达的原厂结构尺寸规范，在SolidWorks平台下完成全零件的独立建模与整体装配，完整还原了该型液压马达的真实结构特征。建模阶段首先对核心部件进行拆解设计：输出轴部分还原了带平键的轴伸结构、中心通油孔、轴肩定位结构，采用金属切削质感的材质参数，还原合金钢轴件的加工表面质感；前端法兰安装座还原了螺栓过孔、定位止口的结构特征，采用灰铸铁材质参数，还原铸件的哑光金属质感；配流端盖部分精准还原了三个油口的位置、孔径与安装法兰面的螺栓孔布局，端盖结合面的密封槽结构也做了精细化还原，采用与壳体一致的蓝色涂装金属材质，还原产品的外观涂装特征；内部摆线啮合副的结构按照轨道马达的配流与啮合原理做了结构还原，保证转子与定子的啮合间隙符合实际装配要求，壳体的阶梯式外形、加强筋结构都按照实物比例完成建模。装配阶段严格按照实际装配顺序添加配合约束，输出轴与前端盖的轴承配合、转子与输出轴的花键配合、端盖与壳体的螺栓连接配合都添加了正确的约束关系，保证整体装配无干涉，可实现后续的运动仿真验证。渲染阶段采用工作室光照环境，对不同部件赋予差异化的材质属性：金属加工面设置合适的反射率与粗糙度，涂装表面设置合适的漫反射参数，密封件采用橡胶材质参数，最终渲染图清晰展现了产品的外形结构、部件衔接关系与外观质感。设计过程中充分考虑了液压轨道马达的工作原理，对进回油口的通流结构、输出轴的受力支撑结构、壳体的承压结构都做了符合工程实际的结构还原，模型可用于液压系统的装配演示、产品结构教学、液压系统选型展示等场景，模型结构完整，细节还原度高，各零件参数可编辑，能够满足后续的工程修改与二次设计需求。
