桥式起重机重型起重吊钩组参数化结构设计

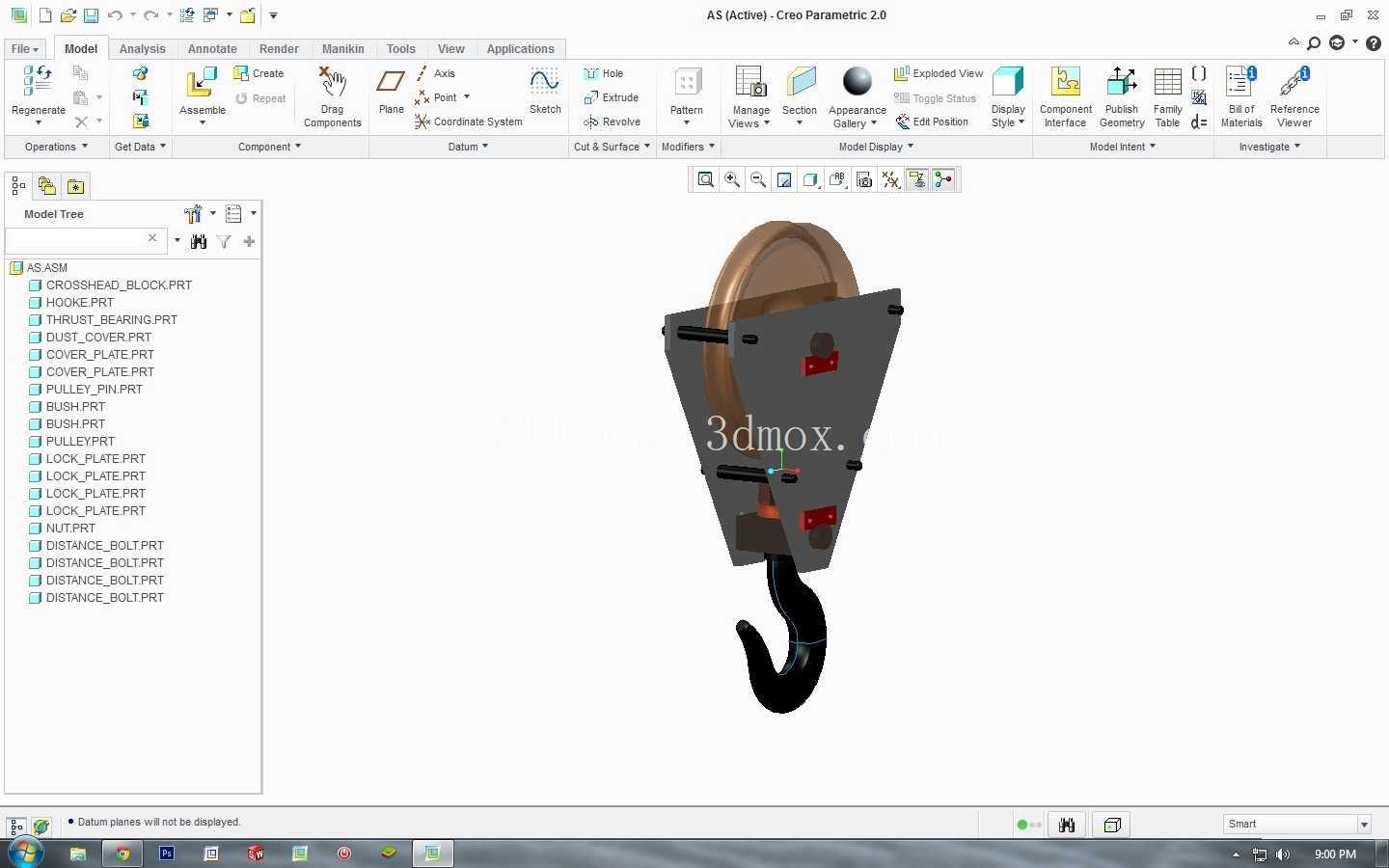

　　这套吊钩组三维结构面向车间桥式起重机、门式起重机的常规重物起吊工况，是取物装置里直接承载吊重的核心执行部件，整套结构把动滑轮、吊钩横梁、夹板护架、推力轴承、吊钩螺母、防脱挡件整合为一体，建模时按实际装配逻辑拆分独立零件，各配合面、安装孔位、限位台阶都按工程装配关系搭建，没有冗余的装饰特征。

　　从现场使用逻辑来看，吊钩组悬挂在起升钢丝绳的末端，钢丝绳绕过组内的动滑轮，借助滑轮倍率分担吊重，把上方卷筒输出的拉力转化为吊钩处的竖直起吊力。下方吊钩采用带安全舌片的锻造钩体造型，钩身弯曲段预留了足够的绳索、吊环挂载空间，钩头开口处的防脱结构可以避免作业中吊索从钩口滑脱，适配工厂内重型工件转运、钢材装卸、设备吊装等常规起重场景。

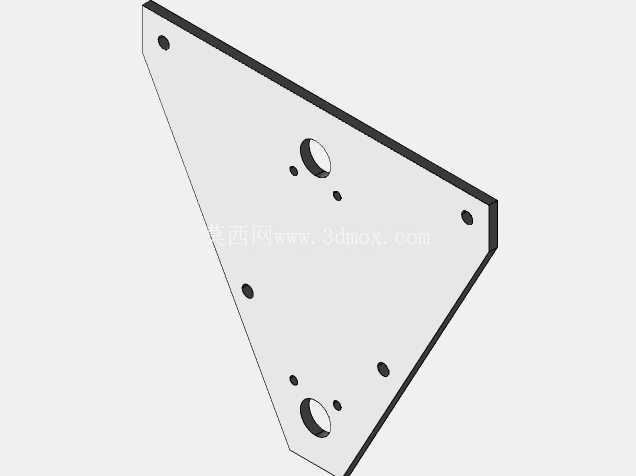

　　结构布局上，两片厚重的钢制夹板通过多根横向螺栓锁紧，把滑轮、横梁夹在中间形成封闭护架，既约束滑轮的轴向窜动，也能阻挡外物卷入滑轮绳槽，同时为吊钩横梁提供两侧支撑。滑轮中心配置耐磨衬套与心轴，绳槽轮廓匹配常用钢丝绳直径，保证钢丝绳绕入绕出时平顺贴合，不会出现咬绳、跳绳的问题。吊钩横梁横穿夹板下部，横梁和吊钩杆部之间设置推力轴承，让吊重挂载后吊钩可以水平自由回转，方便地面作业人员调整吊物朝向，不需要额外撬动重物。吊钩上端用特制吊钩螺母锁紧，螺母外侧加装防松紧固件，避免长期受载、晃动后螺纹松脱。

　　建模过程中参数化特征覆盖了夹板间距、滑轮直径、钩体开口尺寸、横梁轴径这些关键尺寸，调整额定起重量参数时可以同步联动修改各零件的配合尺寸，快速衍生不同吨位的吊钩组方案。外形边界方面，整体上部为适配滑轮的半圆弧护罩轮廓，下部收窄后延伸出弯曲钩体，安装时上方仅需对接起升钢丝绳，夹板外侧预留的销轴孔也可搭配附加配重、限位碰块使用，整体外轮廓没有突出的尖锐棱边，护架侧面预留的检修间隙可以在日常维保中直接拆开夹板检查滑轮、轴承的磨损情况，完全贴合起重设备现场安装、运维的实际工程需求。
