多拐动力传动曲轴精密数模

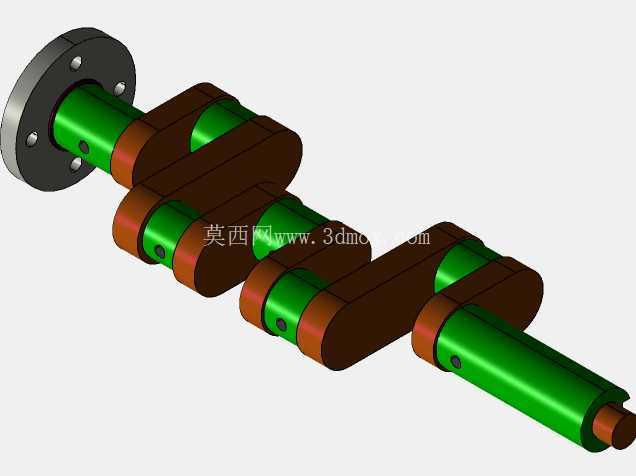

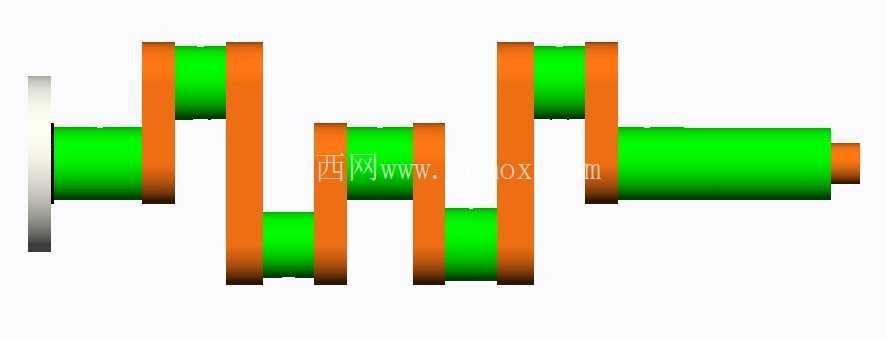

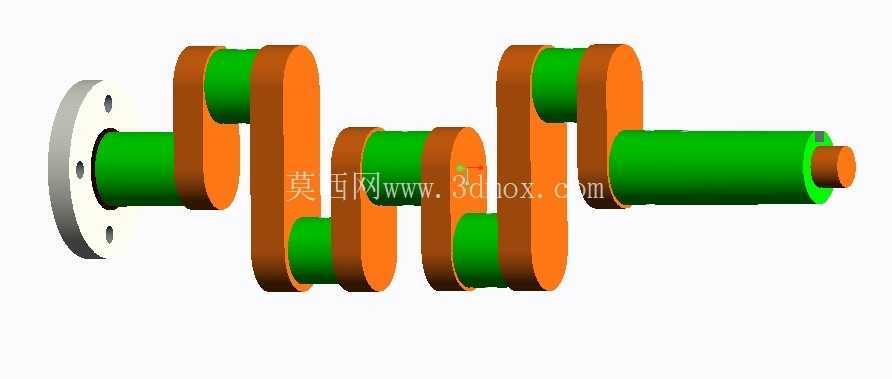

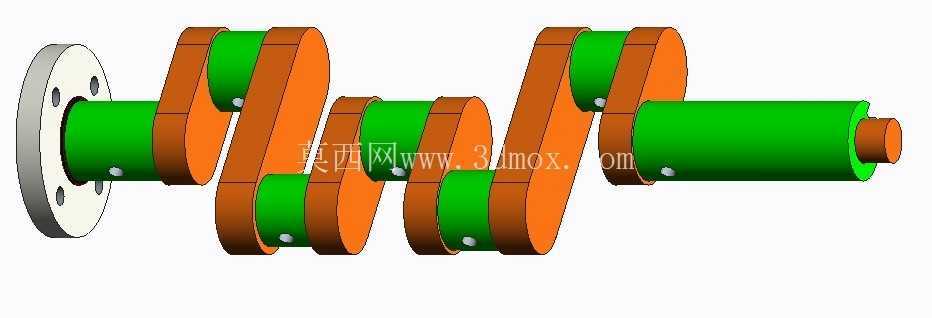

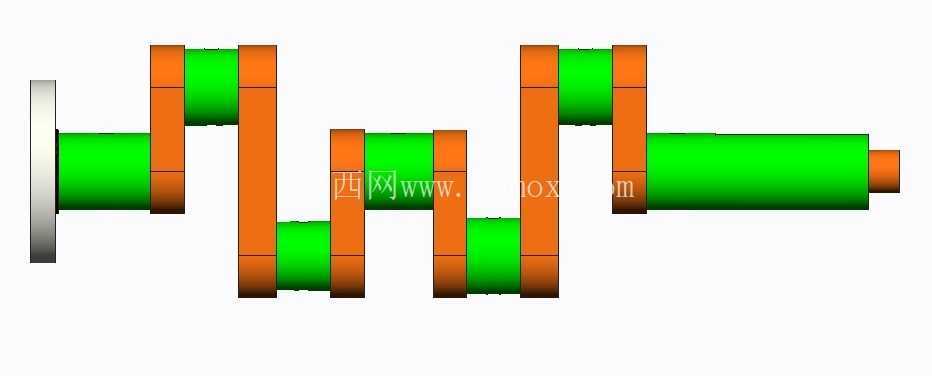

　　这套曲轴数模围绕往复式动力设备的核心运动转换需求搭建，结构上采用多拐错位布置，主轴颈与连杆轴颈沿轴向按做功相位依次错开，配合两端支撑轴段和端部连接法兰，完整还原了曲轴把活塞往复直线运动转化为旋转扭矩输出的工作形态。从现场装配边界来看，左端法兰预留了成圈的螺栓过孔，可直接与飞轮端或者动力输出联轴器对接，法兰端面与相邻主轴颈的同轴度在建模阶段就按回转件装配基准做了约束，避免后续装配出现端面跳动超差的问题；右端轴段预留了轴承安装位，可匹配对应规格的滑动轴瓦或者滚动轴承，整机布置时两端支撑跨距覆盖全部曲拐，运转过程中各拐产生的离心惯性力可以通过错拐相位互相抵消一部分，降低整机的振动幅值。

　　建模过程中先以整体回转轴线为基准搭建骨架，依次排布各档主轴颈、曲柄臂、连杆轴颈的位置，曲柄臂采用厚壁板式结构，在满足抗弯抗扭截面模量的前提下，对臂部外缘做了圆滑过渡，完全规避直角锐边造成的应力集中——曲轴在工作中每一转都要承受交变的燃气爆发压力和连杆往复惯性力，圆角过渡区域是疲劳裂纹最先萌生的位置，数模里所有轴颈和曲柄臂衔接的圆角都保留了完整曲面，没有做简化删除，给后续有限元疲劳强度校核保留了准确的几何特征。连杆轴颈表面和主轴颈表面都按回转面做了连续约束，轴颈的直径差、各拐的轴向间距都标注了明确的驱动尺寸，设计人员可以直接通过修改骨架参数调整缸数、拐间夹角、轴颈直径，快速衍生出不同排量、不同缸数机型适配的曲轴变体。

　　实际应用场景里，这类曲轴既可以用于小型内燃发动机的动力输出端，也可以用在往复式柱塞泵、曲柄压力机这类需要把旋转运动转化为直线往复动作的设备上：在内燃机场景下，连杆大头瓦装配在连杆轴颈上，活塞的往复推力通过连杆作用在曲柄销上，带动整根曲轴绕主轴线旋转输出扭矩；在泵类或者压力机场景下，动力从左端法兰输入带动曲轴旋转，曲拐通过连杆驱动滑块或者柱塞做往复直线运动。数模同时还原了各轴段的轴向长度、法兰安装孔分布圆尺寸，选型阶段可以直接核对设备箱体内部的轴向安装空间、轴承座的支撑位置，确认曲轴运转时曲柄臂和箱体内壁、连杆运动包络之间不存在干涉，也可以直接基于轴颈尺寸匹配对应的轴瓦、密封件、端盖连接结构，省去后续二维图纸反复核对安装边界的工作量。
