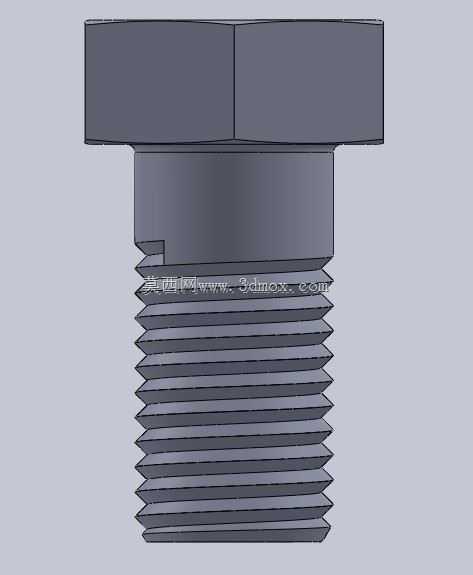

ISO公制标准六角头外螺纹螺栓设计

六角螺纹螺栓是机械装配领域应用最广泛的可拆卸紧固连接件，在通用机械制造、钢结构搭建、汽车整车装配、工业设备安装、家电生产、轨道交通运维等场景中承担核心的连接紧固功能，是实现零部件定位、载荷传递、结构拼接的基础零件，能够在静载荷、变载荷、冲击振动等不同工况下保持可靠的连接强度，避免被连接件出现松脱、错位、分离等问题。这款六角螺栓采用ISO公制标准螺纹节距设计，螺纹牙型经过参数化规整，牙侧角、牙高、螺距公差均符合通用紧固件的互换性要求，可与对应规格的标准内螺纹孔、六角螺母实现顺畅旋合，无需额外修配即可完成装配。设计过程中采用参数化关联逻辑，将螺栓的公称直径、螺杆长度、螺纹有效旋合长度、六角头对边宽度、六角头厚度、头部倒角尺寸等核心参数做联动设置，可通过调整对应参数快速生成M6到M30全规格区间的不同尺寸螺栓，适配不同厚度被连接件的装配需求，无需重复从零开始建模，大幅提升同系列标准件的设计效率。螺栓头部采用正六角形结构，该结构能够为扳手、套筒等紧固工具提供充足的施力接触面，在装配拧紧过程中可承受较大的拧紧力矩，不会出现打滑、棱角崩损的问题，头部与螺杆衔接处设置了过渡圆角，可有效降低应力集中系数，避免螺栓在承受交变拉载荷、剪切载荷时在头杆结合位置发生断裂失效。螺杆部分的螺纹收尾、退刀结构均符合常规加工工艺要求，既能够保证螺纹加工的可行性，也能避免螺纹末端出现毛刺、锐边影响装配操作。在安装边界层面，不同规格的螺栓对应明确的六角头对边尺寸、头部高度参数，设计装配结构时可提前预留对应的扳手操作空间，螺杆长度可根据被连接件的总叠厚、螺母厚度、垫圈厚度以及所需的螺纹旋合余量灵活调整，确保装配后螺栓露出螺母2-3个螺距，既保证足够的连接强度，也不会因螺杆过长造成干涉或材料浪费。螺栓的螺纹段长度可根据实际连接需求设置全螺纹或半螺纹形式，半螺纹结构的光杆部分可用于需要精准定位的铰制孔连接场景，承受更大的横向剪切载荷，全螺纹结构则适用于被连接件厚度较小、需要较长螺纹调节范围的装配场景。
