ISO公制内六角圆柱头螺钉参数化设计

　　在各类机械结构的连接设计中，内六角圆柱头螺钉是应用覆盖度极高的一类紧固件，从精密仪器的内部模组固定，到重型液压阀组的阀块拼接，再到自动化生产线的工装夹具装配，几乎所有需要可拆卸紧固连接的场景都能见到这类零件的身影。不同于外六角螺栓需要预留足够的扳手操作空间，内六角圆柱头螺钉的头部为矮圆柱结构，配套的内六角扳手可以从头部端面嵌入施力，能够在沉孔、狭小装配空间内完成锁紧操作，尤其适合表面不允许突出连接件的装配场景，比如仪器仪表的外壳拼接、精密模组的面板固定，装配完成后螺钉头部可以完全沉入沉孔内，保证安装面的平整性，避免突出的结构剐蹭操作人员或者干涉周边零部件的运动轨迹。

　　这套参数化设计的内六角螺钉覆盖M3到M48的全系列公制规格，完全遵循ISO公制标准螺纹的螺距参数，建模过程中通过参数表驱动所有几何尺寸，不需要针对每个规格单独重复建模。设计时首先明确了不同规格螺钉的应用边界：小规格M3到M6的螺钉主要用于电子仪器、小型气动元件、精密传感器的安装，这类场景对螺钉头部的圆跳动、螺纹的同轴度要求较高，建模时严格控制头部圆柱面与螺杆轴线的同轴度公差在0.1mm以内，内六角沉孔的中心与螺杆轴线的偏移量不超过0.05mm，避免装配时扳手无法顺利插入，或者锁紧过程中出现偏载导致螺纹滑牙。中等规格M8到M24的螺钉是通用机械领域最常用的区间，涵盖减速机箱体拼接、液压阀块安装、机床附件固定等场景，建模时除了保证标准螺纹牙型的准确性，还特意在螺杆与头部的衔接位置做了标准的退刀槽与过渡圆角，避免应力集中导致螺钉在受交变载荷时从根部断裂——这也是实际工程中螺钉失效的高发位置，很多非标准建模的螺钉往往忽略这个过渡结构，做有限元分析时会出现应力值远超材料屈服强度的假阳性结果，无法直接用于结构校核场景。大规格M27到M48的螺钉主要用于重型设备的主机架连接、大型法兰的紧固，这类场景下螺钉需要承受较大的预紧力与动载荷，建模时严格按照标准设定螺纹的旋合长度，保证足够的啮合牙数，同时头部的承压面做了平面度的结构约束，避免锁紧时因为接触面倾斜导致预紧力分布不均。

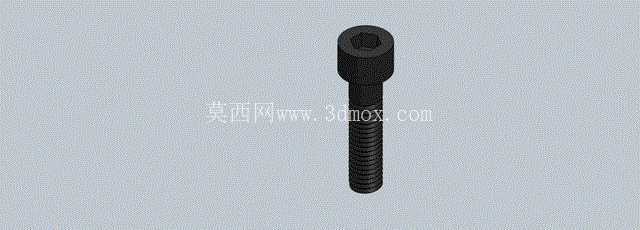

　　建模逻辑上采用了参数表驱动的方式，将不同规格对应的头部直径、头部厚度、内六角对边宽度、内六角深度、螺杆长度、螺距等所有参数整理到关联表格中，修改对应规格的参数即可直接生成对应尺寸的螺钉模型，不需要逐个特征编辑。螺纹部分采用真实的螺旋扫描切除生成牙型，而非简单的贴图示意，能够直接用于装配干涉检查、运动仿真以及后续的工程图导出，螺纹收尾的位置也按照实际加工的退刀结构做了处理，避免出现螺纹延伸到头部衔接处的不合理结构。尺寸边界上，所有规格的螺钉头部尺寸、内六角尺寸、螺纹大中小径都严格对应ISO公制标准，安装沉孔的参考尺寸也可以直接从模型上提取，设计人员在做整机结构设计时，可以直接调用对应规格的模型放入装配体，不需要反复核对标准手册上的尺寸参数，也不用担心模型尺寸与实际采购的标准件不匹配导致装配干涉。

　　实际选型应用中，设计人员可以根据被连接件的厚度、需要的预紧力大小、装配空间的限制，直接选取对应长度与规格的模型，螺杆长度参数支持自定义调整，只需要修改参数表中对应长度单元格的数值即可生成对应长度的螺钉，不需要重新建模，能够大幅提升标准件选型与装配的效率。同时模型保留了所有的建模特征与参数关联，设计人员如果需要做派生设计，比如调整头部厚度、更改螺杆的光杆段长度，也可以直接在原有参数基础上修改，不需要从零开始绘制。对于需要做有限元受力分析的场景，模型的过渡圆角、螺纹牙型等细节结构都完整保留，网格划分时能够在应力集中位置生成足够精细的网格，得到更贴近实际工况的分析结果，避免因为模型过度简化导致分析结果出现偏差。
