减压阀配套工装定位托板钣金组件

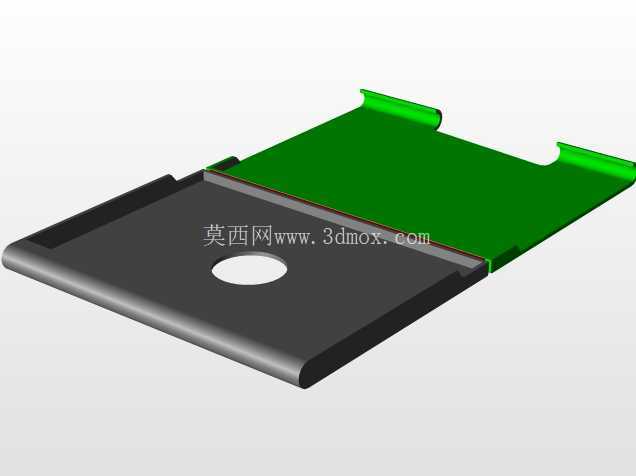

　　这套工装结构件面向减压阀装配工位的辅助定位需求开发，主体由两块带折弯翻边的平板构件组合而成，深灰色基座板中心开设圆形通孔，绿色盖板件两端设置向上弯折的卡扣式翻边，两块板沿侧边拼接形成可容纳工件的限位承载面，在阀门组件预装、检测工序中承担工件承托、位置约束的作用。

　　从实际产线使用场景来看，减压阀属于仪表阀门类精密装配件，阀芯、弹簧、膜片等细小零件在压装、扭矩锁付工序中，若工件直接放置在工作台面，极易出现偏移、磕碰，人工对位耗时久且一致性差。这套托板工装可直接嵌入装配工位的简易夹具底座，基座板中心的圆孔可避让压装机构的压头，也可作为定位销穿过的基准孔，将待装配的减压阀阀体放置在板面上，圆孔与阀体下端的凸台轴段形成间隙配合，快速完成工件初定位；上方绿色盖板件可沿拼接边滑动扣合，两端的折弯翻边卡在阀体侧部的凸缘位置，限制工件在水平方向的窜动，压装作业时无需人工手扶对位，大幅降低操作劳动强度。

　　结构设计上充分兼顾了钣金加工的工艺性，两块板的主体均采用等厚薄板裁切，所有外边缘做圆角钝化处理，没有尖锐棱角，避免操作工人划伤；折弯边的弯曲半径匹配板材厚度设定，折弯工序一次成型，无需额外焊接拼合，加工成本低、成型效率高。绿色盖板两端的翻边高度经过匹配测算，扣合后刚好贴合阀体侧部的定位面，既不会因翻边过高干涉阀芯、调节螺钉等上部零件的装配操作，也不会因翻边过低失去限位效果。两块板的拼接边采用直面贴合设计，装配时无需额外紧固件即可快速对齐，日常清理工位杂物、更换不同规格托板时拆装十分便捷。

　　安装边界方面，基座板的整体长宽尺寸适配常规台钳的夹持范围，也可直接通过侧边预留的锁紧位固定在自动化装配线的工装托盘上，板厚选取兼顾刚性与轻量化，承托常规减压阀阀体时不会出现板面翘曲变形；中心圆孔的直径、孔位到板边的距离均按照对应系列减压阀的阀体外形参数设定，定位重复精度可满足预装工序的公差要求。构件表面做不同颜色的分区处理，深灰色基座作为固定承载层长期固定在工位，绿色盖板作为可快速更换的活动件，切换不同型号产品时仅需替换对应开槽尺寸的盖板即可，基座部分通用复用，减少了工装整体的制造成本与工位存放空间。这类简易工装没有复杂的传动与锁紧机构，故障率极低，在多品种小批量的阀门装配车间、检测工位中实用性很强，也可作为三维工装设计的参考案例，用于薄板类工装构件的折弯、卡扣结构设计练习。
