减压阀成型用圆柱型腔工装结构

　　这套圆柱型腔结构主要服务于减压阀类零件的注塑或压制成型环节，属于模具核心成型部件，在小尺寸流体控制件的批量生产中承担型腔轮廓约束、熔体保压定型以及装配定位的作用。现场使用时，该部件装入模架后与型芯、顶出机构、冷却回路配合，完成减压阀壳体类工件的外形包覆成型，端面预留的多个小孔分别承担定位销穿装、紧固螺钉锁附以及与上下游模板的对位功能，中心大孔则用于穿入成型型芯，构成工件内部流道的成型边界。

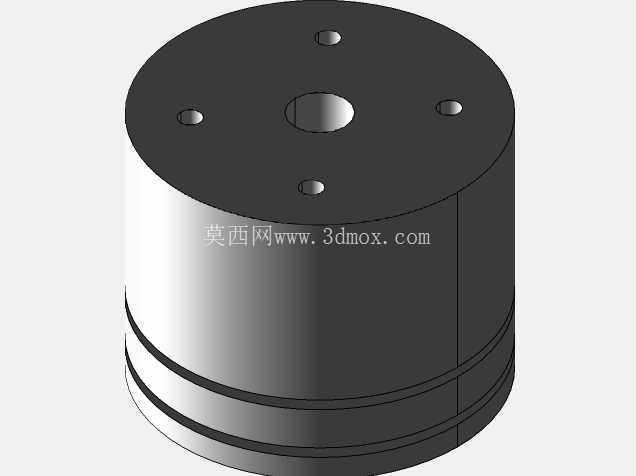

　　从结构布局来看，整体采用同轴圆柱回转体构型，外圆侧壁设置两道环形凹槽，既可以作为装配时的密封圈嵌装槽，也能够在合模后形成周向止退限位，避免型腔受注塑压力作用发生周向转动或轴向窜动。顶面五孔采用中心孔加周向均布小孔的排布方式，孔位公差需要与模板对应销孔、螺钉孔保持同轴，装配时先通过两个对角定位销完成初定位，再锁入紧固螺钉，能够有效抵消成型过程中型腔内压带来的侧向分力。

　　设计过程中优先考虑了成型受力的均匀性：圆柱外壁无突兀凸台，壁厚沿周向保持一致，冷却水路可沿外圆周边均匀布置，减少成型过程中因温差不均导致的型腔局部变形。下端环形台阶直接贴合模架支撑端面，合模时锁模力沿轴向均匀传递，不会出现局部应力集中。针对减压阀工件的外观面要求，型腔内壁工作区域需做抛光处理，沿脱模方向预留合理拔模斜度，工件成型冷却后可顺利沿轴向顶出，避免拉伤外表面。

　　安装边界方面，该型腔的最大外径需小于模架对应安装沉孔的内径，轴向总高度要匹配模板叠装厚度，顶面各孔的位置度需控制在装配公差范围内，中心型芯穿孔的内径与型芯外径采用间隙配合，既保证合模时型芯顺利穿入，又避免熔料从配合缝隙溢出形成飞边。日常量产维护时，可直接从模架中拆出该型腔部件，单独清理型腔内壁、更换密封环，不需要整体拆解模架，能够显著缩短换产和维保停机时间，适配多批次中小尺寸减压阀塑胶件的连续生产工况。
