多色拼接铰接式车载连接固定支架结构

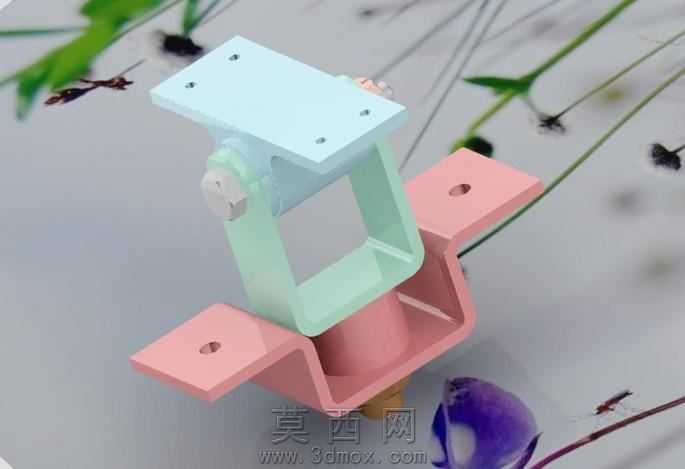

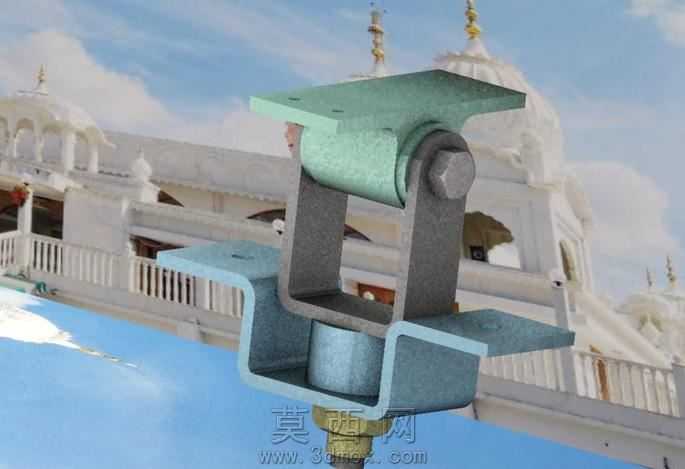

本作品为一款适配车载场景的铰接式连接固定支架，采用三维建模软件完成全参数化设计，整体结构分为三个功能模块：顶部浅蓝安装板、中部浅绿铰接框体、底部粉色弯折固定座，各模块通过转轴结构实现角度可调的铰接连接，满足不同安装场景下的角度适配需求。建模阶段首先完成各零件的草图绘制，对安装板的定位孔、固定座的弯折弧度、铰接框的转轴配合位进行精准尺寸约束，确保各零件装配间隙控制在合理公差范围内，避免出现干涉问题。材质渲染阶段针对不同部件做了差异化材质区分，顶部安装板采用哑光浅蓝工程塑料材质，模拟PA66加纤的耐磨抗冲击质感，中部铰接框采用淡青绿色磨砂金属材质，模拟铝合金阳极氧化后的表面效果，底部固定座采用暖粉色喷塑金属材质，还原冷轧钢板表面喷塑的细腻颗粒感，背景搭配自然植物元素做场景化渲染，突出产品的工业质感与应用适配性。结构设计上，顶部安装板预留四个对称分布的安装孔，用于上部功能部件的锁紧固定；中部铰接框采用回字形框体结构，既保证整体结构强度，又通过中空设计实现轻量化，两侧的转轴位内置限位结构，可在0-90度范围内实现角度调节与锁止；底部固定座采用Z型弯折设计，两侧延伸出带安装孔的翼板，可通过螺栓将整个支架固定在车身或设备基座上，中部的凸起承托结构与铰接框底部配合，承受纵向载荷。设计思路围绕车载场景的实际需求展开，兼顾安装便捷性、角度可调性与结构耐用性，各零件均可单独拆分加工，支持注塑、钣金冲压等不同加工工艺，适配汽车、自行车等交通工具的附属部件安装需求，也可拓展用于小型工业设备的连接固定场景，整体结构紧凑，受力分布合理，在保证连接强度的同时尽可能压缩整体体积，避免占用过多安装空间。
